Опорно-поворотное устройство (ОПУ)

Опоры поворотные

Опорно-поворотное устройство (ОПУ) или поворотный круг ― это подшипник с большой грузоподъёмностью, имеющий специальную конструкцию и обеспечивающим медленное вращательное движение. ОПУ необходимы для соединения поворотной и неповоротной частей техники.
Опорно-поворотное устройство современных кранов представляет собой поворотную опору роликовую или шариковую опору с зубьями наружного или внутреннего зацепления.
    Большая номенклатура опор поворотных (ОПУ) позволяет подобрать устройство в соответствии с конкретными условиями эксплуатации. Опорно-поворотные устройства изготавливаются в различных исполнениях с учетом спецификаций Заказчика, возможно изготовление ОПУ под заказ, а также поставка комплектующих ― ролики ОПУ.

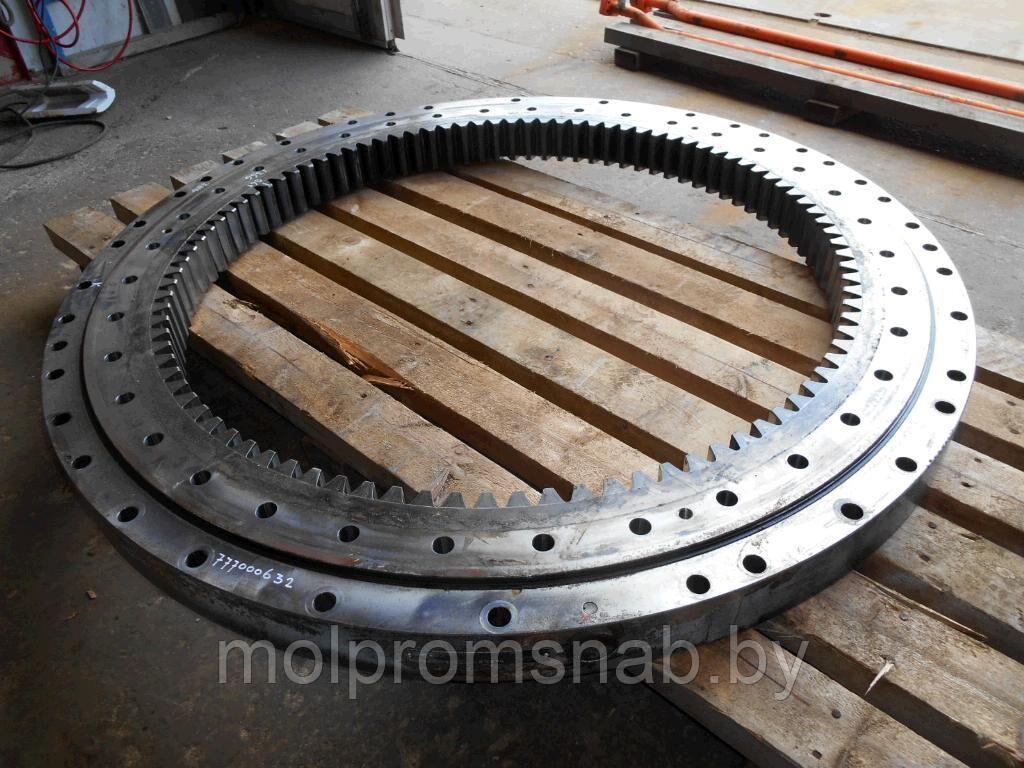

    Опоры поворотные роликовые с зубьями внутреннего зацепления:

      Применение поворотного устройства:

    Поворотный круг (ОПУ) ― это основной базовый узел в грузоподъемных машинах и механизмах, один из элементов вращения крановой техники ― башенный кран, автомобильный кран, железнодорожный кран, дорожной техники ― экскаватор и др. спец техника. Различают шариковое ОПУ и роликовое ОПУ. Опорно-поворотное устройство роликовое  отличается от шарикового большей грузоподъёмностью и равномернее передаёт нагрузку.

    • Опорно-поворотное устройство (ОПУ) для башнного крана:

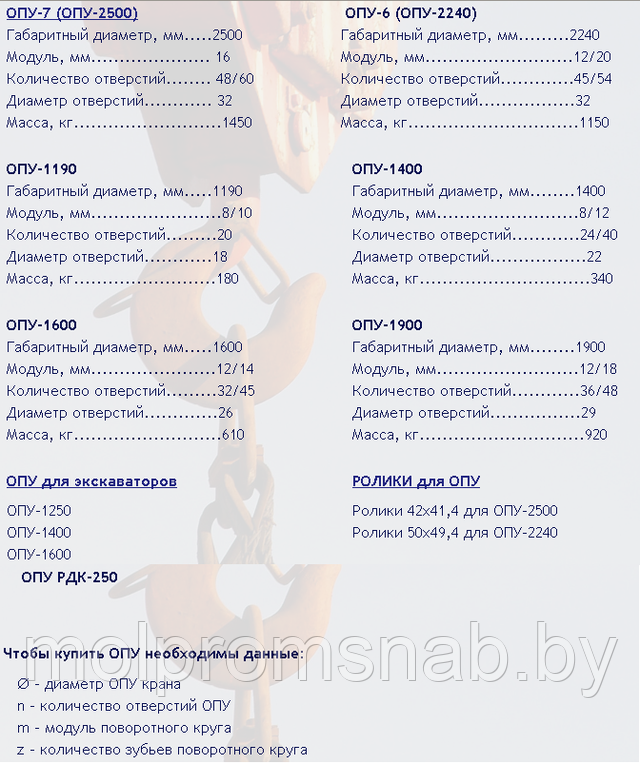

ОПУ-7 (ОПУ 2500мм) башенного крана используется на кранах КБ-408.21, КБ-403Б, КБ-405, КБМ-401П, а так же ОПУ для КБ-473, КБ-474, КБ-515, КБ-415. Для заказа опорно-поворотного устройства необходима базовая информация по ОПУ ― количество зубьев, модуль и количество отверстий ОПУ.

    • Опорно-поворотное устройство (ОПУ) для РДК-250:
ОПУ крана РДК предлагаем немецкого производства, отметим тот факт, что кран РДК-250 производился на заводе TAKRAF (Германия) и базой для его конструкции является кран МКГ-25.

    • Опорно-поворотное устройство (ОПУ) для автокрана:
На автокранах различных производителей используется ОПУ-1400, ОПУ-1900, ОПУ-1190.

    • Опорно-поворотное устройство (ОПУ) для экскаватора:
ОПУ-1600 (32 отв., 88 зубьев) применяется на экскаваторах ЭО-4121, ЭО-4124, ЭО-4224, ЭО-4225, Э-652, ЭО-4111, ЭО-4112.

    Тех.обслуживание поворотного круга:
обслуживание и смазку опоры поворотной роликовой/шариковой необходимо производить в соответствии с Паспортом на ОПУ.
