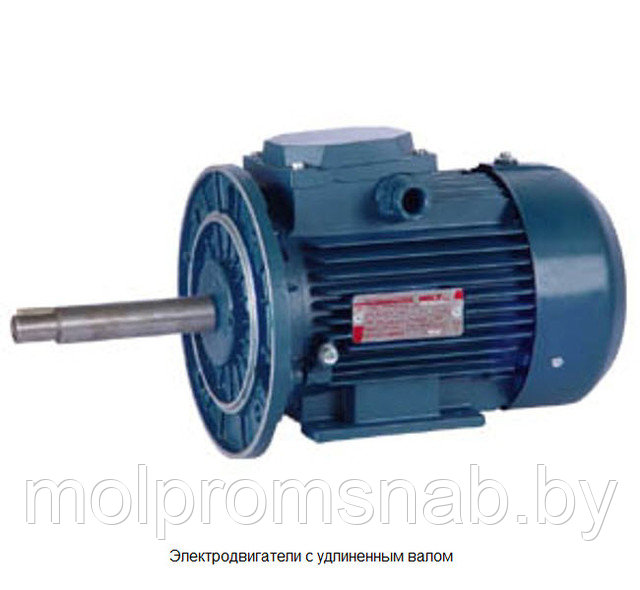

Электродвигатели с удлиненным валом для моноблочных насосов.
В основном электродвигатели с удлиненным валом применяются для комплектации моноблок-насосов типа КМ. Существуют два типа электродвигателей: Ж и Ж1 (практически тип Ж1 используется только для насосов КМ Щелковского насосного завода, ОАО "ЭНА"). При комплектации насосов двигателем типа Ж1 дополнительно используется переходной вал между валом электродвигателя и рабочим колесом насоса. В случае использования двигателя типа Ж, рабочее колесо насоса насаживается непосредственно на вал электродвигателя. Также для комплектации моноблок-насосов иногда применяют обычные электродвигатели комбинированного или фланцевого исполнения. При этом схема сборки аналогична схеме сборки с электродвигателем типа Ж1.
С точки зрения надежности наилучший вариант представляет использование электродвигателей с удлиненным валом типа Ж (в связи с отсутствием переходного вала).
При использовании схемы сборки с обычными электродвигателями фланцевого исполнения достигается небольшая экономия по стоимости насосного агрегата в связи с тем, что электродвигатели типа Ж дороже электродвигателей основного исполнения на 10-15%, а комбинированные или фланцевые двигатели на 5%.
Примеры обозначения электродвигателей с удлиненным валом:
АИР80В2Ж У2, АИР160S2Ж У2, АИР90L2Ж, АИР 112М2Ж, АИР160М4Ж, АИР 100L2 ЖУ3. Ранее электродвигатели выпускались типа 4А, 4АМ.
Размеры электродвигателей с удлиненным валом.
Электродвигатели 80-112 габарита.
АИР 80А2Ж
АИР80В2Ж
АИР90L2Ж
АИР100S2Ж
АИР100L2Ж
АИР112М2Ж
Размеры по валу
d1
19,0
19,0
19,0
20,0
20,0
25,0
d3
25,0
25,0
25,0
28,0
28,0
35,0
d5
М8
М8
М8
М8
М8
М10
l1
28,0
28,0
28,0
36,0
36,0
42,0
l8
90,0
90,0
90,0
90,0
90,0
140
l39
118
118
118
135
135
140
h5
21,5
21,5
21,5
22,5
22,5
35,0
b1
6,0
6,0
6,0
6,0
6,0
8,0
h1
6,0
6,0
6,0
6,0
6,0
8,0
Размеры по лапам
l51
168
168
174
198
198
210
b10
125
125
140
160
160
190
l10
100
100
125
112
140
140
b16
12,0
12,0
12,0
16,0
16,0
16,0
l17
10,0
10,0
10,0
12,0
12,0
12,0
Размеры по фланцу
d25
130
130
180
180
180
230
d24
200
200
250
250
250
300
d22
12,0
12,0
15,0
15,0
15,0
15,0
d20
165
165
215
215
215
265
l20
3,50
3,50
4,0
4,0
4,0
4,0
l21
10,0
10,0
12,0
14,0
14,0
17,0
Габаритные размеры
l30
392
417
431
471
502
540
h31
205
205
224,5
246,5
246,5
275
h10
9,0
9,0
10,0
12,0
12,0
14,0
h
80,0
80,0
90,0
100
100
112
Электродвигатели 160 габарита.
Электродвигатели 180 габарита.
Электродвигатели с удлиненным валом типа Ж1.
Размеры электродвигателей с удлиненным валом типа Ж1.
