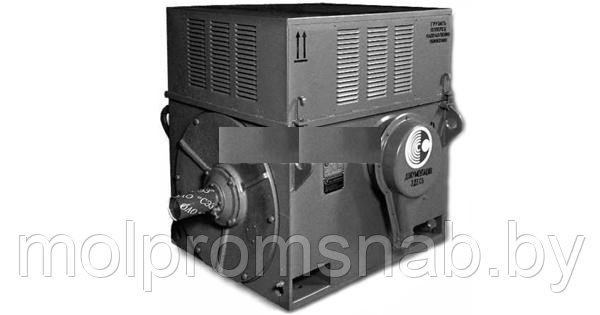

Электродвигатели ДАЗО4 6000 В

Электродвигатели ДАЗО4 6000 В.

Серия двигателей ДАЗО4 охватывает диапазон мощностей от 200 до 1000 кВт, частот вращения от 500 до 1500 об/мин, напряжение 6 кВт (6000 Вольт).

Электродвигатели с короткозамкнутым ротором ДАЗО4 предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.). Двигатели серии ДАЗО4 имеют закрытое обдуваемое исполнение (степень защиты IP44) и предназначены для работы на открытом воздухе и в помещениях с повышенной влажностью и запыленностью при температуре окружающей среды от + 40 до — 40 °С.

Основные технические данные электродвигателей ДАЗО4 напряжением 6000 В.

Конструкция двигателя выполнена таким образом (рис. 9.16), что обмотка, магнитопровод и вентиляционные элементы внутреннего тракта полностью идентичны электродвигателям А4 и ДАЗО4, при этом мощность двигателей серии ДАЗО4 снижается на одну ступень. Переход от защищенного исполнения асинхронных двигателей серии А4 к обдуваемой серии ДАЗО4 осуществляется путем замены вентиляционного кожуха машин серии А4 на трубчатый охладитель в серии ДАЗО4, который устанавливают сверху на станину, дополнительно также устанавливают вентилятор и кожух внешнего цикла вентиляции.

В двигателях серии ДА304 применена изоляция обмотки статора типа «монолит-2» Катушки изолируют непропитанной слюдинитовой лентой и укладывают в статор. Обмотанный статор погружают в котел и пропитывают вакуум-нагнетательным методом в эпоксидном компаунде, после чего запекают в печи.

Короткозамкнутую обмотку ротора электродвигателя ДАЗО4 выполняют сварной из прямоугольных алюминиевых стержней и алюминиевых короткозамкнутых колец. Обмотка ротора — двухслойная стержневая волновая.

Сердечник статора запрессован в станине между двумя нажимными шайбами и за креплен с помощью упорных шпонок и сварных швов. Пазы статора открытые.

Сердечник ротора запрессован между двумя нажимными шайбами и закреплен призматической и кольцевой шпонками. Сердечники роторов имеют радиальные (аналогично статору) и аксиальные вентиляционные каналы. В 10- и 12-полюсных электродвигателях с высотой оси вращения 450 мм аксиальные каналы образованы ребрами в сварных валах, в остальных асинхронных двигателях вентиляционные отверстия выполнены в листах сердечника и нажимных шайбах.

Подшипниковые щиты выполнены литыми из чугуна Двигатели имеют однорядные подшипники качения. Со стороны рабочего конца вала установлен роликовый подшипник, с противоположной стороны — шариковый. Смазка подшипников консистентная.

Коробка выводов статора — штампованная из тонколистовой стали, разъемная и допускает как сухую разделку так и заливку компаундной массой концов подводимого силового кабеля.

В электродвигателях ДА304 вентиляция разделяется на внутреннюю и внешнюю. Внутренняя система вентиляции идентична системам, принятым в асинхронных двигателях серий А4, АК4, при этом циркуляция воздуха осуществляется по замкнутому циклу Нагретый воздух охлаждается, проходя между трубками воздухоохладителя. Воздух во внешнюю систему забирается из окружающей среды с помощью внешнего вентилятора, проходит по трубкам воздухоохладителя и выбрасывается в окружающую среду.

Пуск электродвигателей с короткозамкнутым ротором прямой, обеспечивается при номинальном напряжении сети и при снижении напряжения сети за время пуска до 0,8 [/ном.

Предельно допустимые значения момента инерции, определенные из условий двух пусков с интервалом 5 мин из холодного состояния или одного пуска нз горячего состояния при номинальном напряжении и среднем моменте статических сопротивлений за время пуска, равном 0,3М„ом, должны соответствовать приведенным в табл. 9 73 — 9.75. Для этих условий интервал между последующими пусками — не менее 3 ч. Количество пусков — не менее 2000 за период эксплуатации, но не более 250 в год. При среднем моменте статических сопротивлений за время пуска, равном 0,3Мном, и моменте инерции механизма, не превышающем 10% значения предельно допустимого значения момента инерции, допустимое количество пусков в год составляет не менее 500 при общем числе пусков за время эксплуатации, равном 10000.

Двигатели с фазным ротором пускаются от полного напряжения сети, при этом в цепь ротора включается пусковой реостат.

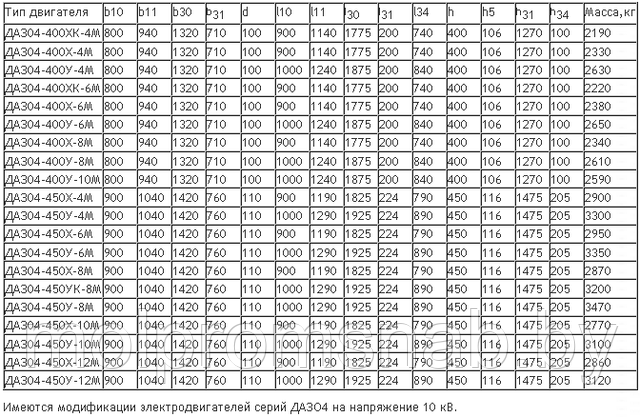

Габаритные и установочные размеры асинхронных двигателей ДАЗО4:
