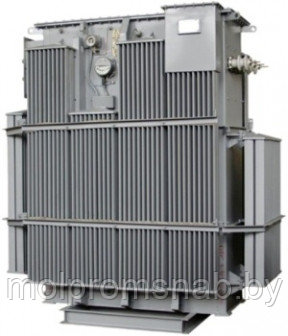

Баки трансформаторов сварные, прямоугольной формы, заполняется трансформаторным маслом. Для увеличения поверхности охлаждения применяются радиаторы. В нижней части стенки бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.
Вводы расположены на узких стенках бака. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.
По желанию Заказчика возможна:
установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
установка пробивного предохранителя на стороне низкого напряжения;
установка контактных зажимов;
для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;
для защиты трансформатора устанавливается предохранительная диафрагма или реле давления.
Структура условного обозначения
ТМЗ ― Х/6(10) У(ХЛ)1
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
З – с защитой при помощи азотной подушки,
Х – номинальная мощность, кВА,
6(10) – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Условия эксплуатации
Трансформаторы не рассчитаны для работы:
во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
при вибрации и тряске;
при частых включениях со стороны питания до 10 раз в сутки.
Технические данные и габаритно-весовые характеристики
Трансформаторы ТМЗ
