Трансформаторы ТМГ

Конструкция трансформаторов
Баки трансформаторов ТМГ прямоугольной формы без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Вводы ВН и НН расположены на крышке.
В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилактических ремонтах ревизиях в течении всего срока службы и отпадает необходимость в анализе и регенерации масла. Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. При наличии указателя предельного уровня масла, дополнительный контроль предельного нижнего уровня осуществляется визуально по наличию индикатора в стеклянной колбе.
По желанию заказчика возможна:
- установка катков в трансформаторах, которые служат для продольного и поперечного перемещения трансформаторов;
- установка пробивного предохранителя на стороне низкого напряжения;
- установка контактных зажимов;
- для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
- для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;
Структура условного обозначения
ТМГ ― Х/6(10) У(ХЛ)1 ― Х
- Т – трансформатор трехфазный,
- М – охлаждение масляное с естественной циркуляцией воздуха и масла,
- Г – герметичный,
- Х – номинальная мощность, кВА,
- 6(10) – класс напряжения обмотки ВН, кВ,
- У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Технические данные и габаритно-весовые характеристики
![]() |

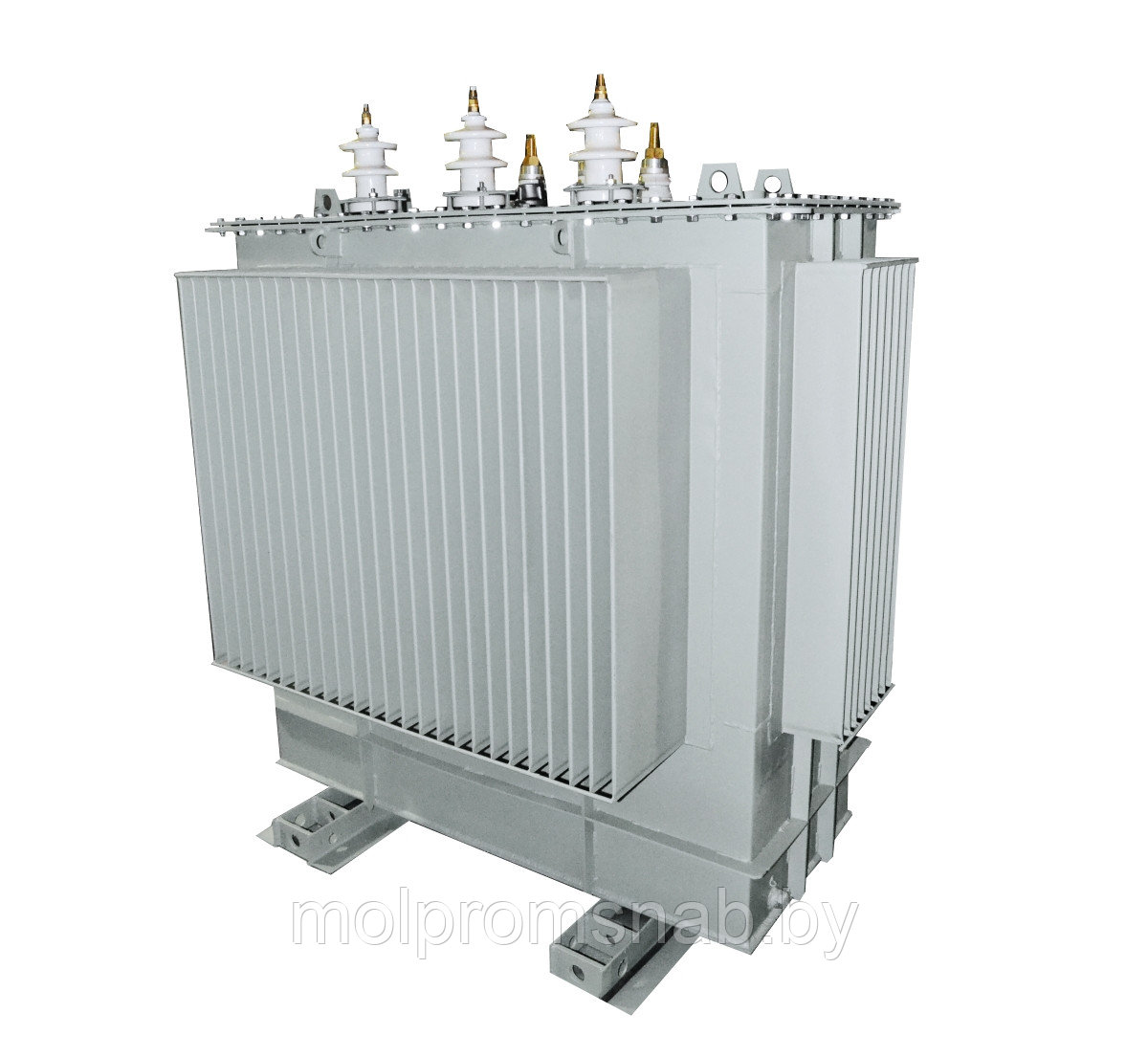

1 ― ввод НН; 2 ― ввод ВН; 4 ― табличка паспортная; 5 ― петли подъемные; 6 ― пробка для слива масла; 7 ― привод переключателя; 10 ― клемма заземления; 11 ― маслоуказатель; 12 ― радиатор; 13 ― клапан сброса давления; 14 ― мембранно-предохранительное устройство. |
Номинальная мощность трансформаторов, кВт |
Потери, Вт |
Ток ХХ, % |
Напряжение КЗ,% |
Габаритные размеры, мм |
Масса, кг |
|
---|---|---|---|---|---|---|
ХХ |
КЗ |
|||||
ТМГ-25 |
130 |
630 |
3,2 |
4,5 |
780х650х850 |
290 |
ТМГ-40 |
160 |
900 |
3 |
4,5 |
780х760х920 |
350 |
ТМГ-63 |
210 |
1300 |
2,8 |
4,5 |
780х760х990 |
410 |
ТМГ-100 |
290 |
1970 |
2,6 |
4,5 |
1100х870х1640 |
790 |
ТМГ-160 |
440 |
2650 |
2,4 |
4,7 |
1250х920х1680 |
990 |
ТМГ-250 |
550 |
3100 |
2,3 |
4,5 |
1420х990х1740 |
1300 |
ТМГ-400 |
800 |
5500 |
2,1 |
4,5 |
1650х1080х1780 |
1650 |
ТМГ-630 |
1050 |
7600 |
2 |
5,5 |
1820х1150х1910 |
1950 |
ТМГ-1000 |
1550 |
10200 |
2 |
5,5 |
2000х1250х2100 |
2890 |
ТМГ-1250 |
1650 |
12400 |
2 |
6 |
2150х1250х2100 |
3000 |
ТМГ-2500 |
1650 |
12400 |
2 |
6 |
2150х1250х2100 |
3000 |
