Описание

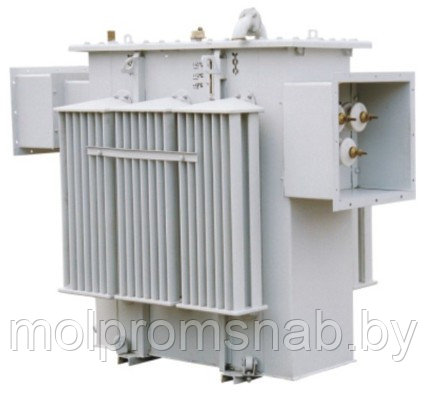

Трансформаторы ТМФ, ТМГФ
![]() |
![]() |
Трансформатор ТМФ | Трансформатор ТМГФ |
Конструкция трансформаторов
Баки трансформаторов – прямоугольные. На узких противоположных стенках бака расположены вводы, которые закрываются коробами с уплотнениями. Уровень масла контролируется визуально по указателю уровня масла, который расположен на стенке бака в трансформаторах ТМГФ и на торце маслорасширителя в трансформаторах ТМФ.
По желанию заказчика возможна:
- установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
- установка пробивного предохранителя на стороне низкого напряжения;
- установка контактных зажимов;
- для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
- для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры (для ТМГФ);
- установка газового реле (для ТМФ).
Структура условного обозначения
ТМ(Г)Ф ― Х/6(10) У(ХЛ)1 ― Х
- Т – трансформатор трехфазный,
- М – охлаждение масляное с естественной циркуляцией воздуха и масла,
- Г – герметичный,
- Ф – фланцевый,
- Х – номинальная мощность, кВА,
- 6(10) – класс напряжения обмотки ВН, кВ,
- У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Условия эксплуатации
Трансформаторы не рассчитаны для работы:
- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
- при вибрации и тряске;
- при частых включениях со стороны питания до 10 раз в сутки.
Технические данные и габаритно-весовые характеристики:
- Габаритные размеры ТМФ
1 ― ввод НН; 2 ― ввод ВН; 3 ― маслорасширитель; 4 ― табличка паспортная; 5 ― петли подъемные; 6 ― пробка для слива масла; 7 ― привод переключателя; 8 ― воздухоосушитель; 9 ― пробка для заливки масла; 10 ― клемма заземления; 11 ― маслоуказатель; 12 ― радиатор; 13 ― клапан сброса давления; 15 ― электроконтактный термометр; 16 ― клеммная коробка; 18 ― газовое реле; 19 ― каток; 20 ― термосифонный фильтр.
1 ― ввод НН; 2 ― ввод ВН; 4 ― табличка паспортная; 5 ― петли подъемные; 6 ― пробка для слива масла; 7 ― привод переключателя; 9 ― пробка для заливки масла; 10 ― клемма заземления; 11 ― маслоуказатель; 12 ― радиатор; 13 ― клапан сброса давления; 14 -мановакууметр; 15 ― электроконтактный термометр; 16 ― клеммная коробка; 17 ― мембранно-предохранительное устройство; 19 -каток.
* Размеры для типа ТМГФ
|
