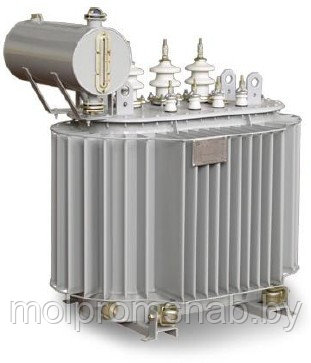

Трансформаторы ТМБ и ТМЭ

Назначение и область применения

Трансформаторы ТМБ предназначены для питания электрооборудования буровых установок.

Трансформаторы ТМЭ устанавливаются на платформах экскаваторов, для питания их электро-оборудования.

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака расположены вводы, которые закрываются коробами с уплотнениями.

Для перемещения волоком на небольшие расстояния и крепления к платформе экскаваторов трансформаторы имеют салазки с отверстиями.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель.

По желанию заказчика возможна:

• установка контактных зажимов;
• Для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
• установка газового реле.

Структура условного обозначения

ТМ(Б)(Э) ― Х/6(10) У(ХЛ)1 ― Х

• Т – трансформатор трехфазный,
• М – охлаждение масляное с естественной циркуляцией воздуха и масла,
• Б – для питания электрооборудования буровых установок;
• Э – устанавливаемые на платформах экскаваторов ― для питания их электрооборудования;
• Х – номинальная мощность, кВА,
• 6(10) – класс напряжения обмотки ВН, кВ,
• У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации

Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, связанной с работой трансформатора. При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха до 400 мг/м3.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);

Технические данные и габаритно-весовые характеристики

1 ― маслорасширитель; 2 ― маслоуказатель 3 ― ввод НН; 4 ― ввод ВН; 5 ― серьга подъемная; 6 ― щиток заводской; 7 ― пробка для слива масла; 8 ― пробка для спуска осадка; 9 -болт заземления; 11 ― предохранительная (выхлопная) труба; 12 ― газовое реле; 13 ― термосигнализатор.
