Трансформаторы ТМПНГ — герметичного исполнения с гофрированными или жесткими (гладкими) баками, без маслорасширителей.
Структура условного обозначения
ТМПН(Г) ― Х/6(10) У(ХЛ)1 ― Х
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
ПН – для питания погружных насосов;
Г – герметичные, без расширительного бака;
Х – номинальная мощность, кВА,
6(10) – класс напряжения обмотки ВН, кВ,
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;
Конструкция трансформаторов
Температурные изменения объема масла в трансформаторах с гладкими баками компенсируются воздушной «подушкой».
Вводы НН и ВН защищены кожухом. Степень защиты — IP 13.
Конструкция трансформаторов предусматривает кабельный ввод и вывод, обеспечивает надежное подключение кабелей без необходимости напаивания наконечников.
В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.
Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра.
Для удобства перемещения в условиях эксплуатации трансформатор ТМПН, ТМПНГ снабжены салазками.
Технические данные и габаритно-весовые характеристики
1 ― Салазки;
2 ― Зажим заземления;
3 ― Табличка;
4 ― Крюк для подъема трансформатора;
5 ― Воздухоосушитель;
6 ― Маслорасширитель;
7 ― Маслоуказатель;
8 ― Кожух защитный;
9 ― Крышка защитного кожуха;
10 ― Вводы;
11 ― Термометр в оправе;
12 -Радиатор;
13 ― Скоба для крепления кабеля;
14 ― Бак;
15 ― Пробка сливная с устройством, препятствующим несанкционированному сливу масла;
Основные характеристики, назначение и область применения

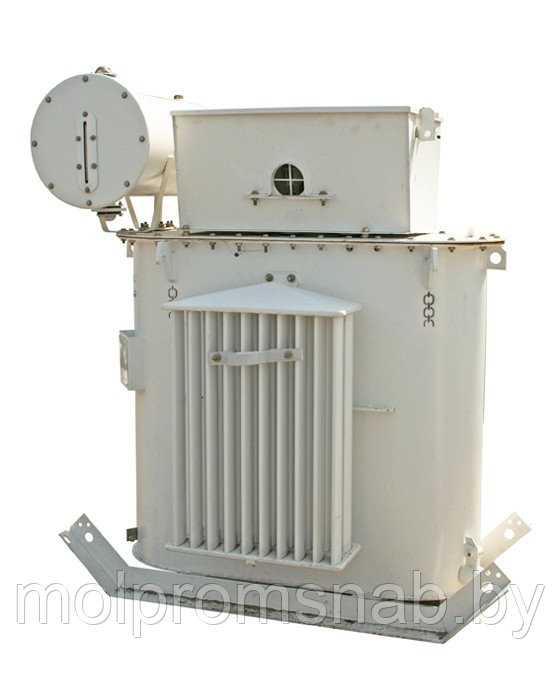

Трансформаторы ТМПН, ТМПНГ
