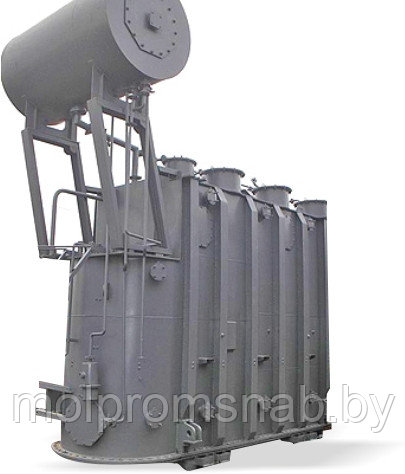

Трансформатор силовой масляный трехфазный двухобмоточный типа ТРДН
Трансформатор силовой масляный трехфазный двухобмоточный типа ТРДН-25000/110 У1 предназначен для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 6 или 10 кВ низшего напряжения.
Условное обозначение ТРДН ТРДН-ХХХХХ/ХХХ
У1: Т — трехфазный;
Р — расщепление обмотки НН;
Д — охлаждение с принудительной циркуляцией воздуха и естественной циркуляцией масла;
Н — регулирование напряжения под нагрузкой; ХХХХХ — номинальная мощность трансформатора, кВ·А;
ХХХ — класс напряжения обмотки высшего напряжения, кВ;
У1 — климатическое исполнение и категория размещения.
Конструкция и принцип действия ТРДН
Трансформатор имеет остов с трехстержневой шихтованной магнитной системой, собранной из листов холоднокатаной электротехнической стали. Обмотки из медного провода цилиндрические, размещены на стержнях остова концентрически. Линейные и нейтральный вводы ВН снабжены трансформаторами тока. Бак трансформатора колокольного типа с нижним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Регулирование напряжения под нагрузкой (РПН) осуществляется переключающим устройством в нейтрали обмотки ВН в пределах + 9×1,78% номинального напряжения. Для перемещения в пределах подстанции трансформатор по требованию заказчика может быть снабжен поворотными каретками с ребордой. Колея для продольного перемещения — 1 524 мм, для поперечного — 2 000 мм. Система охлаждения трансформатора имеет четыре радиатора.
Пример технических характеристик трансформатора ТРДН:
1
Тип трансформатора
ТРДН-25000/110-У1
2
Завод изготовитель
3
Номинальная мощность обмоток ВН/НН1/НН2, кВа
25000/12500/12500
4
Номинальное напряжение обмоток, кВ
ВН
НН1
НН2
115кВ
10,5кВ
10,5 кВ
5
Номинальный ток, А
ВН
НН1
НН2
126
1376
6
Тип и коэффициент трансформации встроенных трансформаторов тока
ВН
нейтраль
ТВТ-110-600/5
ТВТ-35-600/5
7
Число фаз
3
8
Схема и группа соединения обмоток
Ун/Д/Д-11-11
9
Напряжение короткого замыкания:
10,85%
10
Потери холостого хода , кВт
30,75
11
Ток холостого хода , %
0,45
12
Потери короткого замыкания ВН/СН, (ВН/НН), кВт
120,49
13
Способ и диапазон регулирования напряжения обмоток ВН
РПН+_16%(+_9х1,78%)
14
Напряжение питания двигателей системы охлаждения/РПН
