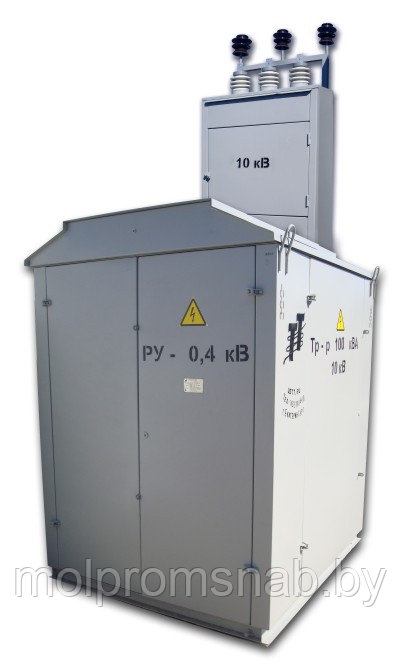

Киосковые уменьшенные КТПу-ТВ, КТПу-ТК

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание
Киосковые уменьшенные КТПу-ТВ, КТПу-ТК
![]() |
![]() |
Основные характеристики
Назначение и область применения
Уменьшенные комплектные трансформаторные подстанции киоскового типа (далее КТПу) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.
КТП уменьшенные "ОПТИМА" предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от ― 45 °С до + 45 °С).
Структура условного обозначения
КТПу ― Т Х1(X2) / Х3 – Х4 / 0,4 У1
- К ― комплектная;
- Т ― трансформаторная;
- П ― подстанция;
- у ― уменьшенных габаритов;
- Т ― тупиковая;
- Х1 ― исполнение вводов ВН: В ― воздушный, К ― кабельный;
- Х2 – Для подстанций с воздушным вводом возможны исполнения:
- Р – с разъединителем, В – с выключателем нагрузки;
- Х3 ― мощность силового трансформатора, кВА;
- Х4 ― номинальное напряжение на стороне ВН: 6 или 10 кВ;
- 0,4 ― номинальное напряжение на стороне НН, кВ;
- У1 ― климатическое исполнение и категория размещения по ГОСТ 15150 ― 69.
Условия эксплуатации
Нормальная работа подстанции обеспечивается при:
- высоте установки над уровнем моря не более 1000 м;
- температуре окружающего воздуха от ― 40°С до + 40°С, а также при эпизодическом cнижении температуры до ― 45°С;
- среднесуточной относительной влажности воздуха до 80% при + 15°С;
- при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.
КТП не предназначена для работы в условиях:
- тряски, вибрации, ударов;
- взрывоопасных местах;
- окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
Габаритные размеры и масса подстанций КТПу
Конструктивное исполнение киосковой подстанции КТПу
Подстанции КТПу "ОПТИМА" уменьшенные киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).
Каждая КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях. Отличаются от киосковых подстанций КТП-ТВ и КТП-ТК уменьшенными габаритами.
В подстанции КТПу "ОПТИМА" в качестве вводного низковольтного коммутационного аппарата используются: рубильник или автоматический выключатель. Предусмотрен учет электроэнергии на вводе. Выполняется обогрев счетчиков.
Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины. На отходящих линиях устанавливаются автоматические выключатели.
Комплектность киосковой подстанций КТПу

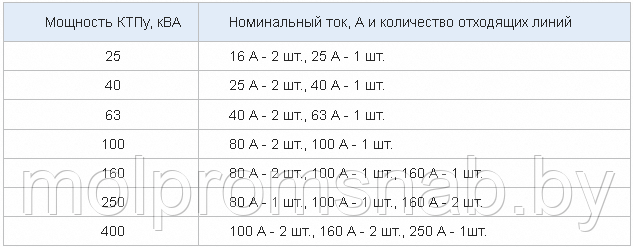

Количество и номинальный ток автоматических выключателей для стандартной комплектации приведены в таблице.
На стороне ВН в подстанции КТПу "ОПТИМА" установлены проходные изоляторы ИПУ и высоковольтные предохранители ПКТ.
Комплектные трансформаторные подстанции киоскового типа уменьшенные комплектуются согласно опросного листа, согласуемого с заказчиком.
Преимущества применения подстанций КТП уменьшенных габаритов типа "Оптима"
- Минимальная цена
- Простота эксплуатации
- Высокое качество сборки при минимальной комплектации
- Эстетичный внешний вид
- За счет уменьшенных габаритов снижается стоимость расходов на транспортировку (может транспортироваться автомобилем ГАЗЕЛЬ, при перевозке в контейнерах применяются 5-ти тонные контейнеры)
- Установка подстанции КТПу производится на бетонную площадку высотой 200 мм
- Малые сроки производства подстанций КТПу (2 ― 3 дня), простота и скорость установки при монтаже.
Характеристики
Основные | |
---|---|
Конструкция трансформаторной подстанции | Киосковая |
Информация для заказа
- Цена: Цену уточняйте
