Линейные панели ЩО 70

- В наличии
- Оптом и в розницу
Цену уточняйте
+375 (44) 556-59-14
возврат товара в течение 14 дней по договоренности
Описание

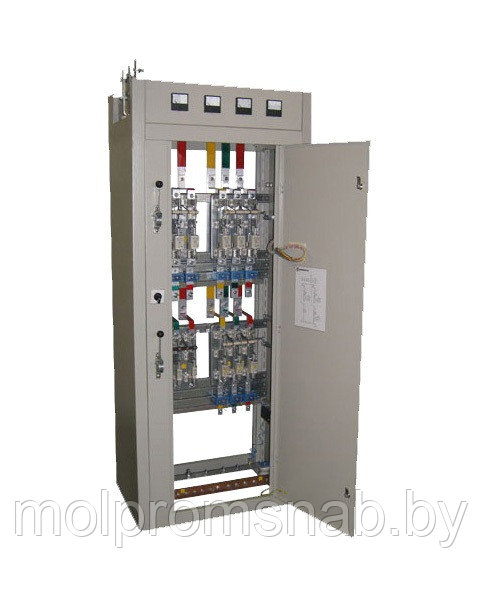

Линейные панели ЩО 70
- Панели линейные ЩО-70 используются для распределения электроэнергии потребителям и комплектуются рубильниками с предохранителями, автоматическими выключателями А3100, А3700, АЕ2050, АВМ, APV-30.
- В линейных панелях с рубильниками применяются рубильники на токи 100-600А с предохранителями. В линейных панелях с автоматическими выключателями ВА применяются выключатели на токи 100-600А, с выключателями ВА (АЕ) ― на токи 100, 200А, с выключателями ВА ― на токи 400, 1000А с комбинированным приводом.
- Благодаря наличию между выключателем и сборными щитами разъединителей с пополюсным отключением штанги, возможны безопасный осмотр панели, ревизия, ремонт и защита выключателей.
- Панели линейные с выключателями ВА, АЕ могут быть изготовлены также без разъединителей.
- Линейные панели ЩО 70 предусматривают присоединение только кабелей.
- Степень защиты панелей со стороны фасада (обслуживание) ― IP20 по ГОСТ 14254-96, с остальных сторон ― IP00.
- Высота линейных панелей типов ЩО70-1 У3, ЩО 70-2 У3 ― 2200 мм.
- Глубина линейных панелей всех типов ― 600 мм.
- Линейные панели имеют ширину по фасаду 60, 300, 800 и 1000 мм
що70-1-01 У3 що70-2-01 У3 що70-3-01
що70-1-02 У3 що70-2-02 У3 що70-3-02
що70-1-03 У3 що70-2-03 У3 що70-3-03

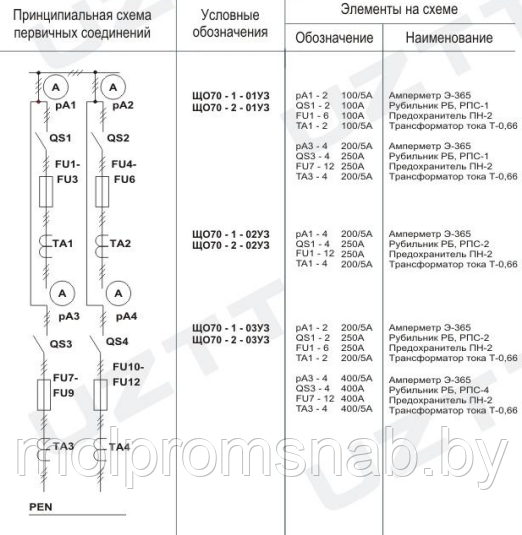

Схема электрическая принципиальная первичных соединений
що70-1-04 У3 що70-2-04 У3 що70-3-04
Принципиальная схема первичных соединений
Що70-1-05 У3 що70-2-05 У3 що70-3-05
Принципиальная схема первичных соединений
що70-1-06 У3 що70-2-06 У3 що70-3-05
Амперметр 100/5 (6шт)
Рубильник 400А (2шт)
Автоматический выключатель 160А (6шт)
трансформатор тока 100/5 (6шт)
шина нулевая защитная
шина нулевая рабочая
що70-1-07 У3 що70-2-07 У3 що70-3-06
Информация для заказа
- Цена: Цену уточняйте
