Техническое описание

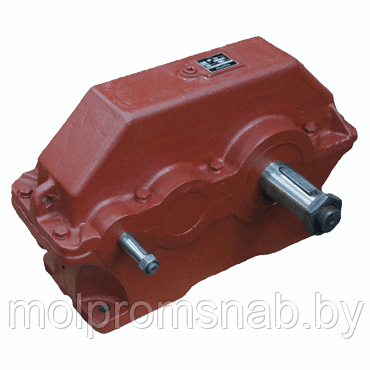

Редукторы 1Ц2У зубчатые цилиндрические двухступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Условия использования двухступенчатых цилиндрических редукторов:
-
Тип нагрузки: постоянная/переменная, одного направления/реверсивная;
-
Вал вращается в оба направления без предпочтений (частота < 1800 об/мин.);
-
Редуктор адаптирован для работы в длительном режиме и с остановами;
-
Характер атмосферы: типы I и II (ГОСТ 15150-69), запыленность среды < 10 мг/куб.м.;
-
Климатич. варианты исполнения оборудования: У/Т ― категории размещения 1...3, а также исполнения УХЛ/О ― категория размещения 4 (ГОСТ 15150-69).
Габаритные и присоединительные размеры 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250


Типоразмер редуктора
|
Межосевые расстояния
|
L
|
L1
|
l
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
H не более
|
aw ― вых
|
aw ― вх
|
не более
|
1Ц2У-100
|
100
|
80
|
387
|
325
|
136
|
85
|
136
|
165
|
103
|
115
|
-
|
230
|
1Ц2У-125
|
125
|
80
|
450
|
375
|
160
|
106
|
145
|
206
|
112
|
136
|
-
|
272
|
1Ц2У-160
|
160
|
100
|
560
|
475
|
200
|
136
|
170
|
224
|
132
|
155
|
145
|
345
|
1Ц2У-200
|
200
|
125
|
690
|
580
|
243
|
165
|
212
|
280
|
160
|
190
|
186
|
425
|
1Ц2У-250
|
250
|
160
|
825
|
730
|
290
|
212
|
265
|
335
|
195
|
230
|
224
|
530
|
Типоразмер редуктора
|
H1
|
h
|
c чугун. корп.
|
с алюм. корп.
|
А
|
A1
|
В
|
B1
|
d
|
1Ц2У-100
|
112
|
—
|
20±3
|
290
|
109
|
155
|
145
|
15
|
1Ц2У-125
|
132
|
—
|
22±3
|
335
|
125
|
175
|
165
|
19
|
1Ц2У-160
|
170
|
24±4
|
28±4
|
425
|
140
|
206
|
195
|
24
|
1Ц2У-200
|
212
|
30±4
|
—
|
515
|
165
|
243
|
230
|
24
|
1Ц2У-250
|
265
|
32±5
|
—
|
670
|
218
|
290
|
280
|
28
|
Варианты сборки редукторов типа ЦУ

Расчет момента редуктора
Мощность, передаваемая редуктором, определяется по формуле:

где Мт ― крутящий момент на тихоходном валу редуктора, nб ― частота вращения быстроходного вала редуктора, об/мин; u - передаточное число редуктора.
Номинальная радиальная нагрузка на тихоходном валу вариантов сборки 13 и 23 должна быть уменьшена на 50%. При работе редукторов в реверсивном режиме, т.е. при периодическом изменении направления вращения, номинальные крутящие моменты на тихоходном валу (с учетом коэффициентов увеличения) должны быть снижены на 30%.
Технические характеристики 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250
Наименование показателя
|
Типоразмер редуктора
|
1Ц2У-100
|
1Ц2У-125
|
1Ц2У-160
|
1Ц2У-200
|
1Ц2У-250
|
Передаточные числа
|
Группа 1
|
10; 20; 31,5; 40
|
Группа 2
|
8;12,5; 16; 25
|
Фактические передаточные числа
|
Группа 1
|
10,32;20,64; 32,55; 40,32
|
10; 20; 31,5;38,37
|
10,32; 20,64; 32,55; 40,32
|
9,76; 20,02; 31,47; 38,98
|
9,94; 20,67; 31,47; 38,4
|
Группа 2
|
8; 12,8; 16; 25,6
|
7,75; 12,18; 15,48; 24,36
|
8; 12,6; 16,0; 25,2
|
8,09; 12,08; 16,6; 24,83
|
8,33; 12,12; 16; 24,54
|
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м
|
непрерывный (Н) ПВ=100%
|
315
|
630
|
1250
|
2500
|
5000
|
Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м
|
тяжелый (Т) ПВ=40%
|
315
|
630
|
1600
|
3150
|
6300
|
средний (С) ПВ=25%
|
2000
|
4000
|
8000
|
легкий (Л) ПВ=15%
|
2500
|
5000
|
10000
|
Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н
|
входного вала
|
непрерывный (Н) ПВ=100%
|
500
|
750
|
1000
|
2240
|
3150
|
тяжелый (Т) ПВ=40%
|
1150
|
2500
|
3550
|
средний (С) ПВ=25%
|
1280
|
2800
|
4000
|
легкий (Л) ПВ=15%
|
1450
|
3150
|
4500
|
выходного вала
|
непрерывный (Н) ПВ=100%
|
4500
|
6300
|
9000
|
12500
|
18000
|
тяжелый (Т) ПВ=40%
|
10000
|
14000
|
20000
|
средний (С) ПВ=25%
|
11200
|
16000
|
22400
|
легкий (Л) ПВ=15%
|
12500
|
18000
|
25000
|
Термическая мощность, кВт
|
не лимитирует
|
Коэффициент полезного действия, не менее, %
|
97
|
Масса редуктора, не более, кг
|
с чугунным корпусом
|
—
|
|
95
|
170
|
310
|
с алюминиевым корп.
|
21
|
31,5
|
57
|
|
|
Редукторы должны изготавливаться по вариантам сборки по ГОСТ 20373-80 согласно таблице по 2 группам
Типоразмер
|
Вал
|
d1
|
d2
|
d3
|
d4
не более
|
l1
|
l2
|
b
|
h
|
t
|
1Ц2У-100
1Ц2У-125
|
быстроходный
|
20
|
18,2
|
М12х1,5
|
40
|
50
|
36
|
4
|
4
|
2,5
|
1Ц2У-160
1Ц2У-200
1Ц2У-250
|
25
30
40
|
22,9
27,1
35,9
|
М16х1,5
М20х1,5
М24х2,0
|
45
50
63
|
60
80
110
|
42
58
82
|
5
10
|
5
8
|
3,0
5,0
|
1Ц2У-100
1Ц2У-125
1Ц2У-160
1Ц2У-200
1Ц2У-250
|
тихоходный
|
35
45
55
70
90
|
32,10
40,90
50,90
64,75
83,50
|
M20x1,5
М30х2,0
М36х3,0
М48х3,0
М64х4,0
|
50
75
88
100
130
|
80
110
110
140
170
|
58
82
82
105
130
|
6
12
14
18
22
|
6
8
9
11
14
|
3,5
5,0
5,5
7,0
9,0
|
|
