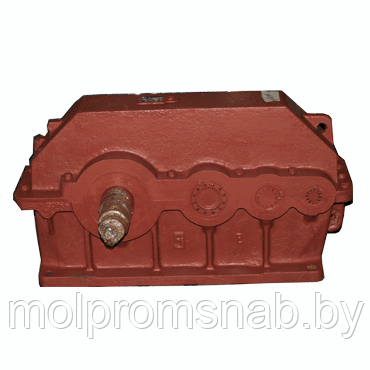

Трехступенчатые цилиндрические редукторы ЦЗУ-160, ЦЗУ-200, ЦЗУ-250, техническое описание.
|
|
Техническое описание
Редукторы цилиндрические трехступенчатые серии ЦЗУ-160, ЦЗУ-200, ЦЗУ-250 предназначены для понижения угловых скоростей в широком диапазоне передаточных чисел. Серия имеет три типоразмера и комплектуется опционально цилиндрическими валами. Редукторы наши широкое применение во многих отраслях машиностроения.
Условия использования редукторов
-
Тип и характер нагрузки: постоянная/переменная, одно направление/реверсивная;
-
Особенности режимов работы: длительная (до 24 часов/сут.), с периодическими остановами;
-
Вращение вала: в обе стороны с частотой < 1800 об/мин.;
-
Атмосфера: I и II (ГОСТ 15150 – 69), запыленность окружающего воздуха < 10 мг/куб.м.;
-
Специфика климатических исполнений: У и Т, категории размещения 1...3; и модификация УХЛ и О для категории 4, модели редукторов 1Ц3У-160 ― исполнение ХЛ категории 1...3 (ГОСТ 15150-69).
Габаритные и присоединительные размеры
|
Параметр
|
Типоразмер редуктора
|
|
ЦЗУ-160
|
ЦЗУ-200
|
ЦЗУ-250
|
|
aw Б
|
160
|
200
|
250
|
|
aw П
|
100
|
125
|
160
|
|
aw Т
|
80
|
100
|
125
|
|
А
|
475
|
580
|
750
|
|
А1
|
140
|
165
|
218
|
|
В
|
195
|
230
|
280
|
|
B1
|
206
|
243
|
290
|
|
Н
|
170
|
212
|
265
|
|
Н1
|
345
|
425
|
530
|
|
Н2
|
28
|
36
|
40
|
|
L1
|
160
|
190
|
236
|
|
L2
|
224
|
280
|
335
|
|
L3
|
630
|
775
|
950
|
|
L4
|
195
|
236
|
290
|
|
L5
|
136
|
165
|
212
|
|
L6
|
145
|
185
|
230
|
|
L7
|
530
|
650
|
825
|
|
b1
|
4
|
5
|
5
|
|
b2
|
14
|
18
|
22
|
|
d1
|
20
|
25
|
30
|
|
d2
|
55
|
70
|
90
|
|
d3
|
М12х1.25
|
M16xl,5
|
M20xl,5
|
|
d4
|
МЗ6xЗ
|
М48х3
|
М64х4
|
|
d5
|
24
|
24
|
8
|
|
d6
|
М24
|
М24
|
М24
|
|
d7
|
40
|
45
|
50
|
|
d8
|
88
|
100
|
130
|
|
h1
|
4
|
5
|
5
|
|
h2
|
9
|
11
|
14
|
|
h3
|
32
|
32
|
32
|
|
h4
|
110
|
125
|
160
|
|
l1
|
36
|
42
|
58
|
|
l2
|
82
|
105
|
130
|
|
l3
|
50
|
60
|
80
|
|
l4
|
110
|
140
|
170
|
|
t1
|
2,5
|
3,0
|
3,0
|
|
t2
|
5,5
|
7,0
|
9,0
|
|
Объем заливаемого масла, л
|
6,2
|
12,0
|
18,4
|
|
Масса, кг
|
160
|
186
|
335
|
Варианты сборки редукторов типа Ц3У
Технические характеристики цилиндрических редукторов ЦЗУ
|
Параметр
|
Типоразмер редуктора
|
|
ЦЗУ-160
|
ЦЗУ-200
|
ЦЗУ-250
|
|
Номинальные передаточные числа
|
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
|
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
|
|
Номинальный вращающий момент на выходном валу Н*м
|
1250
|
2500
|
5000
|
|
Номинальная радиальная сила, Н:
|
|
на входном валу
|
500
|
1000
|
2000
|
|
на выходном валу
|
8000
|
11200
|
16000
|
|
Объем заливаемого масла, л
|
6,2
|
12,0
|
18,4
|
|
Масса, кг
|
106
|
186
|
335
|
|
