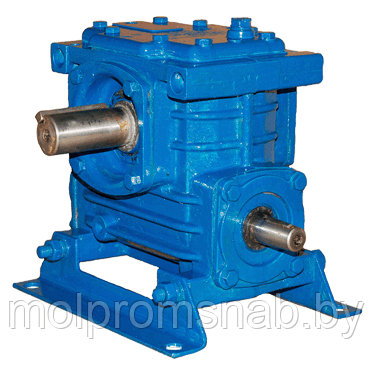

Редукторы червячные одноступенчатые 4Ч-80: характеристики, устройство, принцип работы.
|
|
|
Редукторы червячные общего назначения могут применятся для привода различных машин и механизмов. Он представляет собой одноступенчатую червячную передачу, собранную в единый корпус с перпендикулярно расположенными валами. В зависимости от монтажного положения, редуктор можно собрать в четырех различных вариантах (51, 52, 53, 56). Лапы редуктора съемные, что позволяет без сложных переделок сменить расположение червячной пары в пространстве. Смазка редуктора осуществляется жидким маслом, заправляется один раз на весь срок службы. |
|
Техническое описание
Редукторы серии 4Ч-80 предназначены для понижения частоты и увеличения крутящего момента. Передаточное отношение в пределах 8 – 80. Подводимая на быстроходный вал угловая скорость не должна превышать 1500 об/мин. Используется редуктор во всех машиностроительных отраслях.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О ― категория размещения 4 (ГОСТ 15150-69);
- Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);
- Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;
- Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.;
- Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками.
Габаритные и присоединительные размеры
Входной/выходной вал
|
Типоразмер редуктора
|
aw
|
A1
|
A2
|
A3
|
A4
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
L1
|
|
4Ч-80
|
80
|
225
|
185
|
50
|
180
|
140
|
212
|
250
|
165
|
92
|
267
|
75
|
50
|
42
|
190
|
160
|
|
Типоразмер редуктора
|
L2
|
L3
|
L4
|
L5
|
b1
|
b2
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
d8
|
d9
|
d10
|
|
4Ч-80
|
145
|
260
|
120
|
36
|
5
|
10
|
25
|
35
|
22.9
|
M8
|
M8
|
12.5
|
18
|
41
|
90
|
15
|
|
Типоразмер редуктора
|
h1
|
h2
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
l7
|
l8
|
t1
|
t2
|
эвольвентные шлицы ГОСТ 6033-80
|
объем масла, л
|
масса, кг
|
|
4Ч-80
|
5
|
8
|
42
|
58
|
20
|
20
|
8
|
64
|
26
|
116
|
3
|
30
|
40 х1,5х8Н
|
0.5…1.0
|
18.6
|
Варианты сборки редукторов
Варианты сборки редукторов
Варианты расположения червячной пары
Варианты расположения лап по плоскости
Технические характеристики червячного редуктора 4Ч-80
|
Межосевое расстояние, мм
|
80
|
|
Номинальная частота вращения входного вала, об/мин
|
1500
|
|
Передаточное число номинальное
|
8,0
|
10,0
|
12,5
|
16,0
|
20,0
|
25,0
|
31,5
|
40,0
|
50,0
|
63,0
|
80,0
|
|
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м.
|
250
|
224
|
250
|
224
|
|
Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м.
|
180
|
160
|
180
|
200
|
180
|
160
|
|
КПД в непрерывном режиме с ПВ=100%, не менее
|
87
|
86
|
85
|
82
|
78
|
76
|
70
|
64
|
62
|
55
|
51
|
|
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ
|
40%
|
500
|
|
100%
|
450
|
|
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ
|
40%
|
4000
|
|
100%
|
3800
|
|
Корректированный уровень звуковой мощности, дБА, не более
|
83
|
|
Масса, кг, не более
|
15,0
|
|
