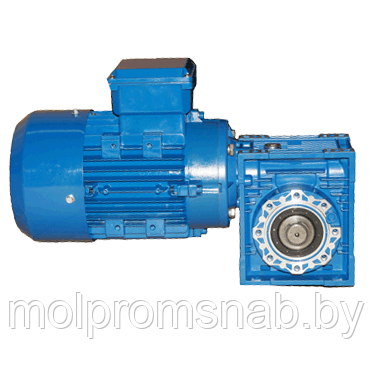

- ипоразмер ― 063 ― изготавливается из алюминиевого сплава, литого под давлением;
- Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
- Передаточное отношение ― 7,5 ― 100;
- Мощность электродвигателя ― 0,18- 2,2 квт;
- Момент на выходном валу ― 35 ― 180 Нм;
- Окраска редуктора синяя ― RAL 5010.
Пример заказа редуктора:
NMRV ― 063 ― 10 ― 140 ― 1,5 ― B3
NMRV - модель червячного редуктора
063 ― габарит межцентровое расстояние в мм
10 - передаточное число
140 - скорость вращения выходного вала, об/мин
1,5 ― мощность электродвигателя, кВт
B3 - расположение в пространстве
Габаритные и присоединительные размеры NMRV 063
Выходные обороты и мощность электродвигателя
|
Мощность электродвигателя в кВт
|
Скорость вращения выходного вала в об/мин
|
Момент на выходном валу в Нм
|
Сервис-фактор s/f
|
Передаточное отношение ― i
|
Габарит и количество полюсов электродвигателя
|
Максимальная радиальная нагрузка на выходной вал
|
|
0,18
|
15.0
|
66
|
2.1
|
60
|
71A6
|
5467
|
|
11.3
|
79
|
1.6
|
80
|
6018
|
|
9.0
|
90
|
1.4
|
100
|
6270
|
|
0,25
|
28.0
|
56
|
2.4
|
50
|
71А4
|
4440
|
|
23.3
|
63
|
2.0
|
60
|
4719
|
|
17.5
|
78
|
1.6
|
80
|
5193
|
|
14.0
|
87
|
1.4
|
100
|
5595
|
|
18.0
|
81
|
1.8
|
50
|
71В6
|
5145
|
|
15.0
|
92
|
1.5
|
60
|
5467
|
|
11.3
|
110
|
1.2
|
80
|
6018
|
|
9.0
|
125
|
1.0
|
100
|
6270
|
|
0,37
|
35.0
|
71
|
2.1
|
40
|
71B4
|
4122
|
|
28.0
|
83
|
1.6
|
50
|
4440
|
|
23.3
|
94
|
1.4
|
60
|
4719
|
|
17.5
|
115
|
1.1
|
80
|
5193
|
|
14.0
|
129
|
0.9
|
100
|
5595
|
|
45.0
|
60
|
2.4
|
20
|
80A6
|
3791
|
|
36.0
|
74
|
1.9
|
25
|
4084
|
|
30.0
|
82
|
2.1
|
30
|
4339
|
|
22.5
|
102
|
1.6
|
40
|
4776
|
|
18.0
|
120
|
1.2
|
50
|
5145
|
|
15.0
|
137
|
1.0
|
60
|
5467
|
|
0,55
|
70.0
|
56
|
1.9
|
40
|
71B2
|
3272
|
|
56.0
|
67
|
1.5
|
50
|
3524
|
|
46.7
|
77
|
1.2
|
60
|
3745
|
|
35.0
|
95
|
0.9
|
80
|
4122
|
|
28.0
|
109
|
0.7
|
100
|
4440
|
|
70.0
|
61
|
2.2
|
20
|
80A4
|
3272
|
|
56.0
|
73
|
1.8
|
25
|
3524
|
|
46.7
|
83
|
1.9
|
30
|
3745
|
|
35.0
|
105
|
1.4
|
40
|
4122
|
|
28.0
|
124
|
1.1
|
50
|
4440
|
|
23.3
|
140
|
0.9
|
60
|
4719
|
|
60.0
|
71
|
2.2
|
15
|
80B6
|
3444
|
|
45.0
|
90
|
1.6
|
20
|
3791
|
|
36.0
|
109
|
1.3
|
25
|
4084
|
|
30.0
|
123
|
1.4
|
30
|
4339
|
|
22.5
|
152
|
1.1
|
40
|
4776
|
|
0,75
|
140.0
|
43
|
2.3
|
20
|
80А2
|
2597
|
|
112.0
|
52
|
1.8
|
25
|
2797
|
|
93.3
|
60
|
2.0
|
30
|
2973
|
|
70.0
|
77
|
1.4
|
40
|
3272
|
|
56.0
|
91
|
1.1
|
50
|
3524
|
|
46.7
|
104
|
0.9
|
60
|
3745
|
|
93.3
|
64
|
2.2
|
15
|
80В4
|
2973
|
|
70.0
|
83
|
1.6
|
20
|
3272
|
|
56.0
|
100
|
1.3
|
25
|
3524
|
|
46.7
|
114
|
1.4
|
30
|
3745
|
|
35.0
|
143
|
1.0
|
40
|
4122
|
|
120.0
|
52
|
2.9
|
7.5
|
90S6
|
2734
|
|
90.0
|
68
|
2.3
|
10
|
3009
|
|
60.0
|
97
|
1.6
|
15
|
3444
|
|
45.0
|
123
|
1.2
|
20
|
3791
|
|
36.0
|
149
|
0.9
|
25
|
4084
|
|
30.0
|
167
|
1.0
|
30
|
4339
|
|
1,1
|
186.7
|
48
|
2.1
|
15
|
80B2
|
2359
|
|
140.0
|
63
|
1.6
|
20
|
2597
|
|
112.0
|
77
|
1.2
|
25
|
2797
|
|
93.3
|
88
|
1.4
|
30
|
2973
|
|
70.0
|
113
|
1.0
|
40
|
3272
|
|
120.0
|
76
|
2.0
|
7.5
|
90L6
|
2734
|
|
90.0
|
99
|
1.5
|
10
|
3009
|
|
60.0
|
142
|
1.1
|
15
|
3444
|
|
45.0
|
180
|
0.8
|
20
|
3791
|
|
186.7
|
50
|
2.6
|
7.5
|
90S4
|
2359
|
|
140.0
|
65
|
2.0
|
10
|
2597
|
|
93.3
|
93
|
1.5
|
15
|
2973
|
|
70.0
|
122
|
1.1
|
20
|
3272
|
|
56.0
|
146
|
0.9
|
25
|
3524
|
|
46.7
|
167
|
1.0
|
30
|
3745
|
|
1,5
|
186.7
|
68
|
1.9
|
7.5
|
90L4
|
2359
|
|
140.0
|
89
|
1.5
|
10
|
2597
|
|
93.3
|
127
|
1.1
|
15
|
2973
|
|
70.0
|
166
|
0.8
|
20
|
3272
|
|
373.3
|
35
|
2.7
|
7.5
|
90S2
|
1873
|
|
280.0
|
46
|
2.1
|
10
|
2061
|
|
186.7
|
66
|
1.6
|
15
|
2359
|
|
140.0
|
86
|
1.2
|
20
|
2597
|
|
112.0
|
105
|
0.9
|
25
|
2797
|
|
93.3
|
120
|
1.0
|
30
|
2973
|
|
186.7
|
83
|
1.5
|
7.5
|
90L4
|
2359
|
|
140.0
|
109
|
1.2
|
10
|
2597
|
|
93.3
|
156
|
0.9
|
15
|
2973
|
|
2,2
|
373.3
|
51
|
1.8
|
7.5
|
90L2
|
1873
|
|
280.0
|
67
|
1.5
|
10
|
2061
|
|
186.7
|
97
|
1.1
|
15
|
2359
|
Пример заказа редуктора:
NMRV ― 063 ― 10 ― 140 ― 1,5 ― B3
NMRV - модель червячного редуктора
063 ― габарит межцентровое расстояние в мм
10 - передаточное число
140 - скорость вращения выходного вала, об/мин
1,5 ― мощность электродвигателя, кВт
B3 - расположение в пространстве
|
