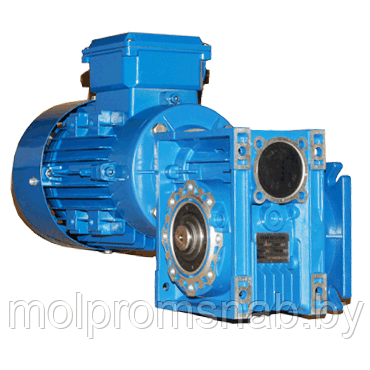

Червячный одноступенчатый мотор-редуктор NMRV 075
|
|
Редуктор NMRV 075 изготовлен из сплава высокопрочного алюминия методом литья под высоким давлением. Элементы редуктора изготовлены на оборудовании ЧПУ, что дает высокую точность обработки червячных пар. Редукторы NMRV 075 бесшумны в работе, а КПД имеет максимальное значение. Диаметр выходного вала – 28 мм. Комплектуется редуктор двигателями мощностью 0,25 – 4,0 кВт.
|
|
- ипоразмер ― 075 ― изготавливается из алюминиевого сплава, литого под давлением;
- Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
- Передаточное отношение ― 7,5 ― 100;
- Мощность электродвигателя ― 0,25- 4,0 квт;
- Момент на выходном валу ― 46 ― 261 Нм;
- Окраска редуктора синяя ― RAL 5010.
Пример заказа редуктора:
NMRV ― 075 ― 20 ― 70 ― 2,2 ― B3
NMRV - модель червячного редуктора
075 ― габарит межцентровое расстояние в мм
20 ― передаточное число
70 ― скорость вращения выходного вала, об/мин
2,2 ― мощность электродвигателя, кВт
B3 - расположение в пространстве
Габаритные и присоединительные размеры NMRV 075

Выходные обороты и мощность электродвигателя
Мощность электродвигателя в кВт
|
Скорость вращения выходного вала в об/мин
|
Момент на выходном валу в Нм
|
Сервис-фактор s/f
|
Передаточное отношение ― i
|
Габарит и количество полюсов электродвигателя
|
Максимальная радиальная нагрузка на выходной вал
|
0,25
|
17.5
|
82
|
2.3
|
80
|
71А4
|
6130
|
14.0
|
94
|
1.9
|
100
|
6603
|
11.3
|
117
|
1.7
|
80
|
71В6
|
7103
|
9.0
|
133
|
1.4
|
100
|
7380
|
0,37
|
23.3
|
98
|
2.0
|
60
|
71B4
|
5569
|
17.5
|
121
|
1.6
|
80
|
6130
|
14.0
|
139
|
1.3
|
100
|
6603
|
18.0
|
126
|
1.8
|
50
|
80A6
|
6073
|
15.0
|
144
|
1.5
|
60
|
6453
|
11.3
|
173
|
1.2
|
80
|
7103
|
9.0
|
196
|
1.0
|
100
|
7380
|
0,55
|
35.0
|
99
|
1.3
|
80
|
71B2
|
4865
|
28.0
|
114
|
1.0
|
100
|
5241
|
35.0
|
108
|
2.0
|
40
|
80A4
|
4865
|
28.0
|
129
|
1.6
|
50
|
5241
|
23.3
|
146
|
1.4
|
60
|
5569
|
17.5
|
180
|
1.1
|
80
|
6130
|
14.0
|
206
|
0.9
|
100
|
6603
|
30.0
|
128
|
2.0
|
30
|
80B6
|
5122
|
22.5
|
159
|
1.5
|
40
|
5637
|
18.0
|
187
|
1.2
|
50
|
6073
|
15.0
|
214
|
1.0
|
60
|
6453
|
0,75
|
46.7
|
109
|
1.3
|
60
|
80A2
|
4421
|
28.0
|
156
|
0.8
|
100
|
5241
|
56.0
|
102
|
2.0
|
25
|
80B4
|
4160
|
46.7
|
117
|
2.0
|
30
|
4421
|
35.0
|
147
|
1.5
|
40
|
4865
|
28.0
|
177
|
1.2
|
50
|
5241
|
23.3
|
200
|
1.0
|
60
|
5569
|
60.0
|
98
|
2.4
|
15
|
90S6
|
4065
|
45.0
|
126
|
1.9
|
20
|
4474
|
36.0
|
153
|
1.4
|
25
|
4820
|
30.0
|
174
|
1.5
|
30
|
5122
|
22.5
|
216
|
1.1
|
40
|
5637
|
1,1
|
112.0
|
78
|
1.9
|
25
|
80B2
|
3302
|
93.3
|
90
|
1.9
|
30
|
3509
|
70.0
|
116
|
1.4
|
40
|
3862
|
56.0
|
139
|
1.1
|
50
|
4160
|
46.7
|
160
|
0.9
|
60
|
4421
|
90.0
|
100
|
2.3
|
10
|
90L6
|
3551
|
60.0
|
144
|
1.6
|
15
|
4065
|
45.0
|
184
|
1.3
|
20
|
4474
|
36.0
|
225
|
1.0
|
25
|
4820
|
30.0
|
256
|
1.0
|
30
|
5122
|
93.3
|
96
|
2.1
|
15
|
90S4
|
3509
|
70.0
|
123
|
1.7
|
20
|
3862
|
56.0
|
150
|
1.3
|
25
|
4160
|
46.7
|
171
|
1.3
|
30
|
4421
|
35.0
|
216
|
1.0
|
40
|
4865
|
1,5
|
120.0
|
105
|
2.0
|
7.5
|
100L6
|
3227
|
90.0
|
137
|
1.7
|
10
|
3551
|
60.0
|
196
|
1.2
|
15
|
4065
|
56.0
|
189
|
0.8
|
50
|
90S2
|
4160
|
46.7
|
218
|
0.7
|
60
|
4421
|
140.0
|
90
|
2.2
|
10
|
90L4
|
3065
|
93.3
|
130
|
1.5
|
15
|
3509
|
70.0
|
168
|
1.3
|
20
|
3862
|
56.0
|
205
|
1.0
|
25
|
4160
|
46.7
|
233
|
1.0
|
30
|
4421
|
280.0
|
46
|
3.1
|
10
|
90S2
|
2433
|
186.7
|
67
|
2.2
|
15
|
2785
|
140.0
|
87
|
1.8
|
20
|
90S2
|
3065
|
112.0
|
106
|
1.4
|
25
|
3302
|
93.3
|
123
|
1.4
|
30
|
3509
|
70.0
|
158
|
1.0
|
40
|
3862
|
2,2
|
186.7
|
100
|
1.8
|
7.5
|
100LA4
|
2785
|
140.0
|
132
|
1.5
|
10
|
3065
|
93.3
|
191
|
1.0
|
15
|
3509
|
373.3
|
51
|
2.5
|
7.5
|
90L2
|
2210
|
280.0
|
68
|
2.1
|
10
|
2433
|
186.7
|
98
|
1.5
|
15
|
2785
|
140.0
|
128
|
1.3
|
20
|
3065
|
112.0
|
156
|
1.0
|
25
|
3302
|
93.3
|
180
|
0.9
|
30
|
3509
|
3
|
373.3
|
70
|
1.9
|
7.5
|
100LA2
|
2210
|
280.0
|
92
|
1.6
|
10
|
2433
|
186.7
|
137
|
1.4
|
7.5
|
100LB4
|
2785
|
140.0
|
180
|
1.1
|
10
|
3065
|
93.3
|
261
|
0.8
|
15
|
3509
|
4
|
373.3
|
93
|
1.4
|
7.5
|
112M2
|
2210
|
280.0
|
123
|
1.2
|
10
|
2433
|
186.7
|
182
|
1.0
|
7.5
|
112M4
|
2785
|
140.0
|
240
|
0.8
|
10
|
3065
|
|
