Червячные одноступенчатые мотор-редукторы серии SRT имеет кубическую форму и предназначены для работы в качестве привода в различных станках и агрегатах. Серия SRT имеет семь типоразмеров с возможностью установки электродвигателей в диапазоне 0,06-5,5 кВт. Редукторы имеют широкий ряд передаточных чисел в диапазоне 1:5-1:100.
Серия имеет следующие типоразмеры:
SRT 28 ― SRT 40 ― SRT 50 ― SRT 60 ― SRT 70 ― SRT 85 ― SRT 110
Система обозначения червячных мотор-редукторов серии SRT
1. SRT – тип мотор-редуктора (FRT – с входным фланцем, SRT – без входного фланца, RT ― без входного фланца с выступающим входным валом);
2. 40 – габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110);
3. 15 – номинальное передаточное отношение редуктора;
4. AC19 – обозначение полого выходного вала;
5. F(L) – выходной фланец (L – левый; R ― правый);
6. IEC:63 – обозначение входного типоразмера редуктора;
7. В14 – исполнение фланца под электродвигатель (B5, B14) ― (для 8. SRT не указывается);
9. 0,55 – мощность электродвигателя, кВт;
10. 4 – количество полюсов;
11. 19 – диаметр вала электродвигателя в мм;
12. 120 – наружный диаметр фланца электродвигателя в мм;
13. 080 – высота от лап до оси (для фланцевого исполнения ставится 000);
14. IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
15. IP:54 – исполнение по степени защиты;
16. F – класс изоляции;
17. 220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
18. У3 – климатическое исполнение;
19. S1 – режим работы;
20. Т – тормоз;
21. 10 – тормозной момент в Нм;
22. АС – тип питания тормоза (переменное);
23. 220/380 – напряжение (В) питания электротормоза;

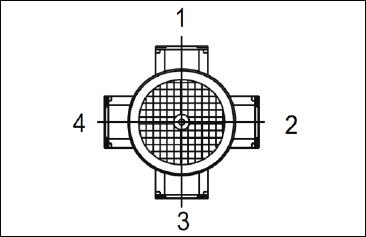

24. К2 – положение клеммной коробки.
Типоразмер
M max, Нм
D ― выходного вала,
мм
SRT 28
30
14
SRT 40
62
19
SRT 50
105
24
SRT 60
200
25
SRT 70
310
28
SRT 85
590
32
SRT 110
890
42

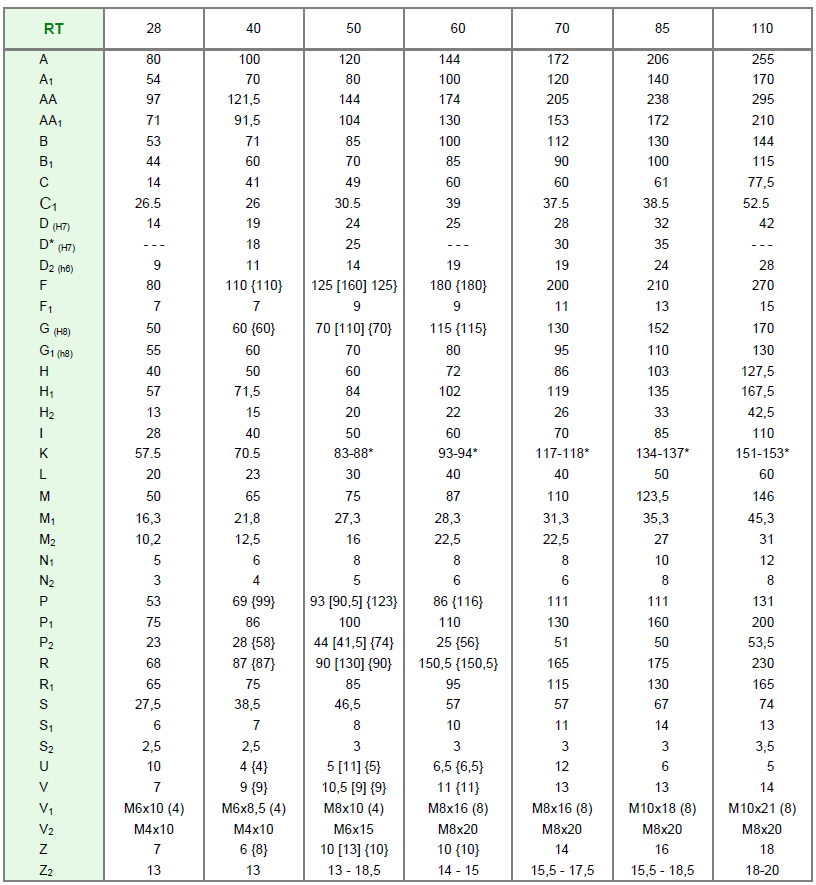

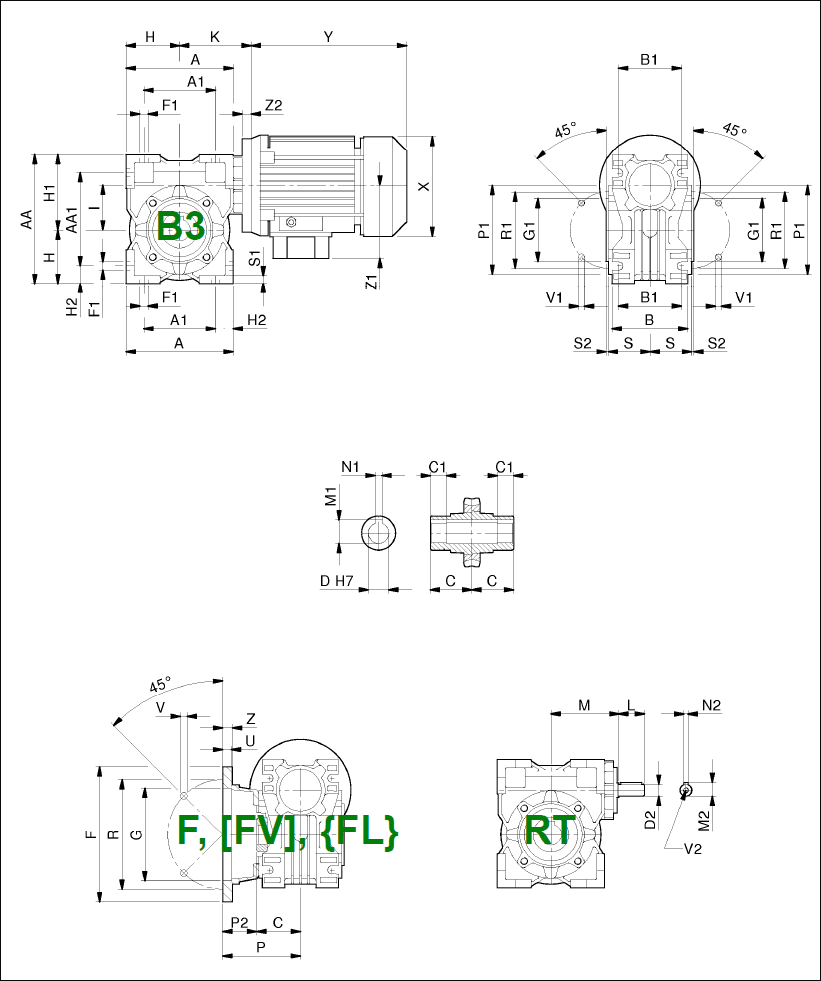

Габаритные и присоединительные размеры

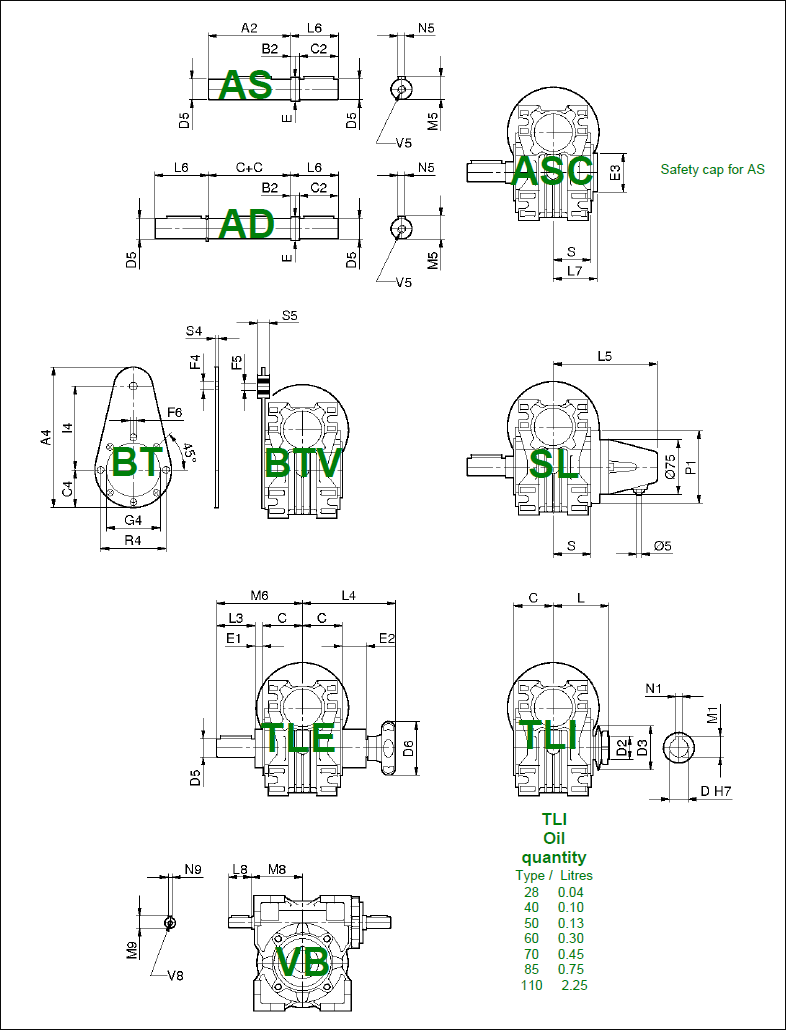

Реактивная штанга, выходной вал
Монтажные положения и количество масла, заливаемого в мотор-редукторы SRT Varvel

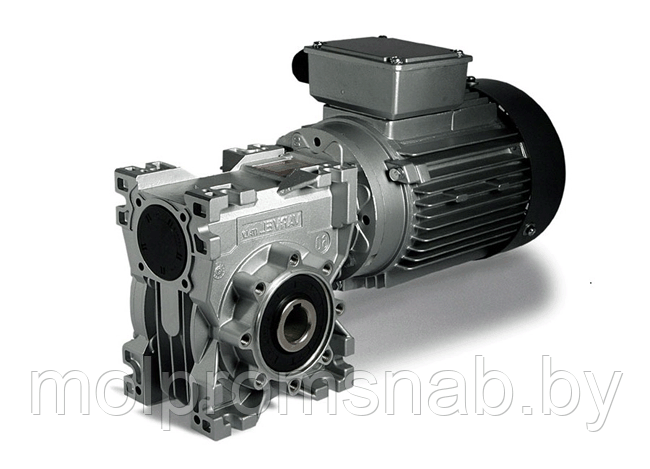

Червячный мотор-редуктор RT (VARVEL)
