Червячные мотор-редукторы Yilmaz серии EN030, EN040, EN050, EN063, EN075, EN080, EN100, EN125, EV030, EV040, EV050, EV063, EV075, EV080, EV100, EV125: характеристики, устройство, принцип работы.
|
Серия имеет следующие типоразмеры:
EN030, EN040, EN050, EN063, EN075, EN080, EN100, EN125, EV030, EV040, EV050, EV063, EV075, EV080, EV100, EV125
Производитель ― Yilmaz reduktor, Istanbul
Материал корпуса ― Сплав алюминия (для Е030-Е080). Серый чугун (для Е100-Е125)
Материал шестерней ― 21Ni Cr Mo2 (60-62 HRC), Cu Sn 10P (HB 90)
Тип крепления ― Корпус редуктора или съемный выходной фланец со стороны выходного вала
Выходной вал ― Полый со шпоночным пазом (опционально одно или двухсторонний цилиндрический вал)
Пример условного обозначения для заказа:
E V 063. 01 ― 90S/4 ― L05
E - тип редуктора
V - комплектация (N ― B14 фланец без двигателя, V ― B14 фланец с двигателем, T ― цельный входной вал без двигателя)
063 - размер корпуса (030, 040, 050, 063, 075, 080, 100, 125 мм)
01 - тип выходного вала (00 ― полый вал, 01 ― цельный выходной вал, 02 ― цельный выходной вал с фланцем IEC B5, 03 ― фланец IEC B5 и полый вал, 04 ― два цельных выходных вала, 05 ― два вала выходных и два фланца IEC B5, 06* ― с удлиненным валом со стороны вентилятора двигателя, 07* ― с двумя входными валами без двигателя, 08 ― с двумя выходными валами и полым выходным фланцем)
90 - габаритный размер двигателя
S ― длина корпуса
4 - число полюсов
L - тормоз (L-220V под двигатель с вентилятором, P-24V под двигатель с вентилятором, S-220V под двигатель без вентилятором, Z-24V под двигатель без вентилятором)
|
Типоразмер
|
M max, Нм
|
D ― выходного вала,
мм
|
EN030
|
19
|
14
|
EN040
|
49
|
18
|
EN050
|
75
|
25
|
EN063
|
144
|
25
|
EN075
|
220
|
35
|
EN080
|
290
|
35
|
EN100
|
500
|
42
|
EN125
|
905
|
45
|
|

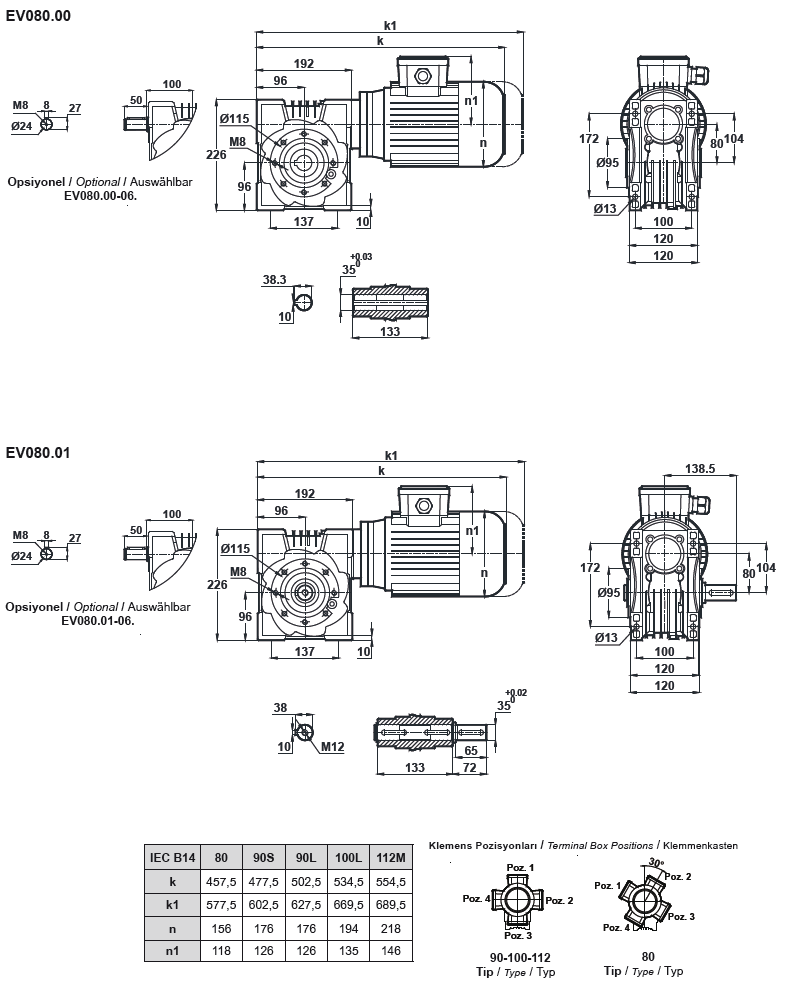

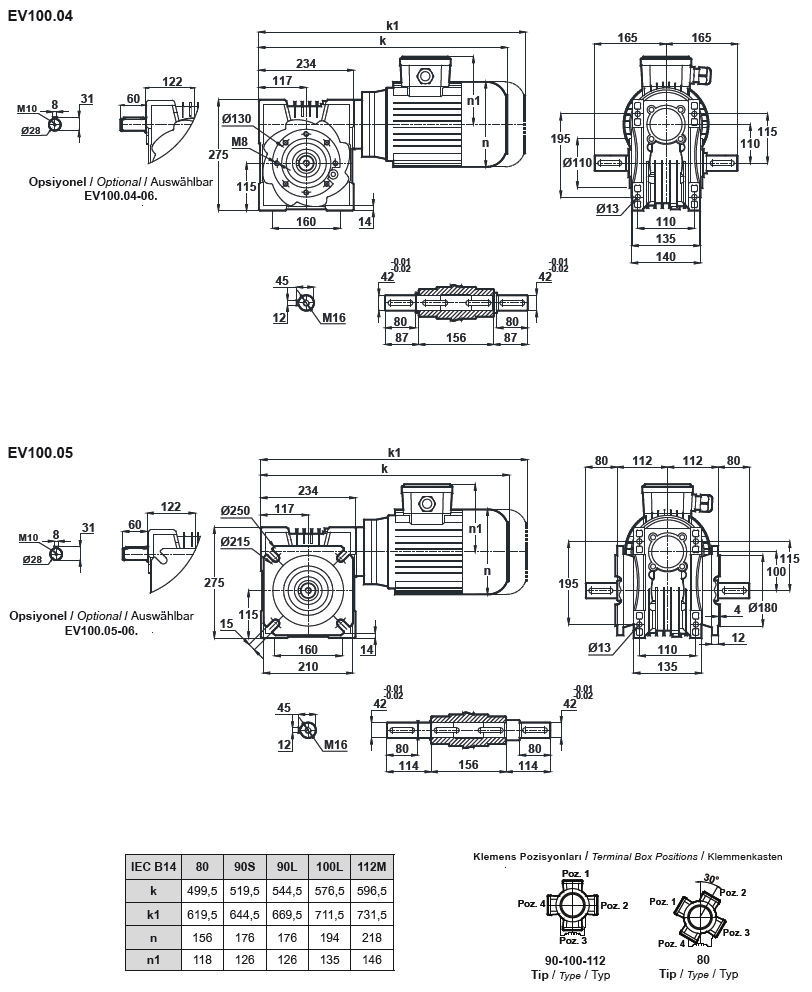

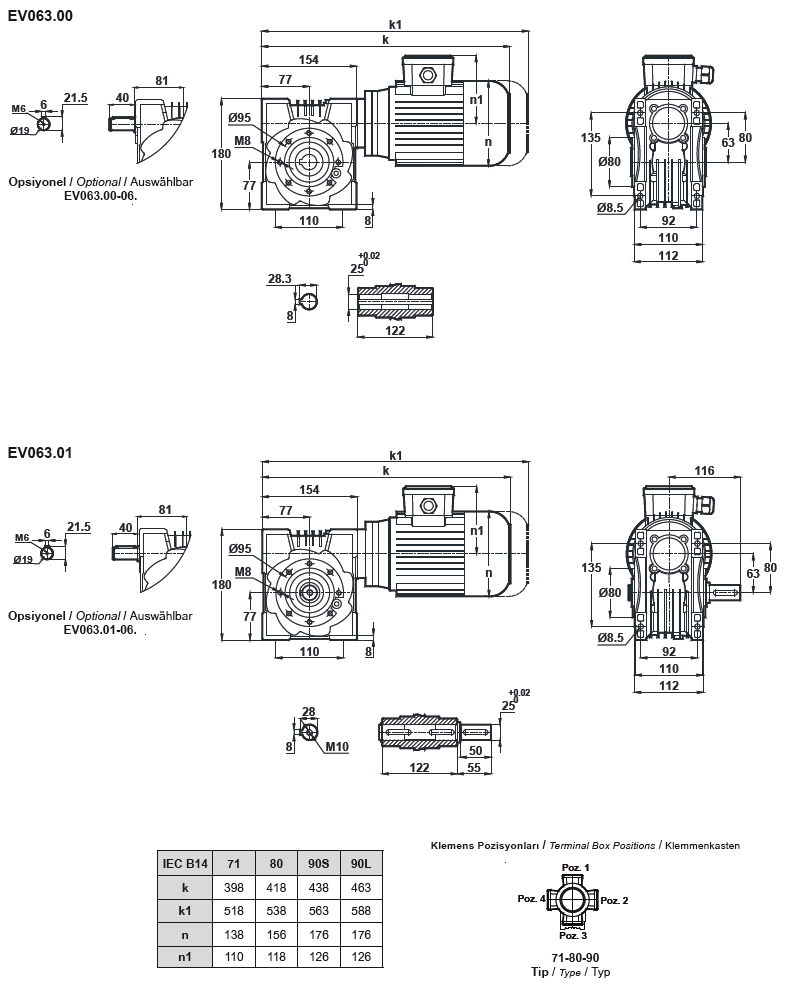

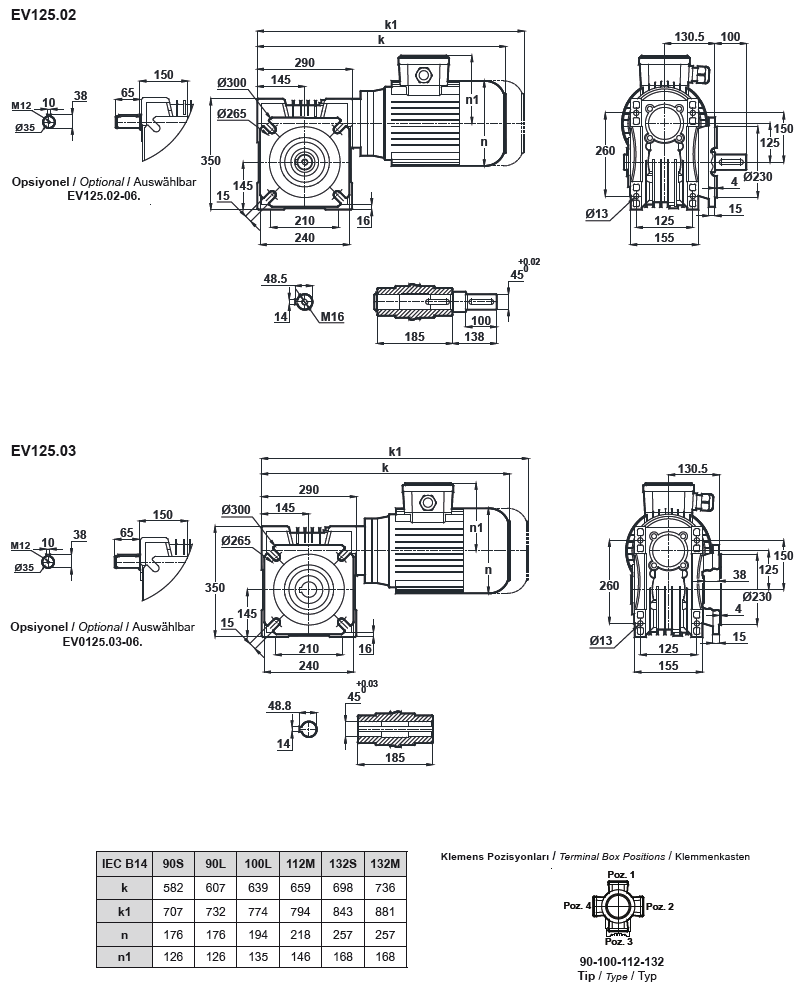

Габаритные и присоединительные размеры:
























|
Монтажные положения, и количество масла Yilmaz
|
|


Объем заливаемого масла в редуктор
Тип
|
M1
|
M2
|
M3
|
M4
|
M5
|
M6
|
E.30
|
0,025
|
0,04
|
0,02
|
0,04
|
0,04
|
0,04
|
E.40
|
0,07
|
0,10
|
0,12
|
0,10
|
0,10
|
0,10
|
E.50
|
0,15
|
0,15
|
0,15
|
0,15
|
0,15
|
0,15
|
E.63
|
0,30
|
0,40
|
0,26
|
0,40
|
0,50
|
0,40
|
E.75
|
0,45
|
0,65
|
0,35
|
0,65
|
0,65
|
0,65
|
E.80
|
0,60
|
0,80
|
0,50
|
0,80
|
0,80
|
0,80
|
E.100
|
1,7
|
2,1
|
1,2
|
2,1
|
2,1
|
2,1
|
E.125
|
3,1
|
3,6
|
2,0
|
3,6
|
3,6
|
3,6
|
|
Комплектация выходного вала

- EV..00.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с полым выходным валом.
- EV..01.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с цилиндрическим выходным валом.
- EV..02.. - Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с цилиндрическим выходным валом и выходным фланцем.
- EV..03.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с полым выходным валом и выходным фланцем.
- EV..04.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными цилиндрическими валами.
- EV..05.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными цилиндрическими валами и двумя выходными фланцами.
- EV..08.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с двумя выходными фланцами и полыми выходными валами.
- EV..06.. ― Червячный редуктор с входным фланцем IEC B5/B14 с двигателем с дополнительным валом со стороны охлаждающей крыльчатки двигателя.
|
Реактивная тяга Yilmaz EN
|
|

Тип
|
b
|
e
|
d
|
h
|
R
|
Обозначение
|
EX030
|
22
|
14
|
10
|
85
|
25
|
9E030
|
EX040
|
31
|
14
|
10
|
100
|
25
|
9E040
|
EX050
|
38
|
16
|
10
|
100
|
32
|
9E050
|
EX063
|
49,5
|
16
|
10
|
150
|
36
|
9E063
|
EX075
|
46,5
|
25
|
20
|
200
|
45
|
9E075
|
EX080
|
49,5
|
25
|
20
|
200
|
45
|
9E080
|
EX100
|
57,5
|
30
|
25
|
250
|
50
|
9E100
|
EX125
|
72
|
30
|
25
|
300
|
55
|
9E125
|
|
Радиальные и осевые нагрузки Yilmaz EN
|
|

|
|
