Техническое описание МЧ-100, МЧ-125, МЧ-160, 1МЧ-160
Мотор-редукторы червячные серии МЧ предназначены для понижения угловой скорости и увеличения момента. Серия МЧ имеет три типоразмера: МЧ-100, МЧ-125, МЧ-160. Диапазон передаточных чисел составляет 8 – 80, а мощность электродвигателей от 0,75 до 11 кВт. Корпус редуктора отлит из чугуна и имеет ребра для отвода тепла.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Нагрузка постоянная или изменяемая не превышающая максимальный момент
- реверс в обе стороны, без изменений рабочих характеристик
- климатические условия соответствуют ГОСТ 15150-69 (У2, У3, Т2)
- при использование общепромышленных асинхронных электродвигателей внешняя среда должна быть неагрессивной и невзрывоопасной.

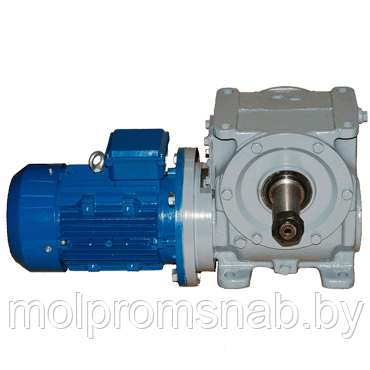

Мотор-редукторы МЧ-100, МЧ-125

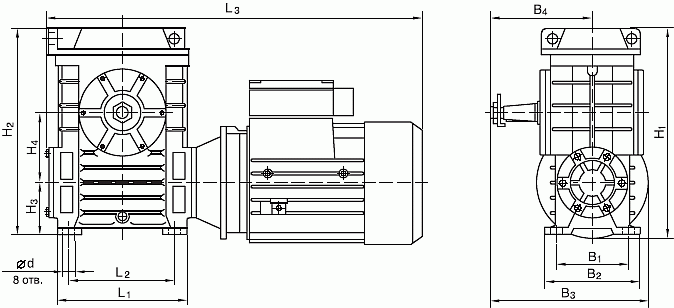

Мотор-редукторы МЧ-160, 1МЧ-160
Габаритные и присоединительные размеры


ТИПОРАЗМЕР
|
H2
|
H3
|
H4
|
L1
|
L2
|
В1
|
В2
|
В3
|
В4
|
d
|
МЧ-100
|
312
|
100
|
100
|
240
|
200
|
140
|
175
|
357
|
225
|
19
|
МЧ-125
|
396
|
111
|
125
|
275
|
230
|
190
|
230
|
390
|
230
|
19
|
1МЧ-160
|
465
|
140
|
160
|
350
|
300
|
230
|
280
|
441
|
280
|
22
|
ТИПОРАЗМЕР
|
L3
|
H1
|
эл./дв.
|
АИР90
|
АИР100
|
АИР112
|
АИР132
|
АИР90
|
АИР100
|
АИР112
|
АИР132
|
МЧ-100
|
585
|
600
|
-
|
-
|
337
|
337
|
-
|
-
|
МЧ-125
|
665
|
680
|
750
|
-
|
410
|
410
|
435
|
-
|
1МЧ-160
|
-
|
760
|
805
|
835
|
-
|
465
|
475
|
500
|
Размеры выходного вала


ТИП
|
ВЫХДНЫЕ КОНЦЫ ВАЛОВ
|
L
|
L1
|
L2
|
L3
|
b
|
d
|
d1
|
t
|
m
|
МЧ-100
|
Конический
|
110
|
82
|
32
|
25
|
12
|
45
|
М30х2- 8g
|
23,45
|
-
|
МЧ-125
|
110
|
82
|
38
|
30
|
14
|
55
|
М36х3 -8g
|
28,95
|
-
|
1МЧ-160
|
140
|
105
|
50
|
40
|
18
|
70
|
М48х3- 8g
|
36,38
|
-
|
МЧ-100
|
Цилиндрический
|
110
|
-
|
-
|
-
|
14
|
45
|
-
|
48,5
|
-
|
МЧ-125
|
110
|
-
|
-
|
-
|
16
|
55
|
-
|
59
|
-
|
1МЧ-160
|
140
|
-
|
-
|
-
|
20
|
70
|
-
|
74,5
|
-
|
МЧ-100
|
Вал полый шлицевой
|
205
|
90
|
57,5
|
-
|
-
|
45
|
46
|
-
|
2
|
МЧ-125
|
230
|
110
|
60
|
-
|
-
|
55
|
60
|
-
|
2,5
|
1МЧ-160
|
275
|
130
|
72,5
|
-
|
-
|
70
|
72
|
-
|
2,5
|
Установочное положение

Технические характеристики
Номинальная скорость вращения выходного вала об/мин
|
Радиальная консольная нагрузка, приложенная к центру выходного вала, Н
|
Крутящий момент на тихоходном валу
Нм
|
КПД с ПВ, 100%
|
Габарит двигателя АИР
|
Мощность электродвигателя,
кВт
|
Уровень шума, дБА, не более
|
Масса
кг
|
Мотор-редуктор МЧ-100
|
180
|
5500
|
270
|
93
|
112М4
|
5,5
|
80
|
100
|
140
|
350
|
93
|
112М4
|
5,5
|
100
|
112
|
430
|
92
|
112М4
|
5,5
|
100
|
90
|
380
|
89
|
100L4
|
4,0
|
90
|
71
|
350
|
87
|
100S4
|
3,0
|
84
|
56
|
440
|
87
|
100S4
|
3,0
|
84
|
45
|
445
|
70
|
100S4
|
3,0
|
84
|
35,5
|
460
|
78
|
90L4
|
2,2
|
77
|
28
|
580
|
77
|
90L4
|
2,2
|
77
|
22,4
|
472
|
69
|
90L6
|
1,5
|
77
|
18
|
580
|
69
|
90L6
|
1,5
|
77
|
14
|
625
|
61
|
90L6
|
1,5
|
77
|
11,4
|
401
|
58
|
90LА8
|
0,75
|
77
|
8,2
|
506
|
58
|
90LА8
|
0,75
|
77
|
Мотор-редуктор МЧ-125
|
180
|
8000
|
270
|
93
|
112М4
|
5,5
|
80
|
131
|
140
|
350
|
93
|
112М4
|
5,5
|
131
|
112
|
430
|
92
|
112М4
|
5,5
|
131
|
90
|
520
|
89
|
112М4
|
5,5
|
131
|
71
|
650
|
88
|
112М4
|
5,5
|
131
|
56
|
595
|
87
|
100L4
|
4,0
|
121
|
45
|
690
|
81
|
100L4
|
4,0
|
121
|
35,5
|
640
|
79
|
100S4
|
3,0
|
115
|
28
|
580
|
77
|
90L4
|
2,2
|
108
|
22,4
|
715
|
76
|
90L4
|
2,2
|
108
|
18
|
805
|
69
|
90L4
|
2,2
|
108
|
14
|
695
|
71
|
90L6
|
1,5
|
108
|
11,4
|
766
|
68
|
90L6
|
1,5
|
108
|
8,2
|
760
|
60
|
90LВ8
|
1,1
|
108
|
Мотор-редуктор 1МЧ-160
|
180
|
11000
|
550
|
94
|
132М4
|
11,0
|
80
|
204
|
140
|
700
|
93
|
132М4
|
11,0
|
204
|
112
|
870
|
93
|
132М4
|
11,0
|
204
|
90
|
1060
|
91
|
132М4
|
11,0
|
204
|
71
|
1300
|
88
|
132М4
|
11,0
|
204
|
56
|
1630
|
87
|
132М4
|
11,0
|
204
|
45
|
1935
|
83
|
132М4
|
11,0
|
204
|
35,5
|
1615
|
79
|
132S4
|
7,5
|
204
|
28
|
1916
|
73
|
132S4
|
7,5
|
190
|
22,4
|
1663
|
74
|
112М4
|
5,5
|
163
|
18
|
2069
|
74
|
112М4
|
5,5
|
163
|
14
|
1880
|
70
|
112МВ6
|
4,0
|
163
|
11,4
|
1763
|
66
|
112МА6
|
3,0
|
160
|
8,2
|
1638
|
66
|
112МА8
|
2,2
|
160
|
|
