Конструктивные особенности
- Типоразмер 030, 040, 050, 063, 075, 090 ― изготавливается из алюминиевого сплава, литого под давлением;
- Типоразмер 110, 130,150 ― изготавливается из серого чугуна с механической обработкой;
- Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
- Окраска редуктора синяя ― RAL 5010.
Замечания по условиям применения
- Не допускается использование редуктора в качестве мультипликатор (повышающего угловую скорость выходного вал);
- Не допускается использование редуктора при высоких моментах инерции выходной нагрузки;
- Не рекомендуется использовать редуктор в качестве привода подъемных механизмов;
- Высокая динамическая нагрузка может снизить срок службы редуктора;
- При использовании редуктора при температуре ниже -30°C или выше 40°C следует использовать масло соответствующее нужной температуре;
- Запрещено использовать редуктор в агрессивных химических средах;
- Максимальный крутящий момент не должен превышать номинальное значение указанное в технических характеристиках более чем в два раза;
- Срок службы редуктора зависит от сервис фактора (SF), и составляет 8700 часов при условии (f.s.≥1).

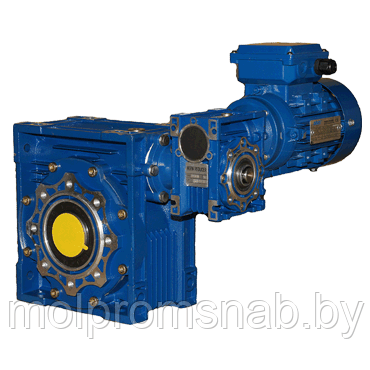

Внешний вид мотор-редукторов DRV
Габаритные и присоединительные размеры DRV

|
A
|
B
|
G1
|
H
|
I
|
R
|
H2
|
I2
|
N2
|
R2
|
Z
|
~Kg
|
025-030
|
70
|
45
|
63
|
40
|
30
|
57
|
35
|
25
|
22,5
|
48
|
100
|
1,9
|
025-040
|
70
|
45
|
78
|
50
|
40
|
71,5
|
35
|
25
|
22,5
|
48
|
115
|
3
|
030-040
|
80
|
55
|
78
|
50
|
40
|
71,5
|
40
|
30
|
29
|
57
|
122
|
3,5
|
030-050
|
80
|
55
|
92
|
60
|
50
|
84
|
40
|
30
|
29
|
57
|
132
|
4,7
|
030-063
|
80
|
55
|
112
|
72
|
63
|
107
|
40
|
30
|
29
|
57
|
150
|
7,4
|
040-050
|
100
|
70
|
92
|
60
|
50
|
84
|
50
|
40
|
36,5
|
71,5
|
140,5
|
5,8
|
040-063
|
100
|
70
|
112
|
72
|
63
|
107
|
50
|
40
|
36,5
|
71,5
|
161
|
8,5
|
040-075
|
100
|
70
|
120
|
89
|
75
|
123
|
50
|
40
|
36,5
|
71,5
|
178,5
|
11,3
|
040-090
|
100
|
70
|
140
|
103
|
90
|
144
|
50
|
40
|
36,5
|
71,5
|
197
|
15,3
|
050-090
|
120
|
80
|
140
|
103
|
90
|
144
|
60
|
50
|
43,5
|
84
|
214
|
16,5
|
050-110
|
120
|
80
|
155
|
127,5
|
110
|
167,5
|
60
|
50
|
43,5
|
84
|
237
|
24,5
|
063-110
|
144
|
109
|
155
|
127,5
|
110
|
167,5
|
72
|
63
|
53
|
107
|
237
|
27,2
|
063-130
|
144
|
109
|
170
|
147,5
|
130
|
187,5
|
72
|
63
|
53
|
107
|
245
|
54,2
|
063-150
|
144
|
109
|
200
|
170
|
150
|
230
|
72
|
63
|
53
|
107
|
275
|
90,2
|
Фланец выходного вала

|
030
|
040
|
050
|
063
|
075
|
090
|
110
|
130
|
150
|
FA
|
KA
|
54,5
|
67
|
90
|
82
|
111
|
111
|
131
|
140
|
155
|
KB
|
6
|
7
|
9
|
10
|
13
|
13
|
15
|
15
|
15
|
KC
|
4
|
4
|
5
|
6
|
6
|
6
|
6
|
6
|
6
|
KN
|
50
|
60
|
70
|
115
|
130
|
152
|
170
|
180
|
180
|
KM
|
68
|
80 min
|
90 min
|
150
|
165
|
175
|
230
|
255
|
255
|
KO
|
6.5 (n°4)
|
9 (n°4)
|
11 (n°4)
|
11 (n°4)
|
11 (n°4)
|
11 (n°4)
|
14 (n°8)
|
16 (n°8)
|
16 (n°8)
|
KP
|
80
|
110
|
125
|
180
|
200
|
210
|
280
|
320
|
320
|
KQ
|
70
|
95
|
110
|
142
|
170
|
200
|
260
|
290
|
290
|
KW
|
45°
|
45°
|
45°
|
45°
|
45°
|
45°
|
45°
|
22.5°
|
22.5°
|

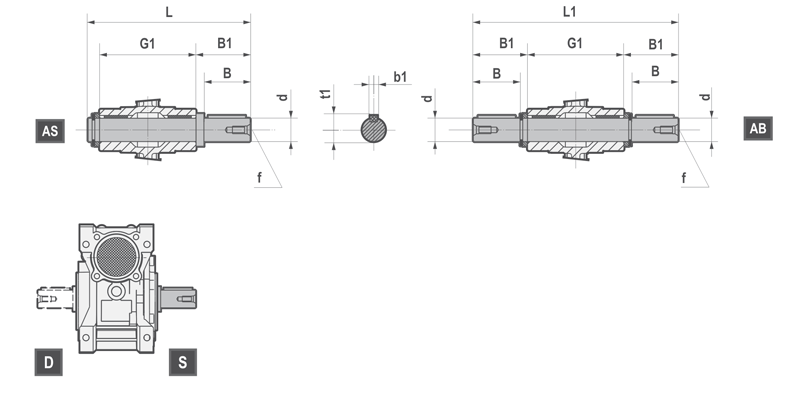

Размеры выходного вала

|
030
|
040
|
050
|
063
|
075
|
090
|
110
|
130
|
150
|
d
|
14 h6
|
18 h6
|
25 h6
|
25 h6
|
28 h6
|
35 h6
|
42 h6
|
45 h6
|
50 h6
|
B
|
30
|
40
|
50
|
50
|
60
|
80
|
80
|
80
|
82
|
B1
|
32,5
|
43
|
53,5
|
53,5
|
63,5
|
84,5
|
84,5
|
85
|
87
|
G1
|
63
|
78
|
92
|
112
|
120
|
140
|
155
|
170
|
200
|
L
|
102
|
128
|
153
|
173
|
192
|
234
|
249
|
265
|
297
|
L1
|
128
|
164
|
199
|
219
|
247
|
309
|
324
|
340
|
374
|
f
|
M6
|
M6
|
M10
|
M10
|
M10
|
M12
|
M16
|
M16
|
M16
|
b1
|
5
|
6
|
8
|
8
|
8
|
10
|
12
|
14
|
14
|
t1
|
16
|
20,5
|
28
|
28
|
31
|
38
|
45
|
48,5
|
53,5
|
Рычаг крутящего момента

|
030
|
040
|
050
|
063
|
075
|
090
|
110
|
130
|
150
|
K1
|
85
|
100
|
100
|
150
|
200
|
200
|
250
|
250
|
250
|
G
|
14
|
14
|
14
|
14
|
25
|
25
|
30
|
30
|
30
|
KG
|
24
|
31,5
|
38,5
|
49
|
47,5
|
57,5
|
62
|
69
|
84
|
KH
|
8
|
10
|
10
|
10
|
20
|
20
|
25
|
25
|
25
|
R
|
15
|
18
|
18
|
18
|
30
|
30
|
35
|
35
|
35
|
Монтажные позиции


1 ― Первая ступень; 2 ― Вторая ступень
|
