Двухступенчатые червячные мотор-редукторы МЧ2-160: характеристики, устройство, принцип работы.
|
|
|
Универсальные червячные двухступенчатые мотор-редукторы серии МЧ2-160 предназначены для понижения скорости, используются в агрегатах требующих низкие скорости и высокий момент. Данная серия способна выдавать момент до 4000Нм в соотношение передаточных чисел 70-4000. Основные характеристики соответствуют серии редукторов 1Ч160 т.к. он используется в качестве второй ступени мотор-редуктора. Базовая серия комплектуется общепромышленным асинхронным электродвигателем, по желанию заказчика возможна установка двигателей специального исполнения. |
|
Техническое описание мотор-редуктора МЧ 2-160
Редуктор МЧ2-160 имеет две ступени. В качестве первой ступени используется редуктор серии 2Ч-80, а в качестве второй редуктор 1Ч-160. Суммарное передаточное отношение может достигать 4000/1. Корпус мотор-редуктора изготовлен из чугуна. Выходной вал в базовой комплектации конический. Диаметр выходного вала ― 70 мм.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ МЧ2-160
- Нагрузка постоянная или изменяемая не превышающая максимальный момент
- реверс в обе стороны, без изменений рабочих характеристик
- климатические условия соответствуют ГОСТ 15150-69 (У2, У3, Т2)
- при использование общепромышленных асинхронных электродвигателей внешняя среда должна быть неагрессивной и невзрывоопасной.
Габаритные и присоединительные размеры
Варианты сборки
Установочное положение

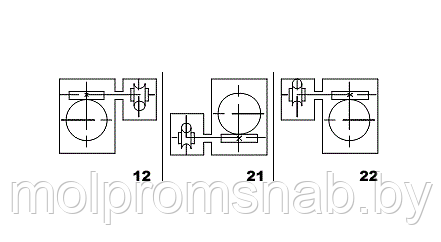

Вариант сборки червячной пары
Технические характеристики
|
ПАРАМЕТР
|
ПЕРЕДАТОЧНОЕ ЧИСЛО ОБЩЕЕ
|
|
100
|
125
|
160
|
200
|
250
|
400
|
630
|
1000
|
1600
|
2500
|
4000
|
|
Номинальный крутящий момент на выходном валу,
Н.м
при ПВ>63%
|
1440
|
1970
|
1670
|
1710
|
1750
|
1985
|
2090
|
2210
|
2315
|
2055
|
1350
|
|
при ПВ<63%
|
1800
|
2465
|
2090
|
2140
|
2190
|
2480
|
2610
|
2760
|
2895
|
2570
|
1690
|
|
при ПВ=40%
|
1800
|
2465
|
2090
|
2140
|
2190
|
2480
|
2610
|
2760
|
2895
|
2570
|
1690
|
|
при ПВ=25%
|
2160
|
2525
|
2508
|
2570
|
2630
|
2980
|
3130
|
3310
|
3470
|
3085
|
2030
|
|
при ПВ=16%
|
2160
|
2525
|
3170
|
3210
|
3285
|
3720
|
3600
|
3750
|
4180
|
3855
|
2535
|
|
КПД, %s
при ПВ>63%
|
77
|
74
|
73
|
68
|
65
|
60
|
55
|
50
|
35
|
30
|
22
|
|
Термическая мощность, кВт
при ПВ>63%
|
3,15
|
3,15
|
3,15
|
3,47
|
2,90
|
2,90
|
2,05
|
1,24
|
1,09
|
0,92
|
0,92
|
|
Тип электродвигателя серии АИР
|
100L4
|
100L4
|
100L4
|
100L4
|
100S4
|
90L4
|
80B4
|
80A4
|
80A4
|
71B4
|
71A4
|
|
Мощность эл./дв, [кВт]
|
4,0
|
4,0
|
4,0
|
4,0
|
3,0
|
2.2
|
1.5
|
1,1
|
1,1
|
0,75
|
0,55
|
|
Номинальная частота вращения выходного вала, об/мин
|
14,0
|
11,2
|
8,8
|
7,0
|
5,6
|
3,5
|
2,2
|
1,4
|
0,88
|
0,56
|
0,35
|
|
