Система обозначения мотор-редукторов серии MNHL
MNHL
|
F
|
– 25
|
– 2
|
– 49
|
– 28,7
|
– B3
|
– 0,55
|
– 177
|
– 380
|
– 50
|
– (4P) |
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12 |
1 – Серия редуктора (M(N)HL)
2 – Фланцевое исполнение (F)
3 – Диаметр выходного вала, мм (20, 25, 30, 40, 50, 60, 70)
4 – Количество ступеней (2, 3)
5 – Номинальное передаточное отношение редуктора
6 – Число оборотов выходного вала, об/мин
7 – Монтажное положение (В3, В6, В7, В8, V1, V3, V5, V6)
8 – Мощность электродвигателя, kW
9 – Крутящий момент на выходном валу, Nm
10 – Напряжение питания электродвигателя, V
11 – Частота питающей сети, Гц
12 – Количество полюсов электродвигателя (2, 4, 6)
|
Типоразмер
|
M max, Нм
|
D ― выходного вала,мм
|
MNHL 20
|
90
|
20
|
MNHL 25
|
205
|
25
|
MNHL 30
|
450
|
30
|
MNHL 35
|
560
|
35
|
MNHL 40
|
760
|
40
|
MNHL 50
|
1520
|
50
|
MNHL 60
|
3000
|
60
|
MNHL 70
|
5100
|
70
|
MNHL 90
|
7020
|
90
|
MNHL 100
|
12100
|
100
|
|

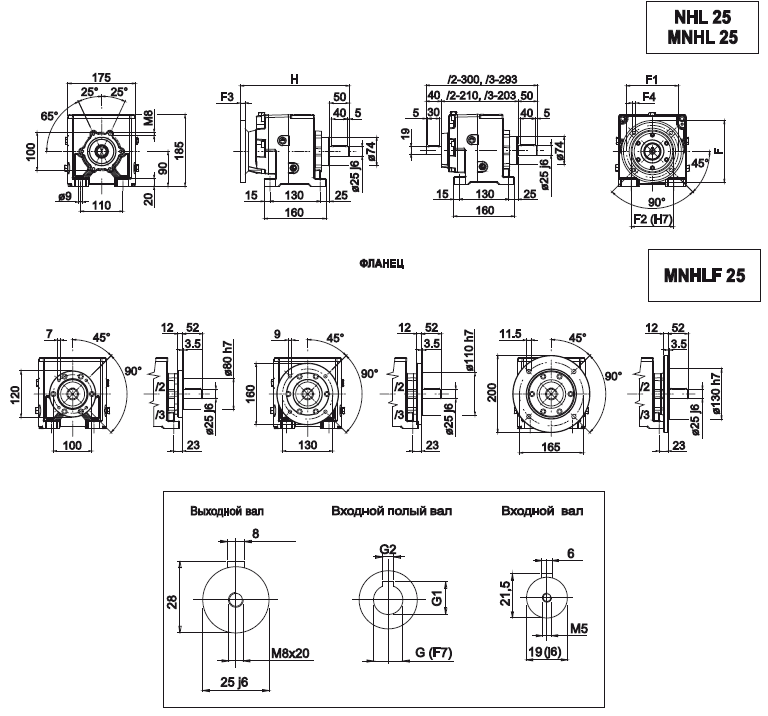

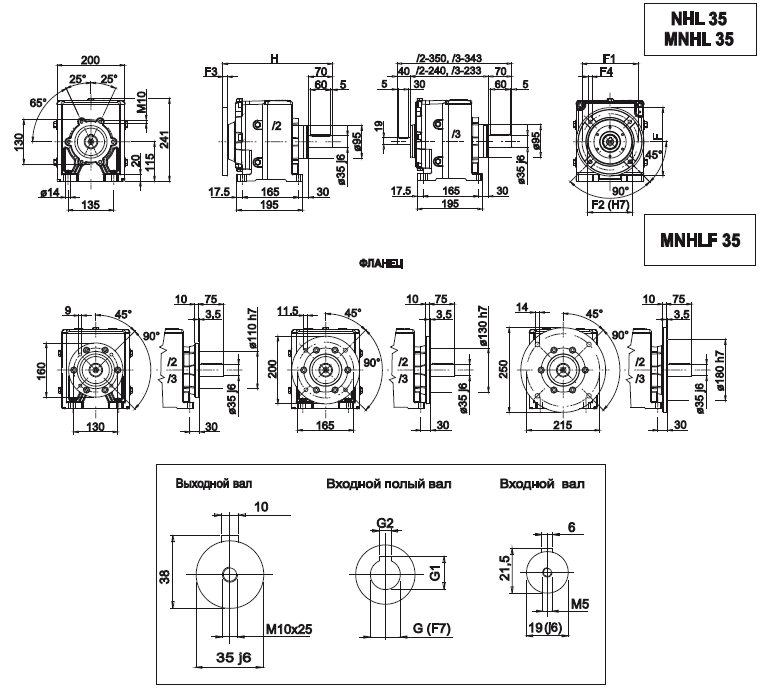

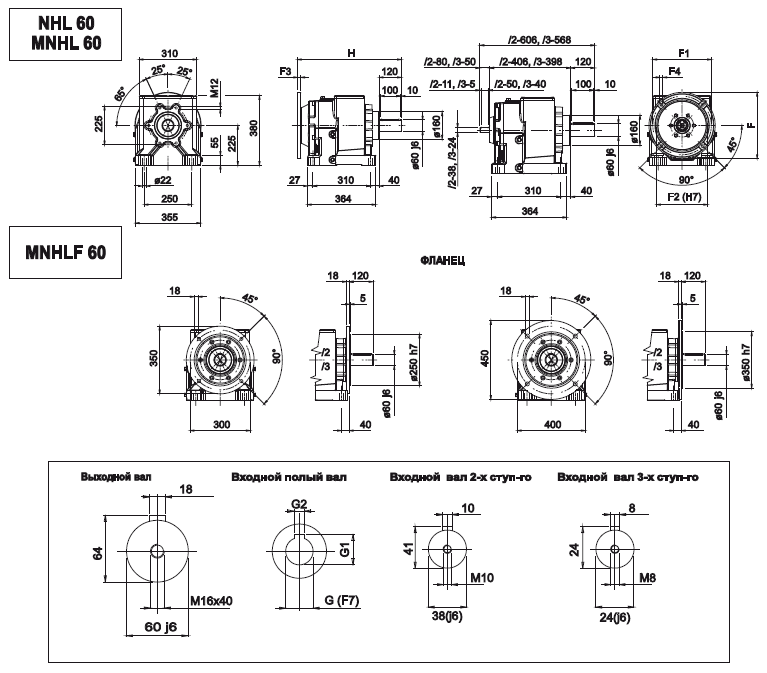

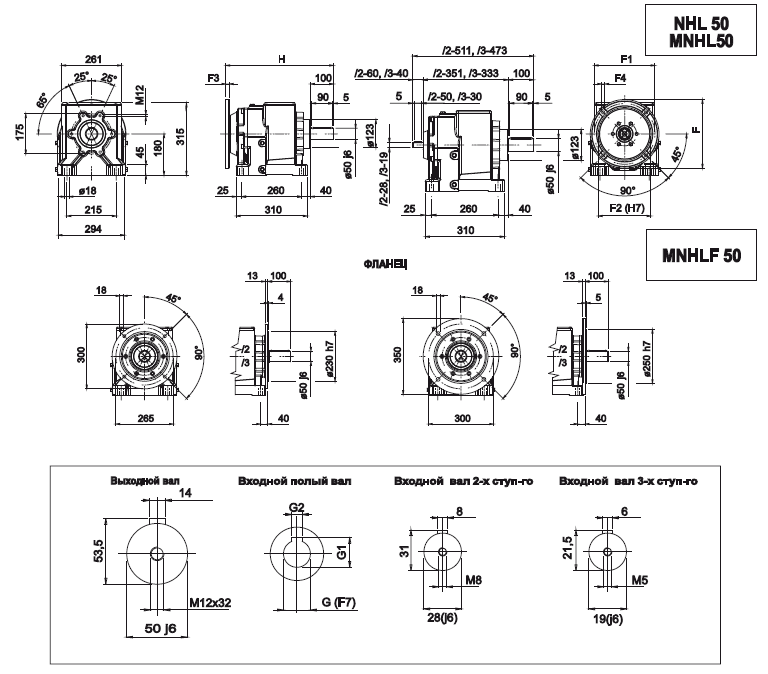

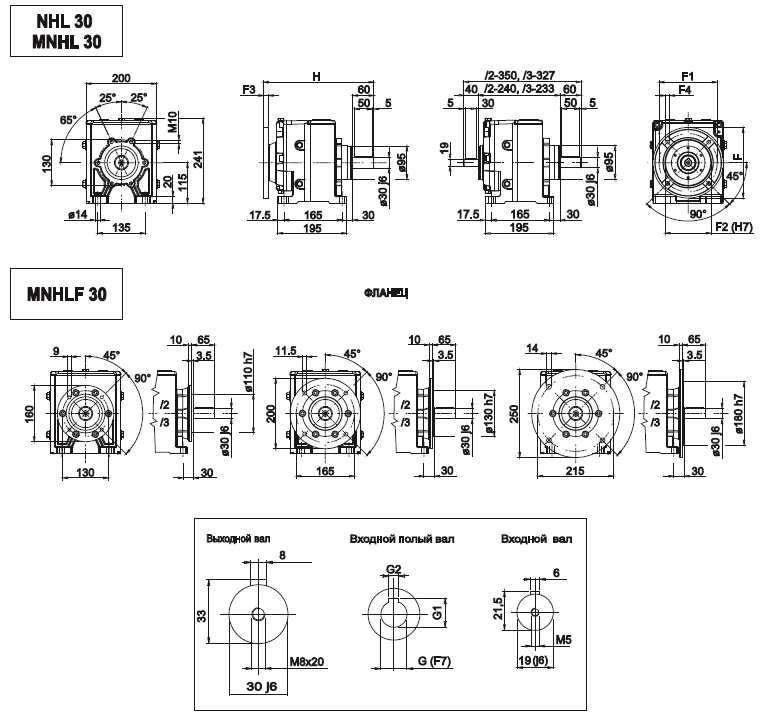

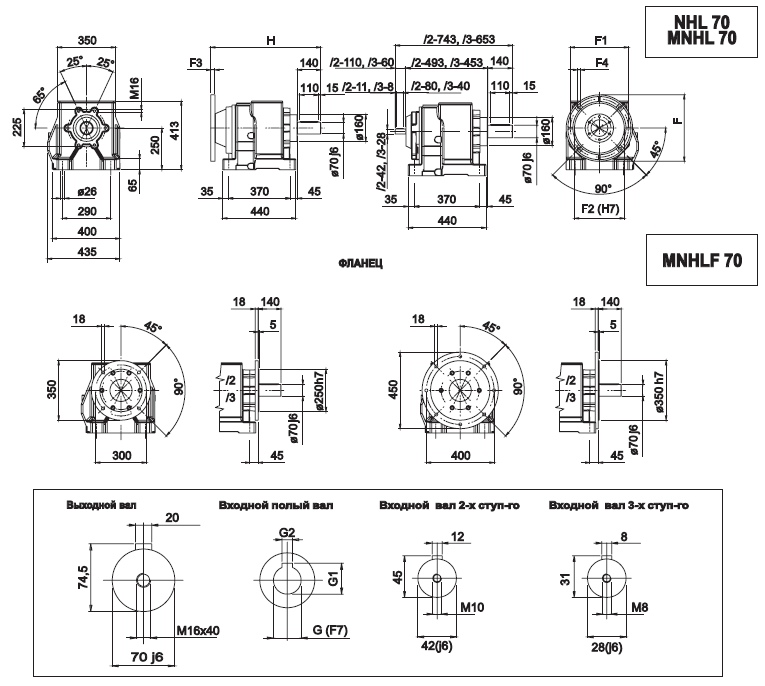

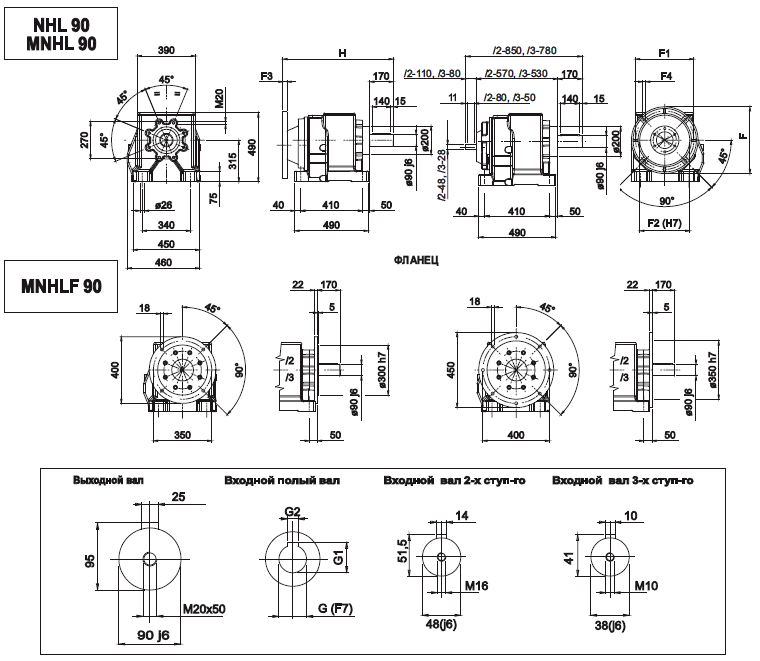

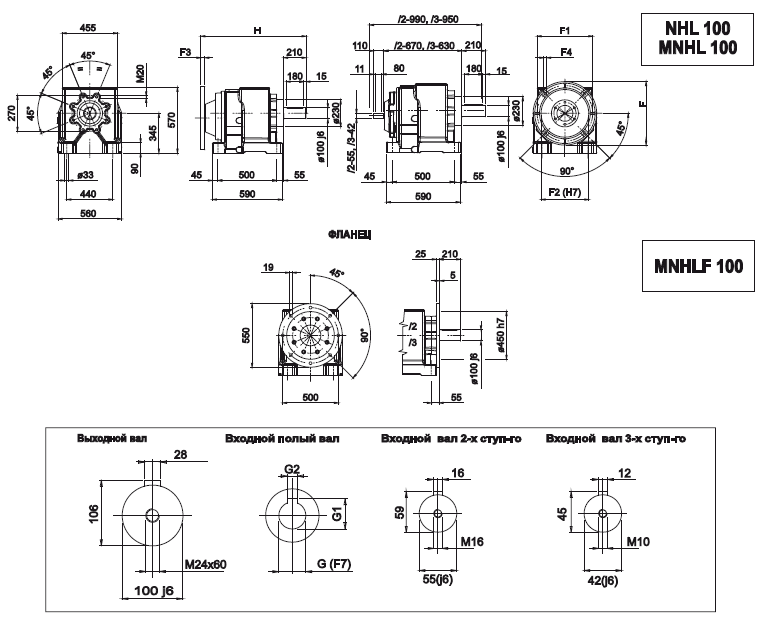

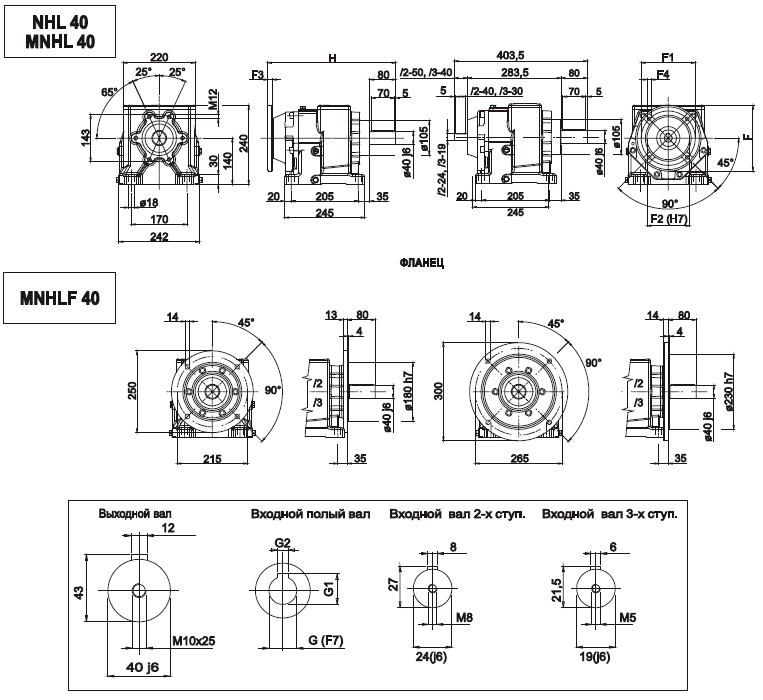

Габаритные и присоединительные размеры:

25/2-25/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...63 В5 /2F...63 В5
|
11
|
12,5
|
4
|
140
|
115
|
95
|
12
|
9
|
276
|
/2...71 B5/2F...71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10
|
9
|
282
|
/2...80 В5 /2F...80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
11
|
11
|
276
|
/2...90 В5 /2F...90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
11
|
11
|
276
|
/2(/2F)...100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
13
|
13
|
276
|
/3...56 В5 /3F...56 В5
|
9
|
10,4
|
3
|
120
|
100
|
80
|
8
|
7
|
269
|
/3...63 В5 /3F...63 В5
|
11
|
12,8
|
4
|
140
|
115
|
95
|
12
|
9
|
268
|
/3 ...71 B5/3F...71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10,5
|
9
|
267
|

30/2 -30/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
12... 71 B5/2F .. 71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10
|
9
|
317
|
/2... 80B5/2F .. 80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
11
|
11
|
311
|
/2... 90B5/2F .. 90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
11
|
11
|
311
|
/2...100-112 В5 /2F...100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
13
|
13
|
311
|
/3... 56B5/3F .. 56 В5
|
9
|
10,4
|
3
|
120
|
100
|
80
|
8
|
7
|
318
|
/3... 63B5/3F .. 63 В5
|
11
|
12,8
|
4
|
140
|
115
|
95
|
12
|
9
|
317
|
/3... 71 B5/3F .. 71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10,5
|
9
|
316
|
/3... 80B5/3F .. 80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
10,5
|
11
|
300
|

35/2-35/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...71 В5 /2F...71
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10
|
9
|
332
|
/2...80 B5/2F...80
|
19
|
21,8
|
6
|
200
|
165
|
130
|
11
|
11
|
326
|
/2...90 В5 /2F...90
|
24
|
27,3
|
8
|
200
|
165
|
130
|
11
|
11
|
326
|
/2 (/2F) ...100-112
|
28
|
31,3
|
8
|
250
|
215
|
180
|
13
|
13
|
329
|
12 (/2F)...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
15
|
14
|
342
|
/3...56 В5 /3F...56
|
9
|
10,4
|
3
|
120
|
100
|
80
|
8
|
7
|
318
|
/3...63 В5 /3F...63
|
11
|
12,8
|
4
|
140
|
115
|
95
|
12
|
9
|
317
|
/3...71 B5/3F...71
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10,5
|
9
|
316
|
/3...80 B5/3F...80
|
19
|
21,8
|
6
|
200
|
165
|
130
|
10,5
|
11
|
316
|

40/2-40/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2... 80 B5/2F...80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
15
|
11,5
|
392
|
12... 90 B5/2F...90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
15
|
11,5
|
395
|
12...100-112 B5/2F...100-112
|
28
|
31,3
|
8
|
250
|
215
|
180
|
15
|
14
|
395
|
12... 132 B5/2F... 132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
15
|
14
|
425
|
/3...63B5/3F...63 В5
|
11
|
12,8
|
4
|
140
|
115
|
95
|
12
|
9
|
379,5
|
/3... 71 B5/3F...71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
10
|
9
|
385,5
|
/3... 80 B5/3F...80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
11
|
11
|
379,5
|
/3... 90 B5/3F...90 BS
|
24
|
27,3
|
8
|
200
|
165
|
130
|
11
|
11
|
379,5
|

50/2 ― 50/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...90B5/2F... 90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
15
|
11,5
|
467
|
/2...100-112 B5/2F...100-112
|
28
|
31,3
|
8
|
250
|
215
|
180
|
15
|
14
|
470
|
/2 ... 132 B5/2F ... 132В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
15
|
14
|
470
|
/2 ... 160 B5/2F ... 160В5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
19
|
18
|
500
|
/3... 63B5/3F ... 63 В5
|
11
|
12,8
|
4
|
140
|
115
|
95
|
7,5
|
9
|
447
|
13... 71 B5/3F ... 71 В5
|
14
|
16,3
|
5
|
160
|
130
|
110
|
12
|
9
|
453
|
/3 ... 80 В5 /3F ... 80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
13,5
|
11
|
447
|
/3... 90B5/3F ... 90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
13,5
|
11
|
447
|
/3...100-112 B5/3F...100-112
|
28
|
31,3
|
8
|
250
|
215
|
180
|
16
|
13
|
450
|

60/2 ― 60/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2(/2F)... 100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
25
|
М12
|
551
|
/2...132 B5/2F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
551
|
/2...160 B5/2F...160 В5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
551
|
/2...180 B5/2F...180 В5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
551
|
/2...200 B5/2F...200 В5
|
55
|
59,3
|
16
|
400
|
350
|
300
|
25
|
18
|
551
|
13... 80 B5/3F ... 80 В5
|
19
|
21,8
|
6
|
200
|
165
|
130
|
15
|
11,5
|
534
|
13... 90 B5/3F ... 90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
15
|
11,5
|
534
|
/3(/3F)... 100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
15
|
14
|
537
|
/3...132 B5/3F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
15
|
14
|
537
|

70/2 ― 70/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...132 B5/2F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
658
|
/2...160 B5/2F...160 В5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
658
|
/2...180 B5/2F...180 В5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
658
|
/2...200 B5/2F...200 В5
|
55
|
59,3
|
16
|
400
|
350
|
300
|
25
|
18
|
658
|
/2...225 B5/2F...225 В5
|
60
|
64,4
|
18
|
450
|
400
|
350
|
25
|
18
|
658
|
/3...90 В5 /3F...90 В5
|
24
|
27,3
|
8
|
200
|
165
|
130
|
15
|
11,5
|
609
|
/3(/3F)...100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
15
|
14
|
612
|
/3...132 B5/3F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
15
|
14
|
612
|
/3...160 B5/3F...160 В5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
19
|
14
|
642
|

90/2-90/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...132 B5/2F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
728
|
/2...160 B5/2F...160B5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
728
|
/2...180 B5/2F...180B5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
728
|
/2...200 B5/2F...200 В5
|
55
|
59,3
|
16
|
400
|
350
|
300
|
25
|
18
|
728
|
/2...225 B5/2F...225 В5
|
60
|
64,4
|
18
|
450
|
400
|
350
|
25
|
18
|
775
|
/2...250 В5/2F...250 В5
|
65
|
69,4
|
18
|
550
|
500
|
450
|
25
|
19*
|
775
|
/3(/3F)...100-112 В5
|
28
|
31,3
|
8
|
250
|
215
|
180
|
25
|
М12
|
730
|
/3...132 B5/3F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
730
|
/3...160 B5/3F...160B5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
730
|
/3 ...180 В5 /3F...180 В5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
730
|

100/2 -100/3
|
G
|
G1
|
G2
|
F
|
F1
|
F2
|
F3
|
F4
|
Н
|
/2...132 В5 /2F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
815
|
/2...160 B5/2F...160B5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
865
|
/2... 180 B5/2F...180B5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
865
|
/2...200 В5 /2F...200 В5
|
55
|
59,3
|
16
|
400
|
350
|
300
|
25
|
18
|
905
|
/2...225 В5 /2F...225 В5
|
60
|
64,4
|
18
|
450
|
400
|
350
|
25
|
18
|
905
|
/2... 250 В5/2F...250 В5
|
65
|
69,4
|
18
|
550
|
500
|
450
|
25
|
19*
|
905
|
/3...132 В5 /3F...132 В5
|
38
|
41,3
|
10
|
300
|
265
|
230
|
25
|
М12
|
779
|
/3...160 B5/3F...160B5
|
42
|
45,3
|
12
|
350
|
300
|
250
|
25
|
17
|
819
|
/3...180 В5 /3F...180 В5
|
48
|
51,8
|
14
|
350
|
300
|
250
|
25
|
17
|
819
|
/3...200 В5 /3F...200 В5
|
55
|
59,3
|
16
|
400
|
350
|
300
|
25
|
18
|
859
|
/3...225 В5 /3F...225 В5
|
60
|
64,4
|
18
|
450
|
400
|
350
|
25
|
18
|
859
|

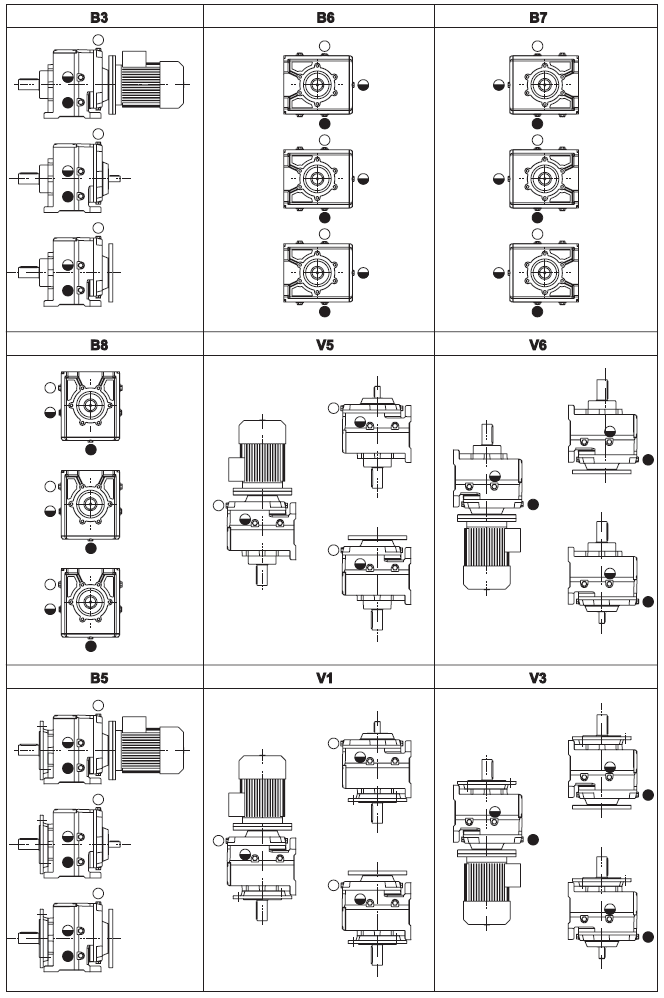

Монтажные положения и количество масла, заливаемого в мотор-редукторы MNHL

Тип редуктора
|
Монтажная позиция
|
B3
|
B5
|
B6
|
B7
|
B8
|
V1
|
V3
|
V5
|
V6
|
NHL 20/2 (*)
|
0,26
|
0,26
|
0,26
|
0,26
|
0,26
|
0,26
|
0,26
|
0,26
|
0,26
|
NHL 25/2 (*)
|
1,3
|
1,3
|
1,3
|
1,3
|
1,4
|
1,5
|
1,3
|
1,5
|
1,3
|
NHL 30/2 (*)
|
1,8
|
1,8
|
1,9
|
1,9
|
2,3
|
2,3
|
2,3
|
2,3
|
2,3
|
NHL 35/2 (*)
|
1,8
|
1,8
|
2
|
2
|
2,4
|
2,4
|
2,4
|
2,4
|
2,4
|
NHL 40/2
|
1,6
|
1,6
|
2,6
|
2,6
|
3,6
|
2,8
|
3,5
|
2,8
|
3,5
|
NHL 50/2
|
5
|
5
|
6,5
|
6,5
|
7,2
|
7
|
7
|
7
|
7
|
NHL 60/2
|
7,5
|
7,5
|
9
|
9
|
10,5
|
10,5
|
8
|
10,5
|
8
|
NHL 70/2
|
11
|
11
|
15
|
15
|
17
|
21
|
17
|
21
|
17
|
NHL 90/2
|
14,5
|
14,5
|
18,5
|
18,5
|
25
|
30
|
28
|
30
|
28
|
NHL 100/2
|
25
|
25
|
33
|
33
|
38
|
45
|
|
45
|
|
NHL 25/3 (*)
|
1,35
|
1,35
|
1,25
|
1,25
|
1,3
|
1,3
|
1,35
|
1,3
|
1,35
|
NHL 30/3 (*)
|
2,1
|
2,1
|
2
|
2
|
2,2
|
2,2
|
1,8
|
2,2
|
1,8
|
NHL 35/3 (*)
|
2,1
|
2,1
|
2
|
2
|
2,2
|
2,2
|
1,8
|
2,2
|
1,8
|
NHL 40/3
|
1,5
|
1,5
|
2,75
|
2,75
|
3,5
|
2,75
|
3,3
|
2,75
|
3,3
|
NHL 50/3
|
3,1
|
2,9
|
4,8
|
5
|
4,7
|
8
|
7,7
|
8
|
7,7
|
NHL 60/3
|
5,4
|
5
|
7,8
|
8,7
|
7,5
|
13,2
|
12,5
|
13,3
|
12,5
|
NHL 70/3
|
7,5
|
7
|
11,9
|
12,9
|
11,3
|
20
|
19,1
|
20,5
|
19,5
|
NHL 90/3
|
15
|
15
|
|
|
|
|
|
|
|
NHL 100/3
|
25
|
25
|
|
|
|
|
|
|
|

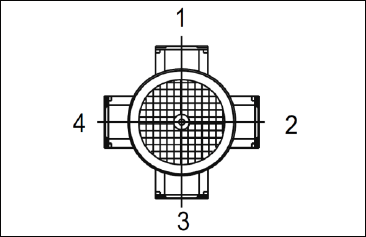

Положение клемной коробки эл.двигателя

Вес редукторов серии MNHL, кг
Габарит
|
Вес, кг
|
NHL 20/2
|
4,5
|
NHL 25/2
|
15,5
|
NHL 30/2
|
26
|
NHL 35/2
|
28
|
NHL 40/2
|
35
|
NHL 50/2
|
52
|
NHL 60/2
|
104,5
|
NHL 70/2
|
160
|
NHL 90/2
|
205
|
NHL 100/2
|
380
|
NHL 25/3
|
14,5
|
NHL 30/3
|
25,5
|
NHL 35/3
|
27,5
|
NHL 40/3
|
34
|
NHL 50/3
|
59,5
|
NHL 60/3
|
110
|
NHL 70/3
|
185
|
NHL 90/3
|
230
|
NHL 100/3
|
400
|
|
