Соосно-цилиндрические мотор-редукторы VARMEC (Вармек) серии RCV141, RCV191, RCV241, RCV281, RCV381, RCV162, RCV202, RCV203, RCV252, RCV253, RCV302, RCV303, RCV352, RCV353, RCV2452, RCV453, RCV552, RCV553, RCV602, RCV603: характеристики, устройство, принцип работы.
|
Серия имеет следующие типоразмеры:
RCV141, RCV191, RCV241, RCV281, RCV381, RCV162, RCV202, RCV203, RCV252, RCV253, RCV302, RCV303, RCV352, RCV353, RCV2452, RCV453, RCV552, RCV553, RCV602, RCV603
Мотор-редукторы VARMEC следующие варианты исполнения:
- "RCV P" ― крепление лапы
- "RCV NF" ― опорный фланец
- "RCV PF" ― комби вариант (лапы + фланец)
- "CV" ― входной вал под муфту или шкив
- "RCV" ― входной фланец и втулка под электродвигатель
Пример условного обозначения для заказа:
RCV 20-2-P-5,49-80B5-B3-...
RCV – серия редуктора (CV, RCV)
20 – типоразмер (одна ступень 14, 19, 24, 28, 38) (две или три ступени 16, 20, 25, 30, 35, 45, 55, 58, 60)
2 – количество ступеней редукции
А – алюминиевый корпус редуктора
P – вариант исполнения (P, N, F, PF, NF)
5,49 – передаточное отношение
80B5 – размер фланца электродвигателя
B3 – монтажное положение
.... – дополнительные опции
|
Типоразмер
|
M max, Нм
|
D ― выходного вала,
мм
|
RCV141
|
35
|
11, 16, 19, 20
|
RCV191
|
50
|
14, 19, 20, 24, 25
|
RCV241
|
50
|
14, 19, 20, 24, 25
|
RCV281
|
110
|
24, 25, 28, 30, 32
|
RCV381
|
140
|
28, 30, 32, 38, 40
|
RCV162
|
75
|
11, 14, 16, 19, 20
|
RCV202A
|
105
|
14, 16, 19, 20, 24, 25, 28, 30
|
RCV202 RCV203
|
110
|
14, 16, 19, 20, 24, 25, 28, 30
|
RCV252 RCV253A
|
215
|
19, 24, 25, 28, 30
|
RCV302 RCV303
|
345
|
25, 28, 30, 32, 35,38, 40
|
RCV352 RCV353
|
442
|
28, 30, 32, 35, 38, 40
|
RCV2452 RCV453
|
750
|
40, 42, 45, 48
|
RCV552 RCV553
|
1200
|
40, 45, 48, 50, 55, 60
|
RCV602 RCV603
|
3250
|
60, 65, 70
|
|

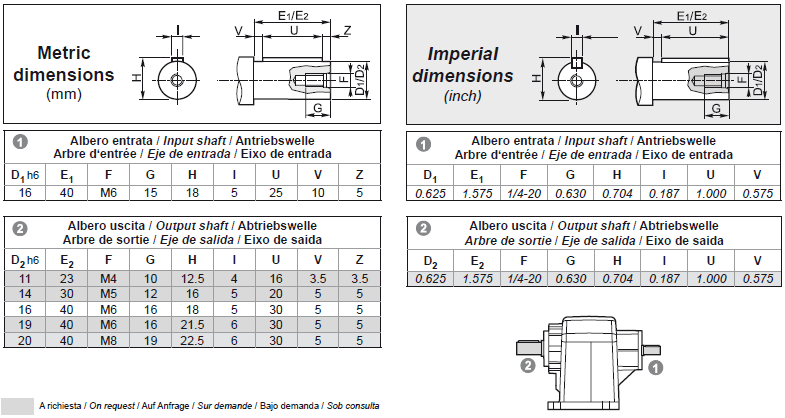

Габаритные и присоединительные размеры:




















|
