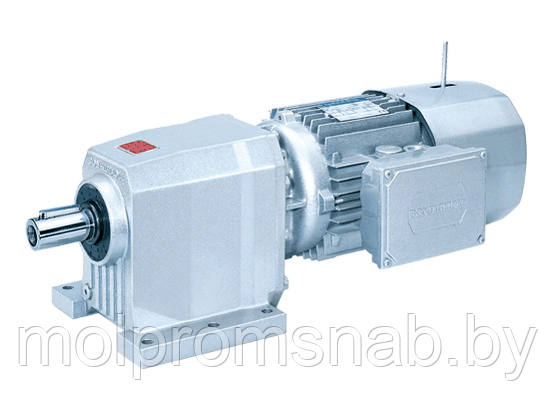

Соосно-цилиндрический мотор-редуктор C (BONFIGLIOLI)

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание
Цилиндрические соосные мотор-редукторы Bonfiglioli (Бонфиглиоли) серии C 05, C 11, C 21, C 31, C 35, C 41, C 51, C 61, C 70, C 80, C 90, C 100: характеристики, устройство, принцип работы, цена |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Серия имеет следующие типоразмеры:
|
Редуктор C ― СЕРИЯ ИЗДЕЛИЯ: ГЕЛИКОИДАЛЬНЫЙ СООСНО-ЦИЛИНДРИЧЕСКИЙ РЕДУКТОР Электродвигатель M ― ТИП ДВИГАТЕЛЯ ВОЗМОЖНЫЕ ВАРИАНТЫ (M ― Компактный трехфазный интегральный электродвигатель, BN ― Трехфазный электродвигатель IEC) Тормоз FD ― ТИП ТОРМОЗА (FD ― постоянный ток, FA, BA ― переменный ток) |
|
Опции для редукторов
SO ― Редукторы C05, C11, C21,C31, C35, C41, обычно заполняемые на заводе смазкой на весь период эксплуатации, поставляются без смазки.
LO ― Редукторы C51, C61, C70,C80, C90, C100, обычно поставляемые без смазки, поставляются заполненными долговечным синтетическим маслом, в количестве, соответствующем указанному в заказе рабочему положению.
DV ― Двойные сальники на входном валу. Опция предусмотрена только для редукторов, сочленяемых с компактными интегральными электродвигателями.
VV ― Сальники из специального материала «Viton»® на входном валу.
PV ― Сальники из специального материала «Viton» ® на входном и выходном валах.
Опции для электродвигателей
AA, AC, AD ― Угол расположения рычага ручной разблокировки тормоза относительно соединительной коробки (вид со стороны вентилятора электродвигателя). При отсутствии иных указаний рычаг ручной разблокировки тормоза (для электродвигателей с тормозом и устройством ручной разблокировки) располагается под углом 90° по часовой стрелке к месту расположения соединительной коробки (расположение AB). Иной угол расположения в соответствии с имеющимися опциями указывается в заказе. Стандартное исполнение = 90° по часовой стрелке.AA = 0°, AC = 180°, AD = 90° против часовой стрелки.
AL, AR ― Антиреверсное устройство – стопор обратного хода (только для электродвигателей серии M). Обеспечивает вращение только против часовой стрелки для редукторов с 2 и 4 ступенями редукции и вращение по часовой стрелке для редукторов с 3 ступенями редукции (вид со стороны выходного вала редуктора).
CF ― Емкостный фильтр.
D3 ― Биметаллические предохранители (3 шт).
E3 ― Термисторы (3 шт.) для односкоростных и двухскоростных электродвигателей (в соответствии с классом изоляции).
F1 ― Маховик плавного разгона и остановки.
H1 - Противоконденсатные нагреватели. Стандартное напряжение питания 230В± 10%.
PN ― Для электродвигателей, работающих от сети частотой 60 Гц, указывается нормированная мощность, приведенная к значению при питании электродвигателя от сети с частотой 50 Гц.
PS ― Двусторонний выходной вал (опция не совместима с вариантами исполнения RC и U1).
RC ― Защитный колпак (опция несовместима с опцией PS).
RV ― Балансировка ротора по классу вибрации R.
TC ― Исполнение TC является вариантом исполнения электродвигателя с защитным колпаком, предназначенным для применения в текстильной промышленности. Данная опция не применима к электродвигателям с двусторонним валом привода (модификация PS), двигателям в исполнениях EN1, EN2 и EN3, а также к двигателям с тормозом BA.
TP ― Тропикализация обмоток электродвигателя.
U1 ― Принудительное охлаждение с отдельной клемной коробкой. (опция не совместима с опциями PS и CUS).
U2 ― Принудительное охлаждение с автономным питанием без отдельной клеммной коробки. Подключение проводников выполнено при сборке. Опция не совместима с опциями PS и CUS. Исполнение возможно для электродвигателей BN 71…BN 132, M1…M4.
Габаритные и присоединительные размеры
-

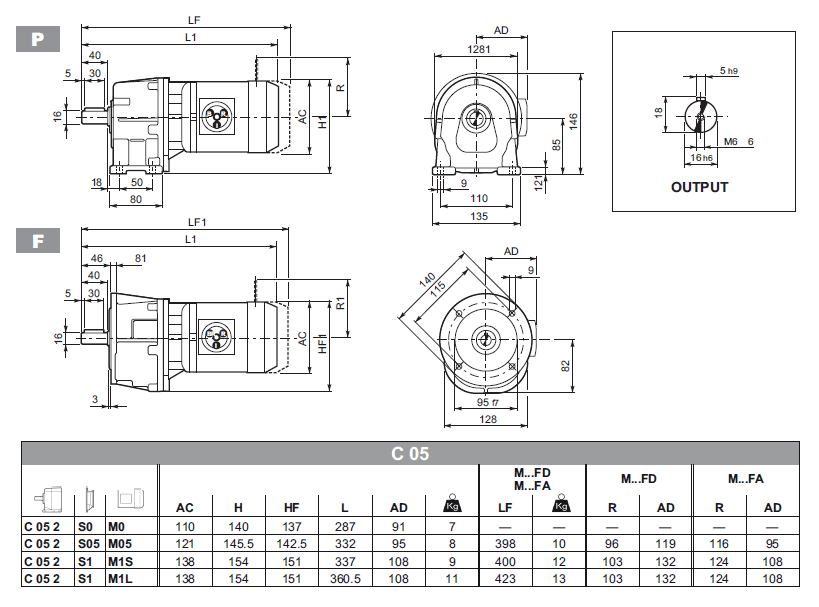

C052 M
-
C 11
-
C 21
-
C 31
-
C 35
-
C 41
-

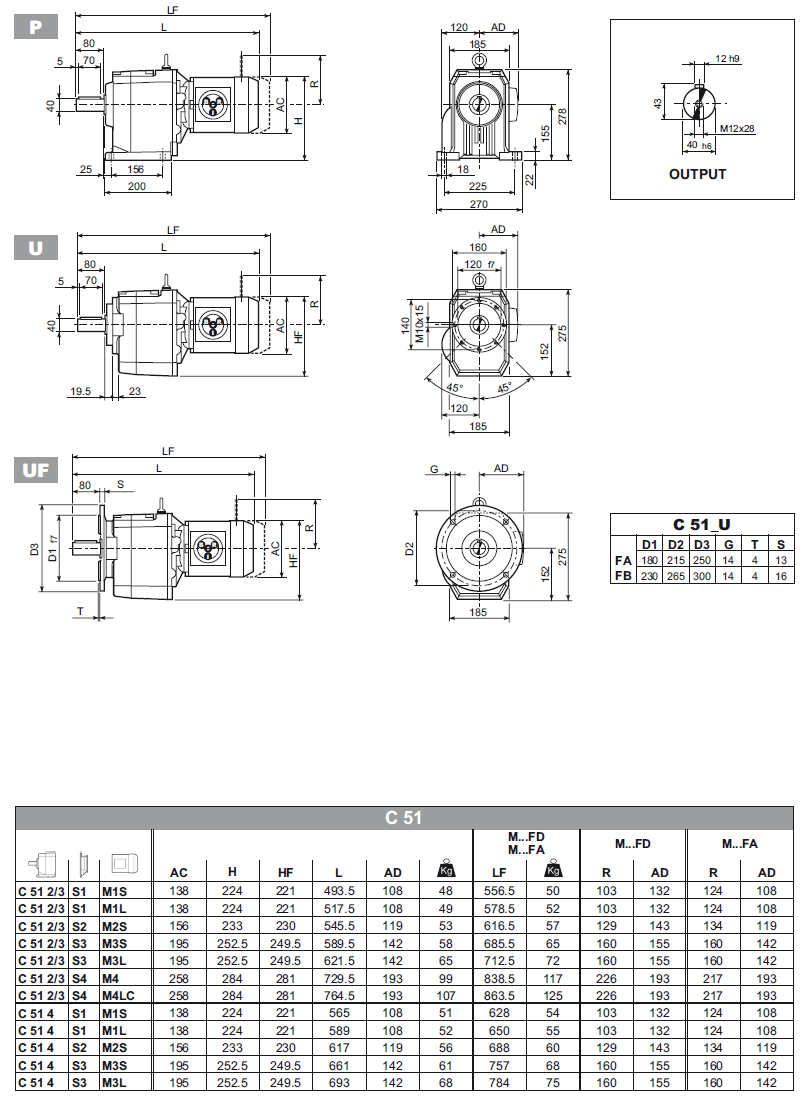

C 51
-

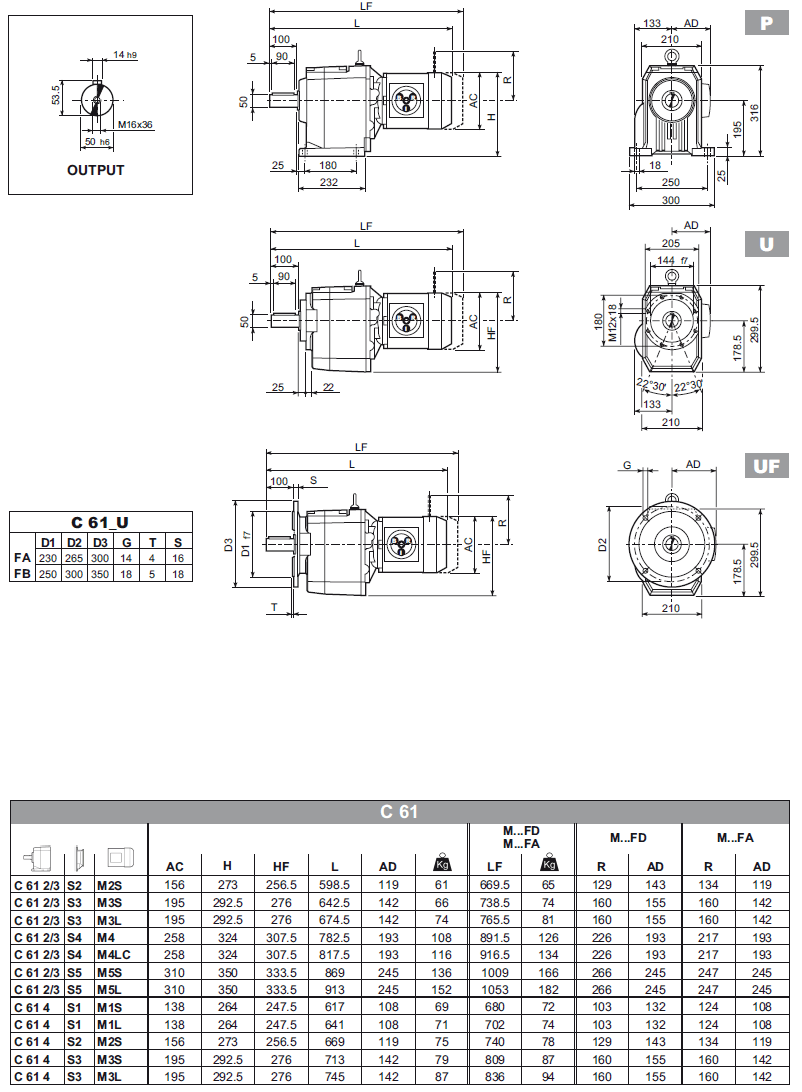

C 61
-
C 70
-
C 80
-

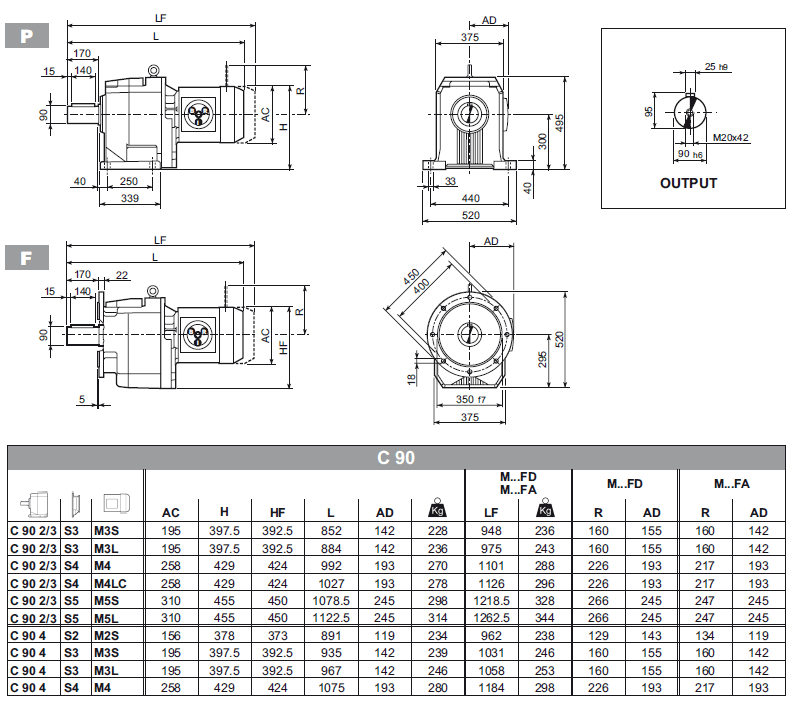

C 90
-

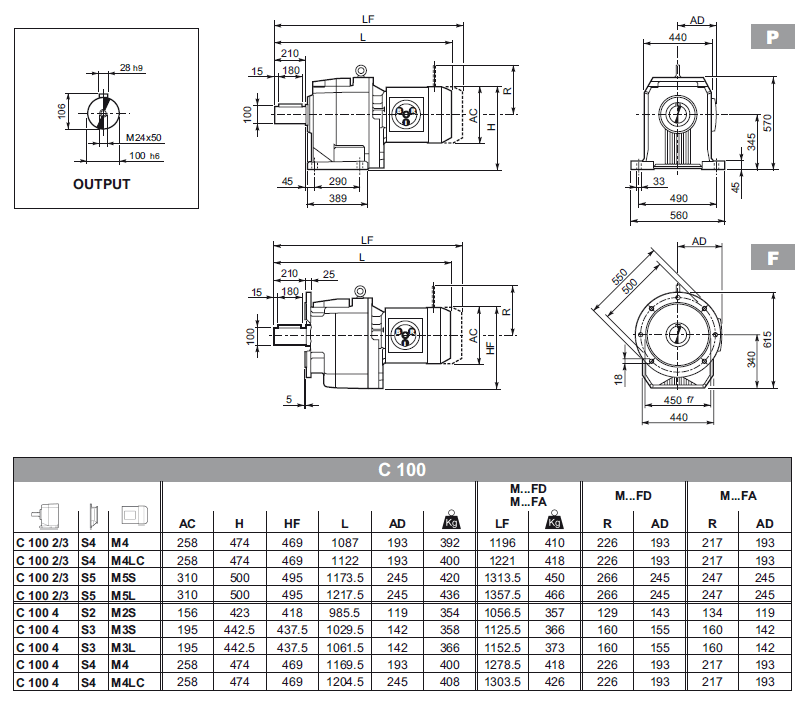

C 100
Положение клемн
Монтажные положения |
|
ой коробки эл.двигателя
Вес редукторов, кг
C 05
|
5
|
C 11
|
8
|
C 21
|
10
|
C 31
|
13
|
C 35
|
22
|
C 41
|
32
|
C 51
|
53
|
C 61
|
67
|
C 70
|
96
|
C 80
|
154
|
C 90
|
250
|
C 100
|
402
|
Информация для заказа
- Цена: Цену уточняйте
