Мотор-редукторы планетарные одно-, двух-, трехступенчатые типоразмеров 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-6

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание
Мотор-редукторы планетарные одно-, двух-, трехступенчатые типоразмеров 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125
![]() |
![]() |
G110 ― Исполнение на лапах |
G310 ― Исполнение фланцевое
|

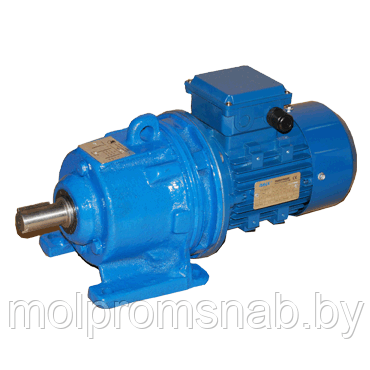

Планетарные мотор-редукторы серии 3МП
Мотор-редукторы планетарные одно-, двух-, трехступенчатые типоразмеров 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).
Условия применения редукторов:
-
Режим работы ― продолжительный, с продолжительностью работы 8-24 ч/сут;
-
Нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
-
Внешняя среда ― неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
-
Климатическое исполнение У(N) — умеренный климат, категория размещения 3 ― эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т ― тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С;
-
Высота над уровнем моря ― до 1000 м;
Для комплектации мотор-редукторов 3МП-25, 3МП-31.5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125 применяются асинхронные двигатели серии 4АМ, серии АИР, серии АИ (отечественного производства) или серии 1LF7, серии 1LA7, серии 1LA9, серии MS (импортного производства). По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).
Мотор-редукторы планетарные. Тип 3МП
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ 3МП
Габаритные и присоединительные размеры.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ЛАПАХ)
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ)
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП
Мотор-редуктор
|
d
|
d1
|
l
|
l1
|
b
|
t
|
3МП-25
|
25
|
М16х1,5
|
60
|
42
|
5
|
13,45
|
3МП-31,5
|
28
|
М16х1,5
|
60
|
42
|
5
|
14,95
|
3МП-40
|
35
|
М20х1,5
|
80
|
58
|
6
|
18,55
|
3МП-50
|
45
|
М30х2,0
|
110
|
82
|
12
|
23,45
|
3МП-63
|
55
|
М36х3,0
|
110
|
82
|
14
|
28,95
|
3МП-80
|
70
|
М48х3,0
|
140
|
105
|
18
|
36,38
|
3МП-100
|
80
|
М56х4,0
|
170
|
130
|
20
|
41,25
|
3МП-125
|
110
|
М80х4,0
|
210
|
165
|
25
|
55,88
|
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП
Мотор-редуктор
|
d
|
l
|
b
|
t
|
3МП-25
|
25k6
|
42
|
8
|
28
|
3МП-31,5
|
28k6
|
60
|
8
|
31
|
3МП-40
|
35k6
|
80
|
10
|
38
|
3МП-50
|
45k6
|
110
|
14
|
48,5
|
3МП-63
|
55k6
|
110
|
16
|
59
|
3МП-80
|
70k6
|
140
|
20
|
74,5
|
3МП-100
|
80k6
|
160
|
22
|
85
|
3МП-125
|
110k6
|
220
|
28
|
116
|
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП
Мотор-редуктор
|
d
|
l
|
b
|
t
|
3МП-25
|
по индивидуальному заказу
|
|||
3МП-31,5
|
25Н7
|
55
|
8
|
28,1
|
3МП-40
|
30Н7
|
70
|
8
|
33,1
|
3МП-50
|
40Н7
|
80
|
12
|
43,3
|
3МП-63
|
по индивидуальному заказу
|
|||
3МП-80
|
по индивидуальному заказу
|
|||
3МП-100
|
по индивидуальному заказу
|
|||
3МП-125
|
по индивидуальному заказу
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 3МП
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:
3МП-50-28-1,5-G110-Ц-У3, 380В
где:
3МП ― тип мотор-редуктора;
50 ― радиус расположения осей сателлитов, мм;
28 ― номинальная частота вращения выходного вала, об/мин;
1,5 ― мощность комплектующего электродвигателя, кВт;
G110 ― конструктивное исполнение по способу монтажа;
Ц ― вариант исполнения выходного вала;
У3 ― климатическое исполнение и категория размещения;
380В- номинальное напряжение сети переменного тока.
Информация для заказа
- Цена: Цену уточняйте
