Техническое описание МПО2М-10, МПО2М-15
Мотор-редукторы серии МПО2М изготовлены из чугуна и позволяют получить крутящий момент в пределах 55 – 2262Нм. Монтаж редуктора осуществляется на лапах или на опорном фланце. Диаметр выходного вала редуктора МПО2М-10 – 40 мм, а МПО2М-15 – 65 мм. В виду того, что данная серия рассчитана работать на химическом производстве, в большинстве случаев редукторы комплектуются взрывозащищенными электродвигателями.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Вращение выходного вала в обе стороны без изменений скорости и выходного момента
- Непрерывность работы до 24 ч/сут при соблюдении требований (по ГОСТ 183-74)
- Нагрузка постоянная или переменная, не превышающая максимально допустимый момент
- Температура внешней среды от -40°С до +45°С
- Климатические условия класса У и Т, категория размещения 2 и 3
- Высота над уровнем моря не должна превышать 1000 м, допускается эксплуатация редуктора на высоте более 1000 м при соблюдении требований описанных в ГОСТ 183-74.
Мотор-редукторы МПО2М-10, МПО2М-15 по способу монтажа имеют четыре модификации:
- Щ ― горизонтальное исполнение крепление на лапах)
- Ф ― горизонтальное исполнение (крепление на опорном фланеце)
- В – вертикальное исполнение (крепление на опорном фланеце)
- ВК ― крепление на опорном фланеце, кольцевая канавка на валу.
Технические характеристики
Мотор-редуктор
|
Электродвигатель
|
Типоразмер
|
Передаточное число
|
Номинальная частота вращения выходного вала, об/мин
|
масса мотор-редуктора, кг,не более.
|
Корректированный уровень звуковой мощности по шкале А, дБ, не более
|
Тип
|
Мощность, кВт
|
МПО2М-10
|
23,1
|
63
|
102
|
89
|
4АМХ100s4
|
3
|
142
|
2В100s4
|
28,2
|
50
|
102
|
4АМХ100s4
|
142
|
2В100s4
|
86
|
86
|
4АМХ80B4
|
1,5
|
100
|
B80B4
|
81
|
4АМХ71B4
|
0,75
|
88
|
B71B4
|
45,5
|
31,5
|
86
|
4АМХ80B4
|
1,5
|
100
|
B80B4
|
45,5
|
31,5
|
81
|
86
|
4АМХ71B4
|
0,75
|
88
|
B71B4
|
66,5
|
20
|
86
|
4АМХ80B4
|
1,5
|
100
|
B80B4
|
81
|
4АМХ71B4
|
0,75
|
88
|
B71B4
|
81,6
|
16
|
81
|
4АМХ71B4
|
88
|
B71B4
|
208
|
6,3
|
71
|
4АА63B4
|
0,37
|
85
|
B63B4
|
2190
|
0,63
|
71
|
4АА63B4
|
85
|
B63B4
|
МПО2М-15
|
24,6
32,1
|
59
45
|
267
|
93
|
4АМ132М4
|
11
|
315
|
2В132М4
|
252
|
4АМ132s4
|
7,5
|
305
|
2В132s4
|
267
|
4АМ132М4
|
11
|
315
|
2В132М4
|
252
|
4АМ132s4
|
7,5
|
305
|
2В132s4
|
228
|
4АМ112МА4
|
5,5
|
270
|
2В112М4
|
46,9
|
31
|
228
|
4АМ112МА4
|
270
|
2В112М4
|
81,5
|
18
|
207
|
89
|
4АМХ100sА4
|
3
|
260
|
2В100s4
|
101,7
|
14
|
191
|
86
|
4АМХ80В4
|
1,5
|
204
|
В80В4
|
204
|
6,7
|
186
|
4АМХ71В4
|
0,75
|
195
|
В71В4
|
4,6
|
190
|
4АМХ80А6
|
202
|
В80А6
|
2469
|
0,56
|
186
|
4АМХ71А4
|
0,55
|
195
|
В71А4
|
0,55
|
Габаритные и присоединительные размеры

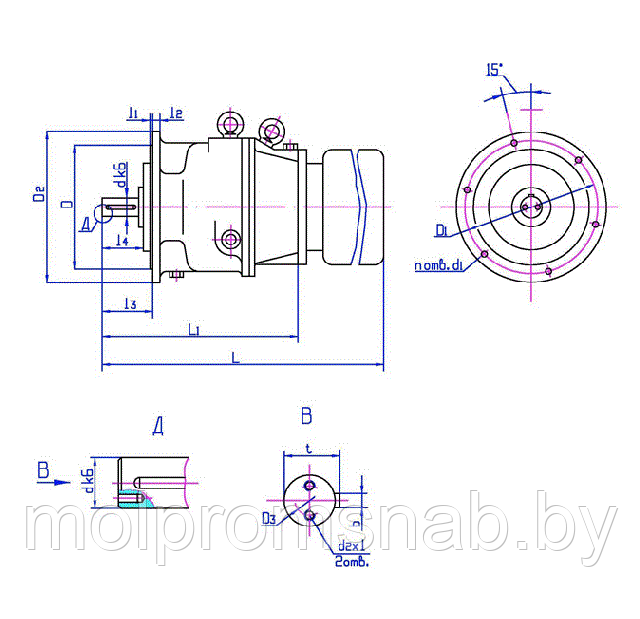

Ф ― горизонтальное исполнение (крепление на опорном фланеце)

Тип
|
L1
|
I1
|
I2
|
I3
|
I4
|
D
|
D1
|
D2
|
D3
|
n
|
d
|
d1
|
d2*1
|
b
|
t
|
МПО2М-10
|
420
|
6
|
16
|
110
|
80
|
270
|
300
|
330
|
20
|
6
|
40
|
13
|
M8*16
|
12
|
43
|
МПО2М-15
|
620
|
10
|
20
|
190
|
140
|
330
|
375
|
420
|
30
|
6
|
65
|
22
|
M10*22
|
18
|
69
|

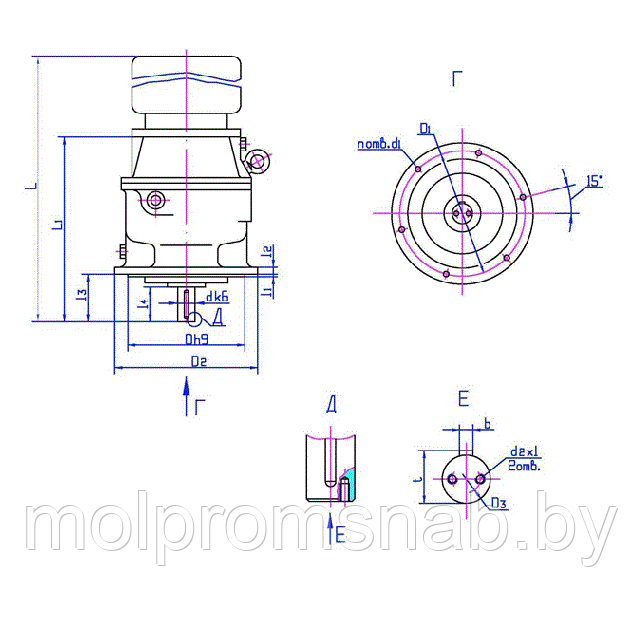

В – вертикальное исполнение (крепление на опорном фланеце)

ВК ― крепление на опорном фланеце, кольцевая канавка на валу

Тип
|
L1
|
I1
|
I2
|
I3
|
I4
|
I5
|
I6
|
D
|
D1
|
D2
|
D3
|
D4
|
D5
|
n
|
d
|
d1
|
d2*1
|
b
|
t
|
МПО2М-10
|
420
|
6
|
16
|
110
|
80
|
4
|
5
|
270
|
300
|
330
|
20
|
32
|
38
|
6
|
40
|
13
|
M8*16
|
12
|
43
|
МПО2М-15
|
620
|
10
|
20
|
190
|
140
|
6
|
8
|
330
|
375
|
420
|
30
|
55
|
62
|
6
|
65
|
22
|
M10*22
|
18
|
69
|
Щ ― горизонтальное исполнение крепление на лапах

Тип
|
L1
|
L2
|
L3
|
L4
|
H
|
H1
|
A
|
A1
|
B
|
B1
|
h
|
d
|
d1
|
d2*1
|
D3
|
b
|
t
|
МПО2М-10
|
420
|
125
|
40
|
60
|
370
|
160
|
150
|
250
|
210
|
300
|
20
|
40
|
17
|
M8*16
|
20
|
12
|
43
|
МПО2М-15
|
620
|
215
|
65
|
100
|
496
|
225
|
210
|
390
|
300
|
460
|
35
|
65
|
22
|
M10*22
|
30
|
18
|
69
|
|
