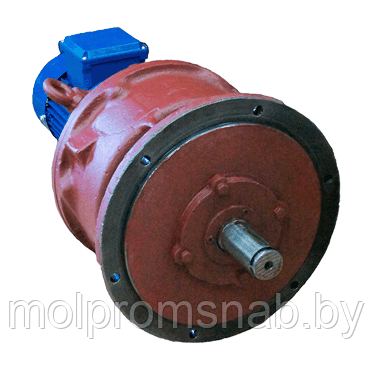

Мотор-редукторы планетарные одноступенчатые типа МПО1М-10: характеристики, устройство, принцип работы.
|
|
Одноступенчатые планетарные мотор-редукторы серии МПО1М-10 применятся преимущественно в химической промышленности. Способ крепления – опорный фланец, установка вертикальная или горизонтальная. Номенклатура серии МПО1М-10 представлена двумя вариантами передаточных чисел (5,74 и 7,34). Штатно на редукторы устанавливаются общепромышленные асинхронные электродвигатели серии АИР, возможна установка взрывозащищенных двигателей или двигателей со встроенным тормозом. |
|
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Реверс выходного вала в любую сторону без потери момента
- Время работы до 24 час/сут, режим работы S1 (ГОСТ 183-74)
- Напряжение питания 220/380В от сети переменного тока с частотой 50 Гц
- Климатические условия (У, Т) категория размещения (1, 2)
- Запыленность токопроводящей пылью не более 10мг/м3
- Температурный режим от -40°С до +45°С
- Частота вращения электродвигателя не должна превышать 1500 об/мин
- Максимально крутящий момент на выходном валу 430 Нм
- Радиальная и консольная нагрузка на выходном валу не должна превышать 1500Н.

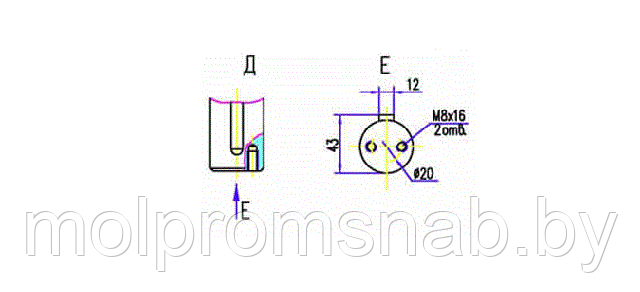

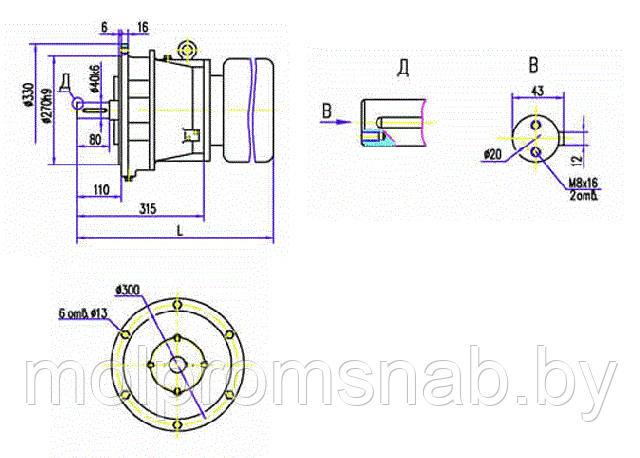

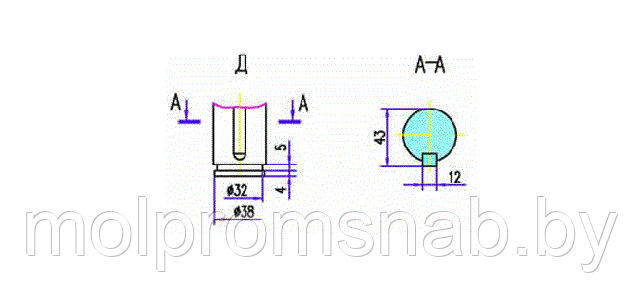

Габаритные и присоединительные размеры

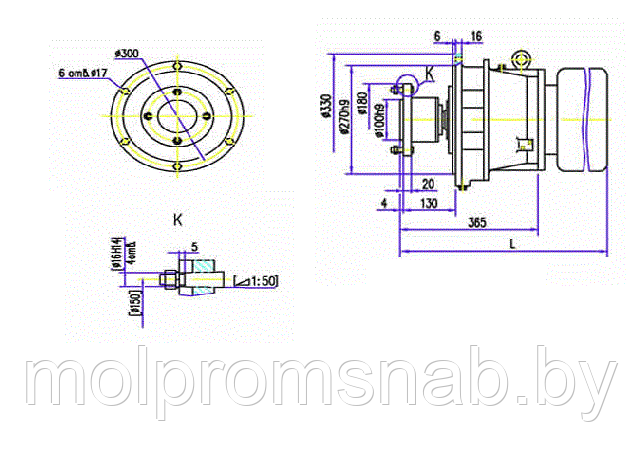

Ф ― горизонтальное исполнение (крепление на опорном фланеце)

В – исполнение

ВК – исполнение

Ф2В – исполнение

Ф2П – исполнение

Технические характеристики
Модель мотор-редуктора
|
Передаточное число
|
Частота вращения выходного вала, об/мин
|
Крутящий момент на выходном валу, Нм
|
Электродвигатель
|
Масса кг
|
Модель
|
Мощность, кВт
|
МПО1М-10-7,34-3,0/130
|
7,34
|
130
|
210
|
АИР112М6
|
3,0
|
125
|
МПО1М-10-5,74-3,0/170
|
5,74
|
170
|
160
|
АИР112М6
|
3,0
|
125
|
МПО1М-10-5,74-5,5/170
|
5,74
|
170
|
290
|
АИР132S6
|
5,5
|
150
|
МПО1М-10-7,34-3,0/195
|
7,34
|
195
|
140
|
АИР100S4
|
3,0
|
105
|
МПО1М-10-7,34-5,5/195
|
7,34
|
195
|
260
|
АИР112М4
|
5,5
|
125
|
МПО1М-10-5,74-3,0/250
|
5,74
|
250
|
110
|
АИР100S4
|
3,0
|
105
|
МПО1М-10-5,74-5,5/250
|
5,74
|
250
|
205
|
АИР112М4
|
5,5
|
125
|
МПО1М-10-5,74-7,5/250
|
5,74
|
250
|
278
|
АИР132S4
|
7,5
|
150
|
|
