УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ
- Направление вращения выходного вала в любую сторону без потери момента
- Режим работы до 24 час/сут, режим работы S1 (ГОСТ 183-74)
- Питание от сети переменного тока 220/380В с частотой 50 Гц
- Климатические условия (У, Т) категория размещения (1, 2)
- Степень запыленности помещения где находится мотор-редуктор не более 10мг/м3
- Рабочий температурный режим от -40°С до +50°С
- Скорость вращения электродвигателя не более 1500 об/мин
- Максимально крутящий момент на выходном валу 124 Нм.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ.
Мотор-редуктор МРВ 02-16-0,25/85 4А63А4 УЗ
-
МРВ 02 ― тип мотор-редуктора;
-
16 ― передаточное число;
-
0,25 кВт ― мощность электродвигателя;
-
85 об/мин ― фактическая частота вращения тихоходного вала;
-
4A63А4 ― тип электродвигателя;
-
У ― климатическое исполнение;
-
3 ― категория размещения;

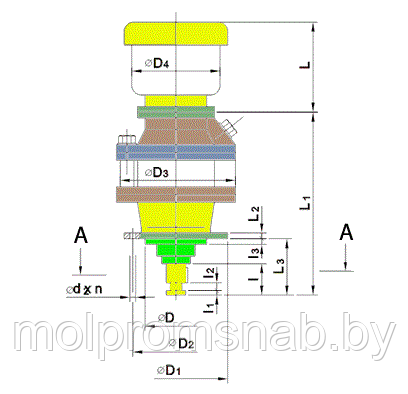

Габаритные и присоединительные размеры
Горизонтальное исполнение (крепление на опорном фланце)
 Выходной вал
Габарит |
L, мм |
D4, мм |
Масса, кг |
4А56А4
|
170
|
120
|
4,3
|
4А63А4
|
220
|
130
|
6,1
|
4A71A4
|
245
|
200
|
15,7
|
4A71B4
|
245
|
200
|
15,7
|
В63А4
|
245
|
160
|
20
|
В71B4
|
265
|
200
|
23
|
Размеры, мм |
МРВ 02
одноступенчатый |
МРВ 02
двухступенчатый |
МРВ 04 |
D
|
80h9
|
80h9
|
110h9
|
D1
|
130
|
130
|
175
|
D2
|
110
|
110
|
150
|
D3
|
152
|
152
|
205
|
l
|
33
|
33
|
45
|
l1
|
2
|
2
|
2
|
l2
|
3
|
3
|
3
|
l3
|
5
|
5
|
6
|
L1max
|
160
|
208
|
244
|
L2
|
9
|
9
|
10
|
L3
|
60
|
60
|
80
|
d1
|
18K6
|
18K6
|
22К6
|
t
|
20,5
|
20,5
|
24,5
|
b
|
6h9
|
6h9
|
6h9
|
d2
|
11
|
11
|
11
|
n
|
3
|
3
|
4
|
Масса без электродвигателя, кг
|
5,6
|
5,6
|
11,3
|
Технические характеристики
Типоразмер мотор-редуктора |
Передаточное число |
Частота вращения выходного вала, об/мин |
Крутящий момент на выходном валу, Н*м |
Электродвигатель |
Масса мотор-редуктора, кг |
типоразмер |
Мощность, кВт |
Масса, кг |
МРВ02-0,75 / 355
|
4
|
355
|
20
|
АИР71В4
|
0,75
|
15,7
|
20
|
МРВ02-0,75 / 280
|
5,14
|
280
|
25
|
МРВ02-0,75 / 180
|
7,7
|
180
|
38
|
МРВ02-0,25 / 85
|
16
|
85
|
27
|
АИР63А4
|
0,25
|
6,1
|
12
|
МРВ02-0,25 / 56
|
26,42
|
56
|
40
|
МРВ02-0,12 / 25
|
26,42
|
25
|
44
|
АИР56А4
|
0,12
|
4,3
|
10
|
МРВ04-0,75 / 85
|
16
|
85
|
80
|
АИР71В4
|
0,75
|
15,7
|
26
|
МРВ04-0,75 / 56
|
25,2
|
56
|
124
|
МРВ04-0,25 / 37,5
|
39,6
|
37,5
|
62
|
АИР63А4
|
0,25
|
6,1
|
16
|
МРВ04-0,25 / 25
|
59,44
|
25
|
92
|
|
