Техническое описание

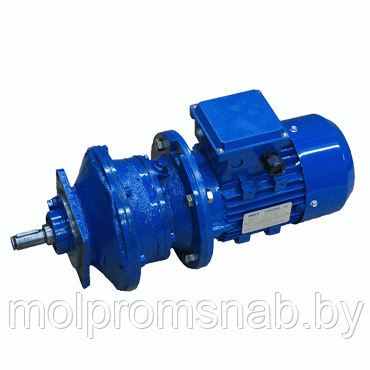

Зубчатые волновые мотор-редукторы ЗМВз выпускаются в различных модификациях: на лапах и на фланце. Комплектуются асинхронными электродвигателями переменного тока. Передаваемая мощность от 0,12 до 2,2 кВт, диапазон скоростей 6,3-35,5 об/мин, усилие на выходном валу 40 ― 1250 Нм.
Условия использования волновых мотор-редукторов:
-
Нагрузка постоянная/переменная по величине/направлению (в рамках допускаемого крутящего момента);
-
Работа длительная и с остановками, если того требует технологический процесс;
-
Вал выполняет вращения в обе стороны;
-
Атмосфера I и II в условиях запыленности воздуха не более 10 мг/м.куб.;
-
Климатические исполнения: «У» ― для категорий размещения 3, исполнение «УХЛ» и «О» ― для категории 4;
-
Условия рационального использования в части влияния мех.факторов внешней среды по группе М1.
Габаритные и присоединительные размеры
Фланцевое исполнение
Габаритные и присоединительные размеры
Исполнение на лапах
Габаритные и присоединительные размеры
|
Типоразмер мотор-редуктора
|
L
|
B
|
H
|
l
|
l1
|
l2
|
l3
|
l4
|
l5
|
d
|
|
не более
|
|
3МВз-63
|
365
|
130
|
155
|
36
|
55
|
80
|
51
|
3
|
15
|
22k6
|
|
3МВз-80
|
416
|
160
|
171
|
60
|
85
|
130
|
69
|
4
|
15
|
28k6
|
|
3МВз-160
|
690
|
270
|
275
|
110
|
140
|
210
|
124
|
4
|
25
|
55k6
|
|
Типоразмер мотор-редуктора
|
d1
|
d2
|
d3
|
d4
|
d5
|
b
|
b1
|
h1
|
h2
|
t
|
H1
|
|
3МВз-63
|
13
|
80
|
13
|
100
|
130
|
6
|
100
|
6
|
15
|
24,5
|
71
|
|
3МВз-80
|
15
|
100
|
15
|
130
|
160
|
8
|
155
|
7
|
15
|
31,0
|
80
|
|
3МВз-160
|
19
|
180
|
19
|
215
|
250
|
16
|
220
|
10
|
18
|
59
|
125
|
Технические характеристики ЗМВз
|
Наименование мотор-редуктора
|
Номинальная частота вращения выходного вала, об/мин
|
Номинальный крутящий момент на выходном валу, Н·м
|
Передаточное отношение редукторной части
|
Масса, кг
(не более)
|
Двигатель
|
|
Тип
|
Мощность кВт
|
|
3МВз-63
|
9,0
|
80
|
158
|
7,5
|
АИР56А4
|
0,12
|
|
12,0
|
71
|
125
|
АИР56А4
|
0,12
|
|
16,0
|
67
|
104
|
АИР56А4
|
0,12
|
|
18,0
|
56
|
78
|
АИР56А4
|
0,12
|
|
35,5
|
40
|
78
|
АИР56А2
|
0,18
|
|
3МВз-80
|
7,1
|
180
|
204
|
12,5
|
АИР63А4
|
0,25
|
|
9,0
|
160
|
164
|
АИР63А4
|
0,25
|
|
12,0
|
160
|
135
|
АИР63А4
|
0,25
|
|
16,0
|
150
|
101
|
АИР63А4
|
0,25
|
|
18,0
|
110
|
80
|
АИР63А4
|
0,25
|
|
35,5
|
80
|
80
|
АИР63А2
|
0,37
|
|
3МВз-160
|
6,3
|
1250
|
275
|
54
|
АИР80А4
|
1,1
|
|
7,1
|
1250
|
204
|
54
|
АИР80А4
|
1,1
|
|
9,0
|
1250
|
164
|
54
|
АИР80А4
|
1,1
|
|
12,0
|
1125
|
135
|
55
|
АИР80В4
|
1,5
|
|
16,0
|
1120
|
101
|
55
|
АИР80В4
|
1,5
|
|
18,0
|
880
|
80
|
55
|
АИР80В4
|
1,5
|
|
35,5
|
630
|
80
|
56
|
АИР80В2
|
2,2
|
Варианты размещения мотор-редуктора по способу монтажа
|
