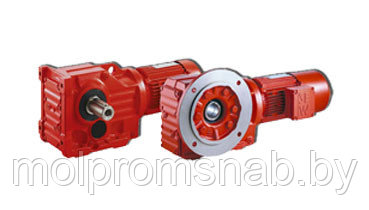

Цилиндро-конические мотор-редукторы серии K

влево

вправо

Цилиндро-конические мотор-редукторы серии K

В наличии
Оптом и в розницу

Цену уточняйте

+375 (44) 556-59-14

Заказ только по телефону

+375 (44) 556-59-14
Владимир
Минск, Беларусь
molpromsnab2016@yandex.ru
molpromsnab.deal.by

День	Время работы	Перерыв
Понедельник	10:00 - 18:00
Вторник	10:00 - 18:00
Среда	10:00 - 18:00
Четверг	10:00 - 18:00
Пятница	10:00 - 18:00
Суббота	Выходной
Воскресенье	Выходной

возврат товара в течение 14 дней по договоренности

Описание

Цилиндро-конические мотор-редукторы: характеристики, устройство, принцип работы.

Цилиндро-конические мотор-редукторы служит для передачи энергии от электродвигателя на выходной вал, частота вращения уменьшается кратности передаточного отношения, передаваемый момент увеличивается. Мотор-редуктор состоит конической зубчатой передачи, которая передает вращение между двумя непараллельными валами. Зубчатая передача, в зависимости от передаточного отношения, может быть с прямыми, косыми и криволинейными зубами. В виду особенности конструкции редукторной передачи, входной и выходной валы находятся под прямым углом. Мотор-редукторы получили широкое распространение во всех отраслях промышленности. Данный тип приводов обладает высоким КПД ― (97%), что позволяет использовать их в установках требующих высокую надежность и долговечность. Преимущество коническо-цилиндрического мотор-редуктора – это компактные размеры, низкая стоимость и высокая надежность.

Цилиндро-конические мотор-редукторы серии K имеют 12 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Серия K имеет большой диапазон передаточных отношений, что позволит получить любую частоту вращения на тихоходном валу. Для удобства работы и крепления имеются дополнительные опции: (выходные одно, двухсторонние цилиндрические валы, опорные фланцы, реактивные тяги и т.д.).


Серия ― KA	Серия ― KAF

Типоразмер: мотор-редукторов	K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
Передаточные числа	3,98-164,50
Макс. выходной вращающий момент	69-31500 Нм
Ресурс	В среднем ресурс работы 15000 часов с сервис фактором FS=1
Корпус	Литой из высокопрочного чугуна
Тип масла	Индустриальное синтетическое масло на весь срок службы Заливается при сборке редуктора. Вязкость в соответствии с ISO
Варианты исполнения	На лапах, фланцевое
Диапазон мощностей мотор-редукторов	0,12-200 кВт

Система обозначений

М-редуктор K-77-27,88-56-4,0-M1 где:

K		77	27,88	56	4,0	M1
1		2	3	4	5	6
1	Cерия редуктора
2	Межосевое расстояние K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
3	Передаточное отношение
4	Частота вращения выходного вала, об/мин
5	Мощность электродвигателя, кВт
6	Монтажное положение

Габаритные и присоединительные размеры

Серия ― KA

Исполнение с выходным одно или двухстороним цилиндрическим валом (К37-К157)

Исполнение с выходным полым валом (КА37-КА157)

Исполнение с выходным полым валом

Типоразмер

Размеры выходного вала

K37..

115

110

100

150

143

120

100-0.5

63-0.5

25k6

M10

K47..

KA47B..

130

120

170

162

145

112-0.5

71-0.5

188

30 k6

3.5

M10

K57..

KA57B..

150

130

190

172

157

132-0.5

80-0.5

13.5

35 k6

M12

K67..

KA67B..

160

120

140

203

170

101

140-0.5

90-0.5

13.5

40 k6

M16

K77..

KA77B..

200

150

165

263

208

200

123.5

180-0.5

112-0.5

17.5

50 k6

100

M16

53.5

K87..

KA87B..

133

180

305

360

230

150

212-0.5

132-0.5

60m6

120

110

M20

K97..

KA97B..

295

240

372

294

290

171

265-1

160-0.5

70m6

140

7.5

125

M20

74.5

K107..

KA107B..

260

280

270

448

380

340

212

315-1

200-0.5

100

90m6

170

160

M24

K127..

KA127B..

420

350

330

526

440

400

110

115

253

375-1

225-0.5

111

100

110m6

210

180

M24

116

K157..

KA157B..

500

380

420

634

480

500

130

140

247

450-1

280-1

130

100

120m6

210

200

M24

127

Типоразмер	Размеры полого выходного вала							H	L1 L2	L3	N	Q
Типоразмер	d1	d2	l3 l4	l5 l6	l7 l8	s1	t1 u1	H	L1 L2	L3	N	Q
K37..	-	-	-	-	-	-	-	165	110 60	139	8.5	120
K47.. KA47B..	35H7	50	78 75	15 3	22 132	M12x30	38.3 10	185	135 72	166	7.2	160
K57.. KA57B..	40H7	55	86 83	18 3	29 142	M16x40	43.3 12	217	153 80	173	13.1	160
K67.. KA67B..	40H7	55	93 90	20 3.5	29 156	M16x40	43.3 12	228	171 86.5	179	20	160
K77.. KA77B..	50H7	70	108 105	22.5 4	32 183	M16x45	53.8 14	228	206 101	202	31.3	200
K87.. KA87B..	60H7	85	123 120	30 4	36 210	M20x50	64.4 18	340	240 116	257	25.9	250
K97.. KA97B..	70H7	95	153 150	30 4	34 270	M20x50	74.9 20	417	291 146	277	32.3	300
K107.. KA107B..	90H7	118	178 175	40 2.5	40 313	M24x60	95.4 25	503	347 175	341	52	350
K127.. KA127B..	100H7	135	208 205	40 2.5	38 373	M24x60	106.4 28	592	418 203	390	53	450
K157.. KA157B..	120H7	155	253 250	40	36 460	M24x60	127.4 32	705	457 250	426	71.7	550

Серия ― KAF

Исполнение с выходным фланцем и цилиндрическим валом (KF37-KF157)

Исполнение с выходным фланцем и полым валом (KAF37-KAF157)

Типоразмер

Тип фланца (в зависимости от количества крепежных отверстий)

Размеры выходного вала

Размеры полого выходного вала

KF37..

KАF37..

Flg.1

160

110j6

3.5

130

100

25k6

M10

30H7

105

M10x25

33.3

164

57.5

134

210

139

8.5

120

KF47..

KAF47..

Flg.1

200

130j6

3.5

165

112

30k6

3.5

M10

35H7

132

M12x30

38.3

185

160

243

166

7.2

160

KF57..

KAF57..

Flg.1

250

180j6

215

13.5

132

35k6

M12

40H7

23.5

142

M16x40

43.3

215

177

269

173

13.1

160

KF67..

KAF67..

Flg.1

250

180j6

215

13.5

140

40k6

M16

40H7

156

M16x40

43.3

226

86.5

193

274

179

160

KF77..

KAF77..

Flg.1

300

230j6

265

13.5

180

50k6

100

M16

53.5

50H7

108

105

183

M16x45

53.8

286

101

242

312

202

31.3

200

KF87..

KAF87..

Flg.1

350

250h6

300

17.5

212

60m6

120

110

M20

60H7

123

120

210

M20x50

64.4

338

138

270

390

257

25.9

250

KF97..

KAF97..

Flg.2

450

350h6

400

17.5

265

70m6

140

7.5

125

M20

74.5

70H7

153

150

41.5

150

270

M20x50

74.9

414

171

332

435

277

32.3

300

KF107..

KAF107..

Flg.2

450

350h6

400

17.5

315

90m6

170

160

M24

90H7

118

178

175

313

M20x60

95.4

500

175

386

537

341

350

KF127..

KAF127..

Flg.2

550

450h6

500

17.5

375-1

110m6

210

180

M24

116

100H7

135

208

205

373

M20x60

106.4

592

203

466

615

390

450

KF157..

KAF157..

Flg.2

660

550h6

600

450-1

120m6

210

200

M24

127

120H7

155

253

250

460

M20x60

127.4

705

253

520

706

705

71.7

550

Размеры входного фланца под электродвигатель (IEC ― стандарт)

		Fig	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
K..37	AM63	1	95	115	3,5	120	140	М8	72	11	23	12,8	4
	AM711)		110	130	3,5		160	М8	72	14	30	16,3	5
	AM801)		130	165	4,5		200	М10	106	19	40	21,8	6
	AM901)		130	165	4,5		200	М10	106	24	50	27,3	8
К..47	AM63	1	95	115	3,5	160	140	М8	66	11	23	12,8	4
	AM71		110	130	3,5		160	М8	66	14	30	16,3	5
	AM80		130	165	4,5		200	М10	99	19	40	21,8	6
	AM90		130	165	4,5		200	М10	99	24	50	27,3	8
	AM1001)		180	215	5		250	М12	134	28	60	31,3	8
	AM1121)		180	215	5		250	М12	134	28	60	31,3	8
К..77	AM63	1	95	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71		110	130	3.5		160	M8	60	14	30	16.3	5
	AM80		130	165	4.5		200	M10	92	19	1\40	21.8	6
	AM90		130	165	4.5		200	M10	92	24	50	27.3	8
	AM1001)		180	215	5		250	M12	126	28	60	31.3	8
	AM1121)		180	215	5		250		126	28	60	31.3	8
	AM132S1) AM132M1)		230	265	5		300		179	38	80	41.3	10
	AM132ML1)		230	265	5		300		179	38	80	41.3	10
K..87	AM80	1	130	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90		130	165	4.5		200	M10	87	24	50	27.3	8
	AM100		180	215	5		250	M12	121	28	60	31.3	8
	AM112		180	215			250		121	28	60	31.3	8
	AM132S AM132M		230	265			300		174	38	80	41.3	10
	AM132ML		230	265			300		174	38	80	41.3	10
	AM1601)		250	300	6		350	M16	232	42	110	45.3	6
	AM1801)		250	300	6		350	M16	232	48	110	51.8	8
K..97	AM100	1	180	215	5	300	250	M12	116	28	60	31.3	1
	AM112		180	215			250		116	28	60	31.3	1
	AM132S AM132M		230	265			300		169	38	80	41.3	10
	AM132ML		230	265			300		169	38	80	41.3	10
	AM160		250	300	6		350	M16	227	42	110	45.3	12
	AM180		250	300	6		350		227	48		51.8	14
	AM2001)		300	350	7		400		268	55		59.3	16
	AM2251)	2	350	400	7		450		283	60	140	64.4	18

		Fig	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
K..107	AM100	1	180	215	5	350	250	M12	110	28	60	31.3	8
	AM112		180	215			250		110	28	60	31.3	8
	AM132S		230	265			300		163	38	80	41.3	10
	AM132M
	AM132ML
	AM160		250	300	6		350	M16	221	42	110	45.3	12
	AM180		250	300	6		350		221	48		51.8	14
	AM200		300	350	7		400		262	55		59.3	16
	AM225	2	350	400	7		450		277	60	140	64.4	18
K..127	AM132S	1	230	265	5	450	300	M12	148	38	80	41.3	10
	AM132M
	AM132ML
	AM160		250	300	6		350	M16	206	42	110	45.3	12
	AM180		250	300	6		350		206	48		51.8	14
	AM200		300	350	7		400		247	55		59.3	16
	AM225	2	350	400			450		262	60	140	64.4	18
	AM250		450	500			550		336	65		69.4	18
	AM280		450	500			550		336	75		79.9	20
K..157 K..167 K..187	AM160	1	250	300	6	550	350	M16	198	42	110	45.3	12
	AM180		250	300	6		350		198	48		51.8	14
	AM200		300	350	7		400		239	55		59.3	16
	AM225	2	350	400			450		254	60	140	64.4	18
	AM250		450	500			550		328	65		69.4	18
	AM280		450	500			550		328	75		79.9	20
