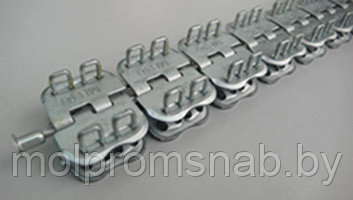

Замки SELFLEX для полимерных лент

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание
Замки SELFLEX
Замки для полимерных лент
Проволочные замкиПроволочные замки предназначены для лент от 1,5 мм до 9,5 мм и изготавливаются и плоской проволоки (серия SR) или круглой проволоки (серия TR). Крепеж серии SR используется во многих промышленных транспортерных лентах, в сельскохозяйственной и пищевой промышленности, в текстильной и целлюлозно-бумажной промышленности, на упаковочных конвейерах и в других сферах. Проволочные замки серии TR используются для соединения лент для прачечных, в промышленных стиральных машинах, фильтровальных тканях и в сальниках.


Тип |
Стандартные размеры, мм |
Толщина ленты, мм |
Мин Ø вала, мм |
Материал |
|
SR01 |
200, 800, 1000 |
1,5-2,5 |
25 |
SS |
G |
SR07 |
200, 800, 1000 |
2,5-3,2 |
35 |
SS |
G |
SR15 |
300, 600, 800 |
3,2-4,5 |
100 |
SS |
G |
SR25 |
300, 600, 800 |
4,5-5,6 |
150 |
SS |
G |
SR27 |
300, 600, 800 |
5,6-7 |
200 |
SS |
G |
SR35 |
300, 600, 800 |
7-8 |
250 |
SS |
G |
SR45 |
300, 600, 800 |
8-9,5 |
300 |
SS |
G |
TR01-Y |
300 |
1,5-3,0 |
50 |
SS |
- |
TR02-Y |
300 |
3,0-4,0 |
75 |
SS |
- |
TR01-YU |
300 |
1,5-3,0 |
50 |
SS |
- |
TR01-DU |
300 |
1,0-2,5 |
75 |
SS |
- |
*SS – нержавеющая сталь, G – гальванизированная сталь
**D – плоская проволока, U – с удлиненными витками, Y – круглая проволока
Шарнирно-скобочные замки серии MRЗамки данной серии идеально подходят для полимерных лент из ПВХ, полиуретана, силикона, хитрила , толщиной от 1,5 мм до 5,5 мм. Используются в пищевой, деревообрабатывающей, упаковочной и сельскохозяйственной промышленности, для транспортировки строительных материалов и др. Замки MR отличаются наилучшим соотношением цены и прочности, а также простотой установки.
Тип |
Стандартные размеры, мм |
Предел прочности на разврыв, kN/m |
Толщина ленты, mm |
Мин Øвала, mm |
Диаметр штыря, mm |
Материал |
|
MR01 |
600, 800, 1000 |
17 |
1,5 |
50 |
2 |
SS |
G |
MR02 |
600, 800, 1000 |
28 |
3,2-5,5 |
70 |
3,6 |
SS |
G |


Оборудование для установки замков на полимерные ленты
На нашем производственном комплексе замки устанавливаются с помощью специального оборудования, что исключает некачественное выполнение работ. Мы также предлагаем данное оборудование нашим клиентам, наиболее часто использующим замки для соединения конвейерных лент.


BR01 для установки замков MRBR02 для установки замков SR и TR
Замки для резиновых лент
Горнодобывающая промышленность, производство строительных материалов, металлургия, зерновые элеваторы и соляные шахты предъявляют повышенные требования к прочности замков, используемых для соединения резиновых лент. Поэтому для работы в тяжелых режимах эксплуатации мы предлагаем специальную линейку замков, выдерживающих нагрузки от 500 до 1000 N/mm.
Шарнирные замки
Замки MR05 предназначены для соединения лент толщиной до 8-10 мм и отличаются способностью работать на валах небольшого диаметра, обладая при этом высокой прочностью.
Шарнирная конструкция замков обеспечивает разъемное соединение лент, а разработанная и запатентованная нашей фирмой система соединения болтов обеспечивает легкий монтаж крепежа без использования дополнительного оборудования.
Замки MR05 эффективно используются для соединения лент, транспортирующих песок, гравий, щебень, зерно и другие продукты горнодобывающей, металлургической и сельскохозяйственной промышленности.
Тип |
Предел прочности на разврыв, kN/m |
Толщина ленты, mm |
Минимальный Ø вала, mm |
Øштыря, mm |
MR05 |
80 |
8-10 мм |
300 |
8 |



Болтовые соединения
Болтовые крепления используются для неразъемного соединения транспортерных лент. Имеют долгий срок эксплуатации, не приводят к потере материала и легко устанавливаются. Именно поэтому болтовые крепления предпочтительны на лентах, транспортирующих абразивную и тяжелую продукцию. Крепеж состоит из двух пластин, соединенных болтами. Которые равномерно распределяют напряжение, что увеличивает срок эксплуатации ленты.Болтовые соединения BR используются на лентах с максимальным рабочей нагрузкой 1000 Н/мм. Основные сферы применения: песчаные, гравийные, каменные карьеры, производство цемента, соли, минеральных удобрений и комбикормов.



Замки BR-12S и BR-20S имеют специальную конструкцию — болт фиксировано соединен с пластиной.


Ширина ленты, мм |
Тип замка |
BR10 |
BR11 |
BR12 |
BR20 |
BR21 |
BR30 |
Толщина ленты, мм |
5-8 |
7-10 |
8-12 |
8-15 |
12-20 |
15-30 | |
Минимальный диаметр вала, мм |
250-350 |
350-450 |
450-750 |
750-1050 |
1050-1200 |
Более 1200 | |
300 400 500 |
Необходимое кол-во болтов для указанной ширины ленты |
10 13 15 | 8 10 12 | 8 10 12 | … 9 10 | … … 9 | … … … |
500 600 650 | 16 20 22 | 13 16 17 | 13 16 17 | 11 14 15 | 10 13 14 | 10 13 14 | |
700 750 900 | 23 25 30 | 18 20 24 | 18 20 24 | 16 17 21 | 15 16 19 | 15 16 19 | |
1050 1200 1500 1800 | 35 40 50 60 | 28 32 40 48 | 28 32 40 48 | 24 28 35 42 | 22 26 32 39 | 21 24 30 36 |
Оборудование для монтажа болтовых креплений BR


для замков BR21 ― BR30

замков BR21 ― BR30,BR06М
для замков BR10 ― BR20

Информация для заказа
- Цена: Цену уточняйте
