Деаэраторы атмосферные (ДА)
Деаэраторы предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве.
Деаэратор состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, трубопроводов для подключения и арматуры. Деаэратор установлен на опорах, одна из которых неподвижная. На баке размещена деаэрационная колонка, которая представляет собой цилиндрическую обечайку с эллиптическим днищем, с патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство ― гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке.
В деаэраторах применена двухступенчатая схема дегазации: первая ― струйная, вторая ― барботажная.

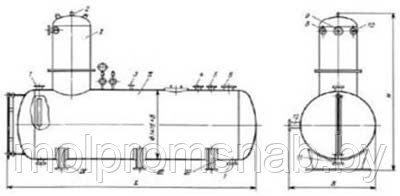

Внешний вид деаэратора ДА (колонка КДА и бак БДА)
Деаэратор атмосферного давления: I ― колонка деаэрационная; II ― бак деаэраторный; III ― опора подвижная; IV ― опора неподвижная; 1 ― подвод пара на гидрозатвор; 2 ― выход пара; 3 ― рециркуляция питательных насосов; 4 ― перегретый конденсат; 5 ― подвод пара от сепаратора непрерывной продувки; 6 ― подвод основного пара; 7 ― отвод деаэрированной воды; 8 ― подвод конденсата от подогревателей; 9 ― подвод химически очищенной воды; 10 ― подвод конденсата от производства; 11 ― дренаж; 12 ― перелив. |
Основные параметры и технические характеристики
ДА-5
|
ДА-15
|
ДА-25
|
ДА-50
|
ДА-100
|
|
Ном. производительность, т/ч |
5
|
15
|
25
|
50
|
100
|
Диапазон изменения производи- тельности, % |
30 ― 120
|
||||
Давление рабочее, МПа (кгс/см²) |
0,12 (1,2)
|
||||
Максим. допустимое давление при работе предохранительного устройства, МПа (кгс/см²) |
0,17 (1,7)
|
||||
Температура деаэрирования воды, °С |
104,25
|
||||
Нагрев воды в деаэраторе, °С: |
-
|
||||
-максимальный |
50
|
||||
-минимальный |
10
|
||||
Начальное содержание растворенного кислорода в деаэрируемой (исходной) воде, мг/кг |
3
|
||||
Остаточное содержание растворенного кислорода в деаэрированной воде, мкг/кг |
20
|
||||
Содержание свободной углекислоты в деаэрируемой (исходной) воде, мг/кг |
20
|
||||
Содержание свободной углекислоты в деаэрированной воде |
Следы
|
||||
Диаметр деаэрационной колонки, мм |
512
|
512
|
512
|
720
|
1016
|
Полезная вместимость деаэраторного бака, м³ |
2
|
4
|
8
|
15
|
25
|
Площадь поверхности охладителя выпара, м² |
2
|
2
|
2
|
2
|
8
|
Габаритные размеры деаэратора, мм |
|
|
|
|
|
Длина |
2680
|
4100
|
4705
|
5650
|
7505
|
Ширина |
1212
|
1212
|
1616
|
2016
|
2216
|
Высота |
3640
|
3760
|
3690
|
4350
|
4570
|
Масса, кг |
2020
|
2260
|
3100
|
4990
|
8300
|
Принципиальная схема включения деаэрационной установки атмосферного давления:
1 ― подвод химочищенной воды;
2 ― охладитель выпара; 3,5 ― выхлоп в атмосферу; 4 ― клапан егулировки уровня; 6 ― колонка; 7 ― подвод основного конденсата; 8 ― предохранительное устройство; 9 ― деаэрационный бак; 10 ― подвод деаэрированной воды; 11 ― манометр; 12 ― клапан регулировки давления; 13 ― подвод горячего пара; 14 ― отвод деаэрированной воды; 15 ― охладитель проб воды; 16 ― указатель уровня; 17 ― дренаж; 18 ― мановакууметр. |
Комплектация деаэраторов ДА:
Деаэратор |
Колонка, т/ч
|
Бак, м³
|
Предохранитель (гидрозатвор)
|
Охладитель выпара
|
ДА-5/2 |
КДА-5
|
БДА-2
|
ДА-25
|
ОВА-2
|
ДА-15/4 |
КДА-15
|
БДА-4
|
ДА-25
|
ОВА-2
|
ДА-25/8 |
КДА-25
|
БДА-8
|
ДА-25
|
ОВА-2
|
ДА-50/15 |
КДА-50
|
БДА-15
|
ДА-50
|
ОВА-2
|
ДА-100/25 |
КДА-100
|
БДА-25
|
ДА-100
|
ОВА-8
|
Колонки деаэраторные ― КДА, Гидрозатворы
№
|
Наименование оборудования, изделия
|
Тип, марка. Код по ОКП
|
Дав-ление, МПа
|
Полез-ная вмести- мость, м³
|
Среда
|
Температура среды, °С
|
Габариты, LxBxH
|
Масса, кг
|
6
|
Деаэратор атмосферный
|
ДА-5
|
0,12
|
8,0
|
вода, пар
|
104,2
|
5230х1420х2400
|
2090
|
7
|
То же
|
ДА-10
|
0,12
|
8,0
|
вода, пар
|
104,2
|
5230х1420х2400
|
2310
|
8
|
-
|
ДА-15
|
0,12
|
4,0
|
вода, пар
|
104,2
|
3323х1616х3770
|
1680
|
9
|
-
|
ДА-25
|
0,12
|
8,0
|
вода, пар
|
104,2
|
6820х1616х3210
|
2740
|
1
|
Колонка деаэрационная
|
КДА-5
|
0,12
|
-
|
вода, пар
|
104,2
|
O=512 H=2100
|
208,7
|
2
|
То же
|
КДА-10
|
0,12
|
-
|
вода, пар
|
104,2
|
O=512 H=2100
|
208,36
|
3
|
-
|
КДА-15
|
0,12
|
-
|
вода, пар
|
104,2
|
O=512 H=2100
|
270
|
4
|
-
|
КДА-25
|
0,12
|
-
|
вода, пар
|
104,2
|
O=720 H=1790
|
333,5
|
5
|
-
|
КДА-50
|
0,12
|
-
|
вода, пар
|
104,2
|
O=1016 H=2050
|
574
|
6
|
-
|
КДА-100
|
0,12
|
-
|
вода, пар
|
104,2
|
O=1016 H=2050
|
574
|
7
|
-
|
ДА-200М 3113712109
|
0,12
|
50
|
вода, пар
|
104
|
O=1416 H=2750
|
1265
|
Производительность ― 200 т/час
|
|
|||||||
8
|
-
|
ДА-300М 3113712111
|
0,12
|
75
|
вода, пар
|
104
|
O=1816 H=3080
|
1860
|
Производительность ― 300 т/час
|
|
|||||||
1
|
Гидрозатвор для диаэратора
|
-
|
0,17
|
-
|
вода, пар
|
-
|
1380x570x5800
|
232,3
|
-
|
-
|
-
|
Гидрозатворы для деаэраторов типа ДА производительность до 25т/час.
|
Для обеспечения безопасной эксплуатации деаэратора предусматривается предохранительное устройство ― гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке.
Основные параметры и технические характеристики
Обозначение |
P, МПа
|
Среда
|
Габариты (ДxШxВ), мм
|
Масса, кг
|
Гидрозатвор для ДА 5-25 |
0,12
|
вода, пар
|
1460x495x5930
|
183
|
Гидрозатвор для ДА 50-100 |
0,12
|
вода, пар
|
1500x495x5950
|
297
|
Баки даэраторные
Краткое описание
Деаэраторные баки объемом 2, 4, 8, 15, 25, 50 м³ предназначены для установки колонок атмосферных деаэраторов серии ДА-5 + ДА-100. Баки имеют отверстие для установки деаэраторной колонки, все необходимые патрубки. Торцы бака выполнены коническими. Баки поставляются с тепловой изоляцией и покровным слоем или без них в соответствии с заданием Заказчика. Возможна поставка деаэраторных баков в комплекте с деаэраторной колонкой, предохранительным устройством (гидрозатвором) и охладителем выпара. Среда ― вода, пар.
Технические характеристики
Наименование оборудования, изделия |
Тип, марка, код оборудования
|
Объем, м³
|
Диаметр, мм
|
Длина, мм
|
Тип колонки
|
Масса, кг
|
-
|
Деаэраторный бак |
v 2
|
2,0
|
1216
|
2390
|
ДА-5
|
-
|
-
|
То же |
v 4
|
4,0
|
1216
|
4210
|
ДА-15
|
-
|
-
|
- |
v 8
|
8,0
|
1616
|
4415
|
ДА-25
|
-
|
-
|
v 15
|
15,0
|
2016
|
5970
|
ДА-50
|
-
|
-
|
|
v 25
|
25,0
|
2216
|
7845
|
ДА-100
|
-
|
-
|
|
- |
v 50
|
50,0
|
3020
|
8950
|
ДА-200
|
-
|
-
|
- |
v 75
|
75,0
|
3024
|
12208
|
ДА-75
|
14107
|
Р=0,12МПа
|
Бак |
ДВ-1,5
|
1,5
|
1200
|
H=2010
|
-
|
650
|
Р=0,03МПа
|
Деаэраторный бак |
50
|
50
|
3020
|
880
|
ДА-50
|
9663
|
Р=0,12МПа
|
Охладители выпара ОВА
Охладители выпара атмосферных деаэраторов (ОВА) предназначены для конденсации максимального количества пара из отводимой от деаэратора паро-газовой смеси (выпара) с утилизацией тепла.Охладители выпара состоят из горизонтального цилиндрического корпуса и размещенной в нем трубной системы. Химочищенная вода, проходит внутри трубок, нагревается и затем поступает в деаэрационную колонку. Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар из нее практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат пара сливается в деаэратор.
Основные параметры и технические характеристики
Наименование изделия |
Пов-сть охладителя, м²
|
Давление, МПа
|
Среда
|
t среды, °С
|
(ДxШxВ), мм
|
Масса, кг
|
Охладитель выпара ОВА-2 |
2
|
в трубн. сист. 0,5; в корп. 0,12
|
вода, пар
|
в трубн. сист. 40-50; в корп. 104,2
|
1150
516 580 |
229
|
Охладитель выпара ОВА-8 |
8
|
в трубн. сист. 0,5; в корп. 0,12
|
вода, пар
|
в трубн. сист. 40-50; в корп. 104,2
|
2860
516 580 |
355
|
