Барабан приводной

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание

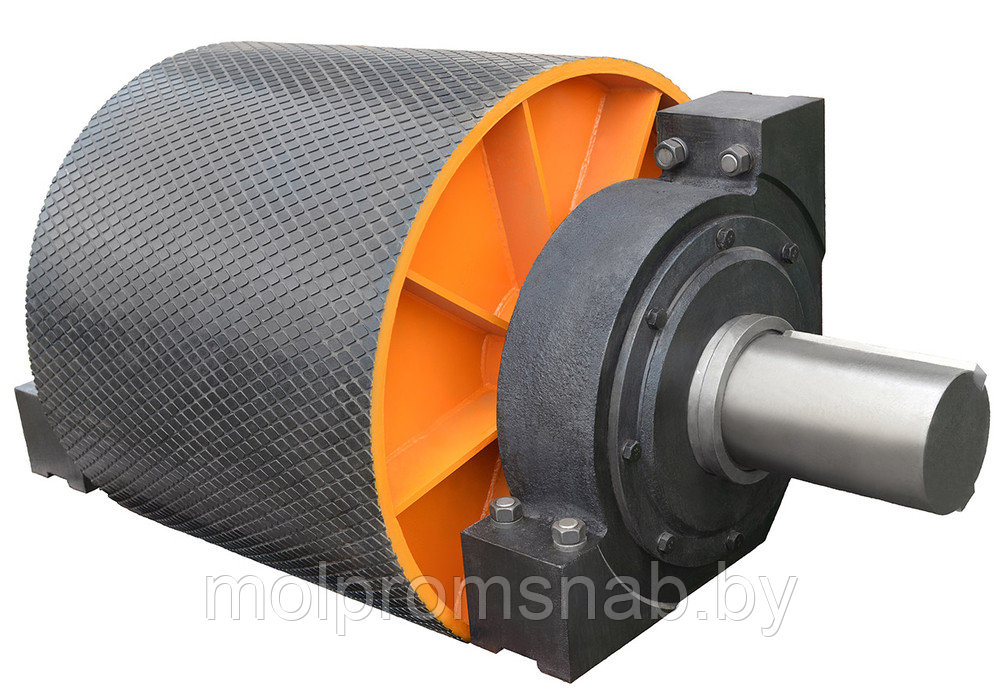

БАРАБАН ПРИВОДНОЙ
Номинальный диаметр D (мм) приводных нефутерованных барабанов ленточных конвейеров по ГОСТ22644-77 составляет: 200;250; 315; 400; 500; 630; 800; 1000; 1250; 1400; 1600; 2000; 2500.
Приводные барабаны имеют две характеристики: прочностную и фрикционную.
Прочностная характеристика приводного барабана характеризуется допустимым крутящим моментом на валу барабана Мкр (даН*м) или допустимым окружным усилием барабана Рдоп (даН), а также допустимой нагрузкой Sб.доп (даН) от натяжения ленты на подшипники барабана.
Фрикционная характеристика приводного барабана определяется фрикционными свойствами его поверхности ― металлической или футерованной (футеровка барабанов осуществляется способом холодной вулканизации), в зависимости от состояния соприкасающихся поверхностей барабана и ленты и атмосферных условий при эксплуатации, она характеризуется коэффициентом сцепления ленты с барабаном.
Приводные барабаны поставляются с одной консолью вала для соединения с приводным механизмом или двумя консольными для соединения с двумя приводными механизмами, расположенными симметрично относительно оси конвейера. На рис. 1 и 2 представлены конструкции приводных барабанов, а в табл. 1 и 2 их типоразмеры и характеристика.

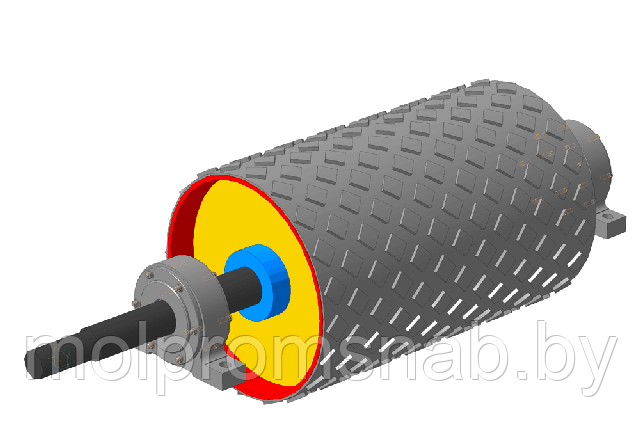

Рис.1. Барабаны приводные
Характеристика приводных барабанов (рис. 1)
Рис.2. Барабаны приводные
Характеристика приводных барабанов (рис. 2)
Пример условного обозначения приводного барабана для конвейера с шириной ленты В=100 мм, диаметром D=630 мм, футерованного, с подшипниками диаметром dn=120 мм: Барабан приводной 10063Ф-120;
то же, с двумя консолями: Барабан приводной 10063Ф-120-2.
Информация для заказа
- Цена: Цену уточняйте
