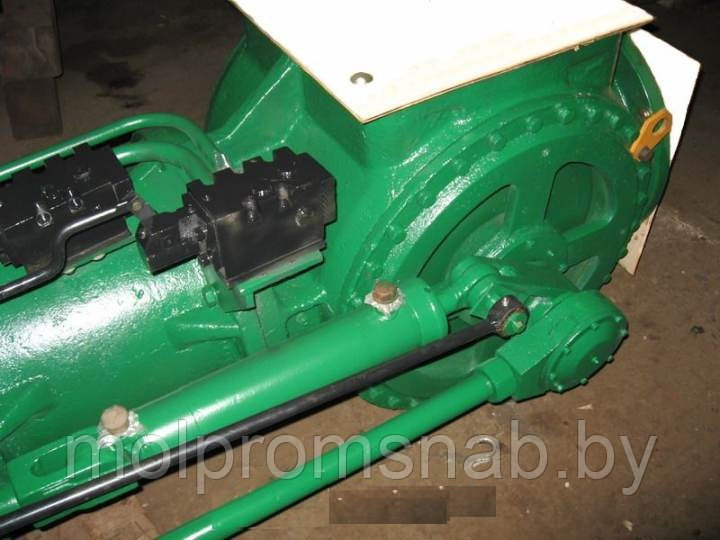

Установка для транспортирования навоза УТН-10

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание
Установка для транспортирования навоза УТН-10 предназначена для транспортировки жидкого, полужидкого и твердого навоза влажностью не менее 78% по трубопроводу из животноводческих помещений в навозохранилище.
1 – скреперная установка (УС-250); 2 – гидроприводная станция; 3 - навозохранилище;
4 – навозопровод; 5 – загрузочная воронка;6 – поршневой насос;
7 – навозоуборочный поперечный конвейер КНП-10
Рисунок 23 – Технологическая схема установки УТН-10
Установка УТН-10 с о с т о и т (рис. 23) из загрузочной воронки 5, поршневого насоса 6 с приводом поршня от двух гидроцилиндров, работающих от гидроприводной станции 2, навозопровода 4, электрошкафа.
Насос с о с т о и т (рис. 24) из поршня 4, чугунного корпуса 8, двух гидроцилиндров 5, привода поршня. Поршень 4 уплотнен в корпусе двумя манжетами двухстороннего действия. В корпусе установлен всасывающе-нагнетательный клапан 3.
1 — навозопровод; 2 — загрузочная воронка; 3 — клапан; 4 — поршень;
5 — гидроцилиндр; 6 — маслопровод; 7 — переходник направляющий;
8 — корпус насоса; 9 — конус

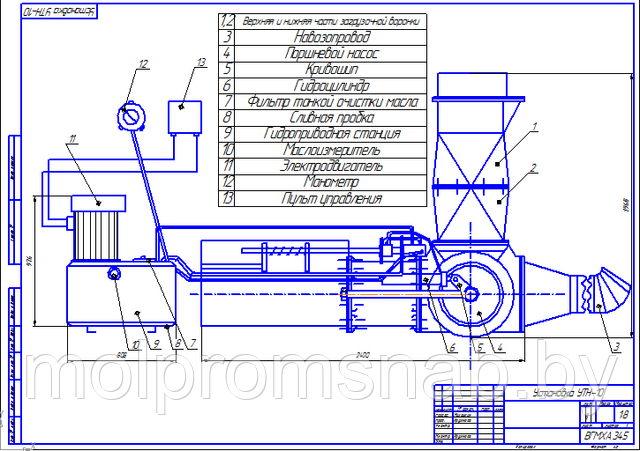

Рисунок 24 – Установка для транспортирования навоза УТН-10
Гидроприводная станция состоит из гидробака и электродвигателя, смонтированного на его крышке. Электродвигатель через муфту приводит во вращение шестеренчатый насос. Внутри гидробака смонтированы гидрораспределитель с рычагом и фильтр тонкой очистки масла. Давление масла контролируют по манометру, установленному на нагнетательном маслопроводе. Гидроприводная станция через гидроцилиндры приводит в движение поршень 4 и всасывающее-нагнетательный клапан 3.
Навозопровод 1 диаметром 325 мм соединяет поршневой насос с навозохранилищем. Он устанавливается ниже уровня промерзания грунта.
Таблица 8
Техническая характеристика средств для транспортирования навоза
Показатели | УТН-10 | УТН-Ф-20 | НЖН-200 | НПФ-10 |
Производительность, т/ч | 7…10 | 18…20 | 18…20 | |
Потребная мощность, кВт | ||||
Полный напор, кПа | ||||
Расстояние транспортировки навоза | до 100 | до 150 | до 150 | |
Диаметр навозопровода, мм | 315…426 | |||
Диаметр поршня, мм | ||||
Ход поршня, мм | ||||
Время одного цикла, с | ||||
Глубина забора, м | 3,5 | |||
Количество обслуживаемых животных, гол | 200…600 | |||
Масса (без навозопровода), кг |
Установка работает в автоматическом режиме. Навоз, удаленный из животноводческого помещения стационарными навозоуборочными установками, подается в загрузочную воронку 5. Под действием силы тяжести и вакуума, создаваемого при движении поршня назад, навоз из загрузочной воронки поступает в рабочую камеру корпуса. Нагнетательный канал навозопровода в это время перекрыт клапаном, а окно загрузочной воронки открыто. После заполнения рабочей камеры клапан перекрывает окно загрузочной воронки и открывает нагнетательный канал навозопровода. Поршень насоса, совершая рабочий ход, выталкивает навоз из рабочего цилиндра по навозопроводу в навозохранилище, заполняя его снизу, за один ход поршня в навозохранилище подается 55-75кг навоза, продолжительность одного цикла около 26 с, ход поршня 630 мм, диаметр цилиндра 395мм.
