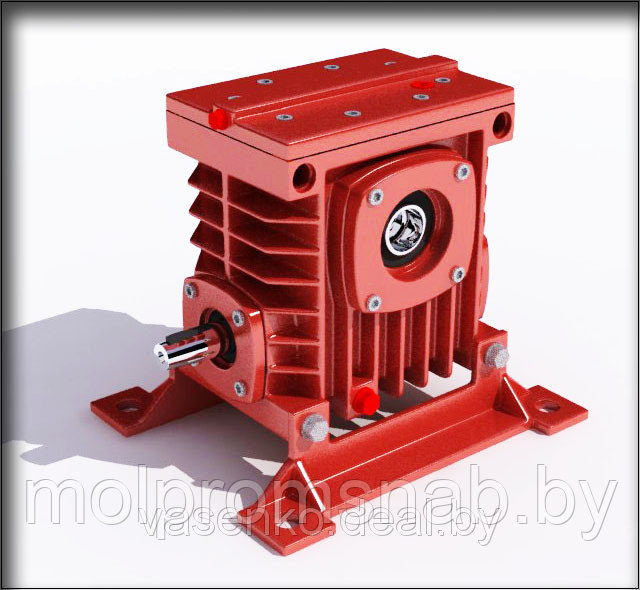

Редуктор червячный одноступенчатый универсальный 2Ч-40 (ранее выпускался редуктор РЧУ-40) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
Редуктор, близок по характеристикам:
редуктор РЧУ-40
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
нагрузка постоянная, переменная, реверсивная или в одну сторону;
работа с остановками и длительная (круглосуточная);
вращение в любую из сторон;
частота вращения первичного вала до 1800 об/мин;
атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА 2Ч-40
где: Uном; Uфак.- номинальное и фактическое передаточное число; 1500 об/мин. частота вращения быстроходного вала; Мт – наибольший допускаемый крутящий момент Н·м; η – коэффициент полезного действия;
Объём заливаемого масла 0.18...0.3 литра;
Масса редуктора 18.6 кг.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА 2Ч-40
Размеры входного вала
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 2Ч-40-20-53-1-2-У2 , где: 2Ч - тип редуктора; 40 - межосевое расстояние 40 мм; 20 - номинальное передаточное число; 53 - исполнение по варианту сборки по ГОСТ 20373-80; 1 - исполнение по схеме расположения червячной пары; 2 - вариант крепления лап; У2 - исполнение для умеренного климата, кат. размещения 2
