Редуктор червячный одноступенчатый РЧУ-63

- В наличии
- Оптом и в розницу
550 руб.
Показать оптовые ценыОписание
Редуктор червячный одноступенчатый универсальный РЧУ-63.
Червячный универсальный одноступенчатый редуктор РЧУ-63 , предназначенный для увеличения крутящего момента за счёт уменьшения частоты вращения выходного вала. Редуктор РЧУ с межосевым расстоянием 63 мм выпускался как предшественник редуктора 2Ч-63 и является почти полным его аналогом.
Редуктор, близок по характеристикам:
- редуктор 2Ч-63

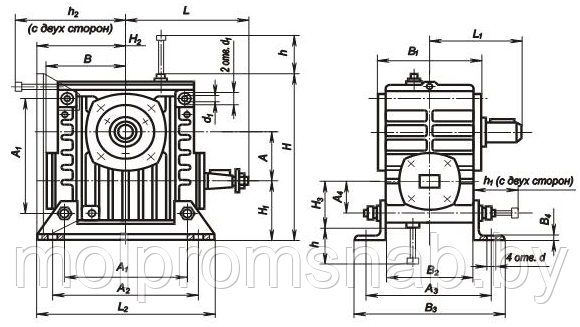

Габаритные и присоединительные размеры редуктора РЧУ-63
Примечание: Размеры B1 и Н3 – справочные, размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы

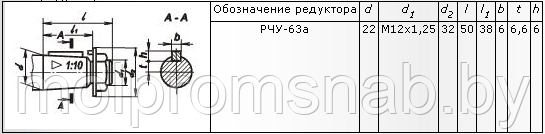

Размеры быстроходного вала редуктора РЧУ-63а
Примечание: резьба метрическая – по ГОСТ 9150-59; поле допуска для болта 8g, для гайки 7Н – по ГОСТ 16093-70.
Размеры тихоходного вала редуктора РЧУ-63

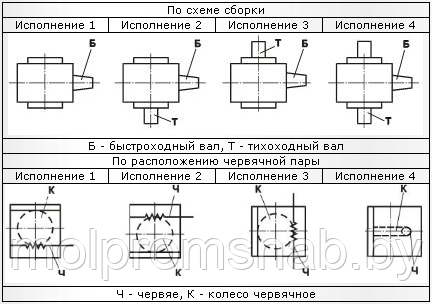

Исполнение редукторов РЧУ-63
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
РЧУ-63-10-4-1-2 ГОСТ 13563-68 , где:
РЧУ- тип редуктора;
63 - межосевое расстояние А=63 мм;
10 - передаточное отношение u=10;
4 - выполняемым по схеме сборки 4 с нижним червяком;
1 - исполнение 1 по расположению червячной пары;
2 - с лапами (исполнение 2 по способу крепления).
Характеристики
Основные | |
---|---|
Тип редуктора | Червячный |
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | ЗАО "Редуктор" |
Информация для заказа
- Цена: 550 руб.
