Редуктор червячный одноступенчатый РЧУ-80

- В наличии
- Оптом и в розницу
620 руб.
Показать оптовые ценыОписание
Редуктор червячный одноступенчатый универсальный РЧУ-80.
Редуктор РЧУ-80 - червячный универсальный одноступенчатый редуктор, предназначенный для увеличения крутящего момента за счёт уменьшения частоты вращения выходного вала в пределах передаточных чисел от 8 до 80. Редуктор РЧУ с межосевым расстоянием 80 мм выпускался как предшественник редуктора 2Ч-80 и является почти полным его аналогом.
Редуктор, близок по характеристикам:
- редуктор Ч-80
- редуктор 2Ч-80
- редуктор Чс-80

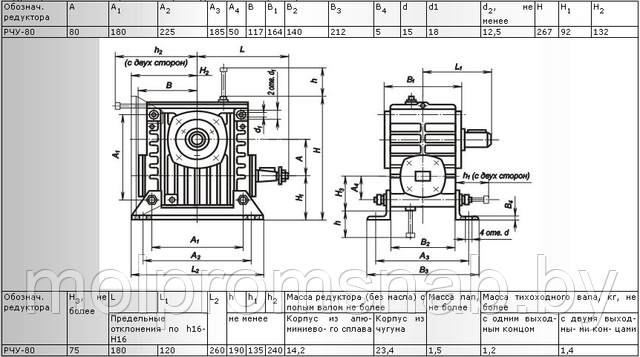

Габаритные и присоединительные размеры редуктора РЧУ-80а
Примечание: Размеры B1 и Н3 – справочные, размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы

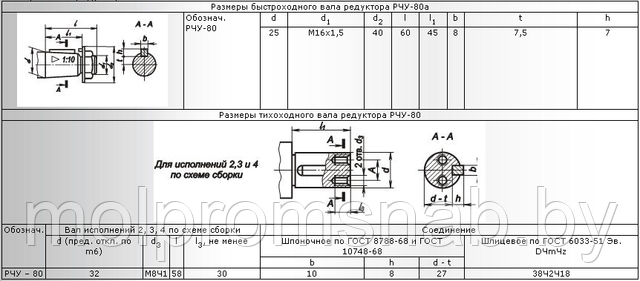

Размеры валов редуктора

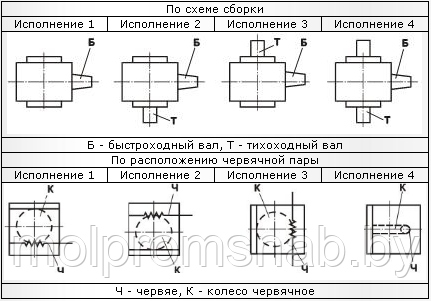

Исполнение редукторов РЧУ-80а
Допускаемые нагрузки редуктора РЧУ80 при непрерывной работе до 12 ч в сутки (по механической прочности передач)
где;
А – межосевое расстояние редуктора, мм;
u – номинальное передаточное отношение редуктора;
n1 – частота вращения червяка, об/мин;
N1 – мощность на валу червяка, кВт;
М2 – момент на валу червячного колеса, Нм.
Примечание: * Фактические значения u не должны отличаться от номинальных более чем на 5 %.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
РЧУ-80-16-4-1-2 ГОСТ 13563-68 , где:
РЧУ- тип редуктора;
80 - межосевое расстояние А=80 мм;
16 - передаточное отношение u=16;
4 - выполняемым по схеме сборки 4 с нижним червяком;
1 - исполнение 1 по расположению червячной пары;
2 - с лапами (исполнение 2 по способу крепления).
Характеристики
Основные | |
---|---|
Тип редуктора | Червячный |
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | ЗАО "Редуктор" |
