Редуктор 1Ч-160 червячный универсальный предназначен для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин и механизмов. 1Ч-160 применяется при компоновке мотор-редуктора 1МЧ-160.
Возможная замена - редуктор Ч-160.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
нагрузка постоянная и переменная одного направления и реверсивная;
работа постоянная и с периодическими остановками;
вращение валов в любую сторону;
температура внешней среды от минус 40 до плюс 50С;
внешняя среда неагрессивная, невзрывоопасная.

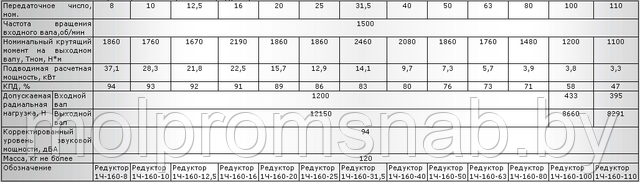

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА 1Ч-160
Примечание
Номинальный крутящий момент на тихоходном валу приведён для повторно кратковременноого режима ПВ 40%
Нагрузочная способность и КПД указаны на расчетном режиме при непрерывной 12-ти часовой работе с постоянной нагрузкой, температурой масла +950С.
В случае применения редуктора с расположением червячного вала над колесом величину нагрузки необходимо понизить на 20%.
При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным. В непрерывном режиме работы редукторы Uном>50 применять не рекомендуется.
Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно:
4 ≤а ≤ 30 - на 16%;
30≤ а ≤ 120 - на 20%;
120 ≤а ≤240 - на 30%.
Для двухсторонних валов допускаемые радиальные консольные нагрузки должны быть снижены на 50%.

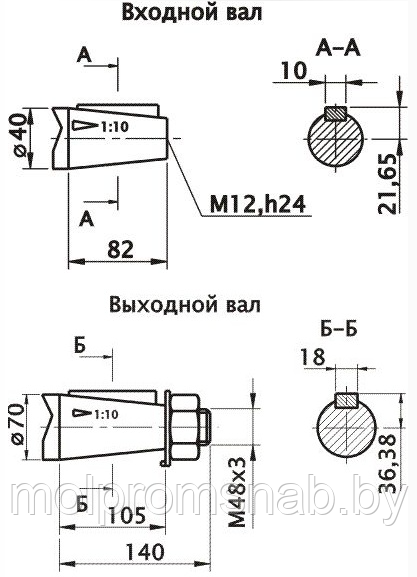

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА 1Ч-160

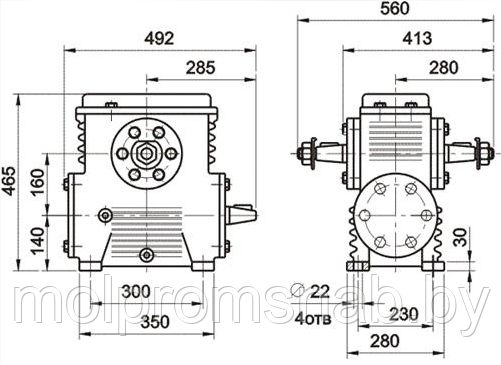

Исполнение редуктора 1Ч-160 с верхней крышкой

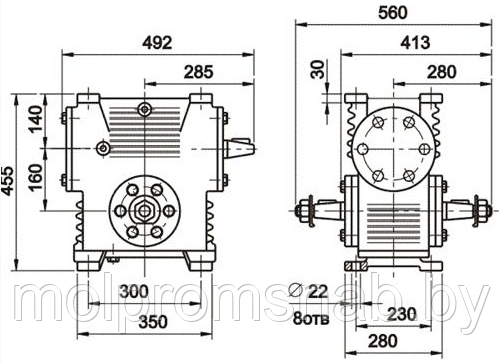

Исполнение редуктора 1Ч-160 с крышкой-лапой

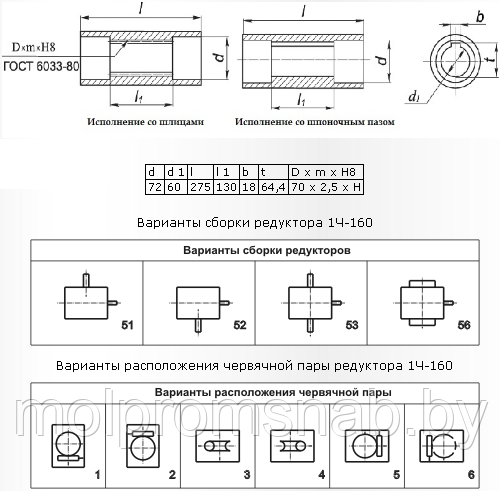

Размеры полого выходного вала редуктора 1Ч-160
Примечание: червячные пары редуктора 1Ч-160 и редуктора Ч-160 полностью взаимозаменяемы.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 1Ч-160-40-52-У3, где: 1Ч тип редуктора; 160 межосевое расстояние, мм.; 40 номинально передаточное число; 52 вариант исполнения сборки; У3 и Т климатическое исполнение и категория размещения; В поставка редуктора с вентилятором (для режима работы 1).
Редуктор червячный одноступенчатый 1Ч-160
