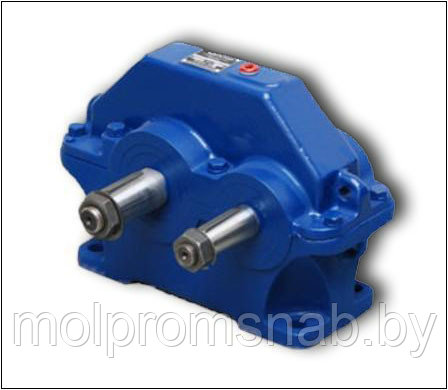

Редукторы цилиндрические одноступенчатые 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250
Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная, переменная, реверсивная или в одну сторону;
- работа с остановками и длительная (круглосуточная);
- вращение в любую из сторон;
- частота вращения первичного вала до 1500 об/мин;
- атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа 1ЦУ
- Объём заливаемого масла в редуктор 1ЦУ-100 равен 1 литр;
- Объём заливаемого масла в редуктор 1ЦУ-160 равен 2 литра;
- Объём заливаемого масла в редуктор 1ЦУ-200 равен 4 литра;
- Объём заливаемого масла в редуктор 1ЦУ-250 равен 7,5 литров;
- Масса редуктора 1ЦУ-100 равна 27 кг.
- Масса редуктора 1ЦУ-160 равна 75 кг.
- Масса редуктора 1ЦУ-200 равна 135 кг.
- Масса редуктора 1ЦУ-250 равеа 250 кг.
ПРИМЕЧАНИЯ:

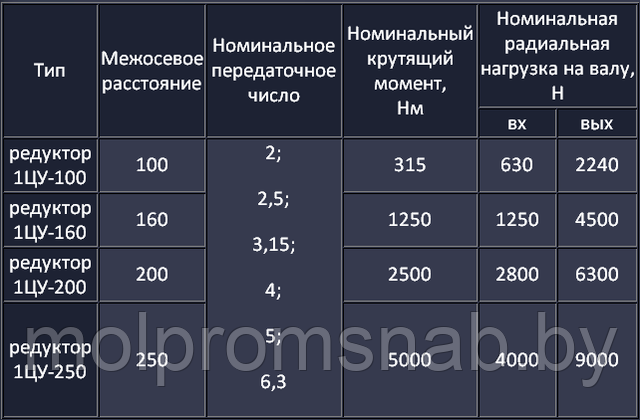

При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;
Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
Номинальные крутящие моменты на выходном валу, указанные для редукторов 1ЦУ-200 и 1ЦУ-250, передаются при струйной смазке;
Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

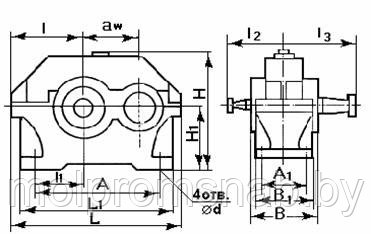

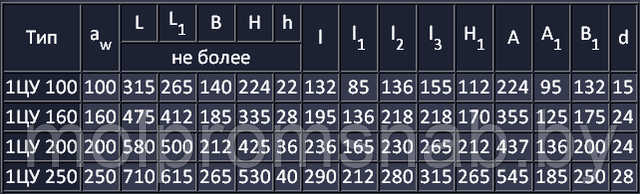

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА типа 1ЦУ

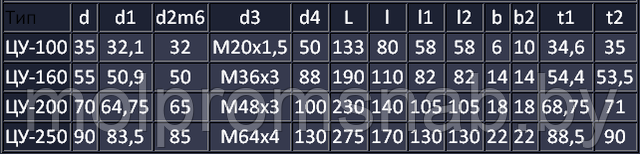

Размеры конических и цилиндрических валов

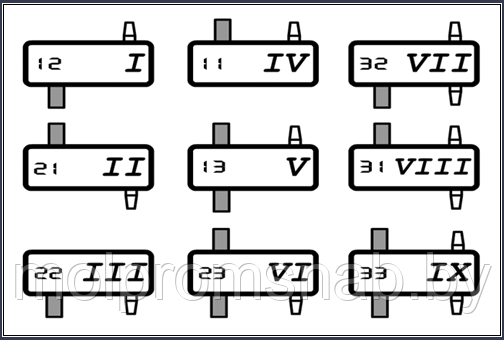

Варианты сборки редуктора
(обозначение либо арабскими, либо римскими цифрами)
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 1ЦУ-200-4-21-У2 , где:
1ЦУ - тип редуктора;
200 - межосевое расстояние 200 мм;
4 - номинальное передаточное число;
21 - вариант сборки редуктора
У2 - исполнение для умеренного климата, кат. размещения 2
