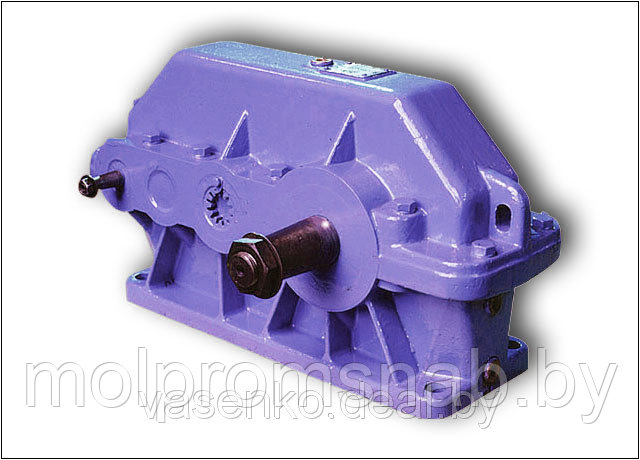

Редукторы цилиндрические трехступенчатые 1Ц3У-160, 1Ц3У-200, 1Ц3У-250
- В наличии
- Оптом и в розницу
700 руб.
Показать оптовые ценыРедукторы цилиндрические трехступенчатые 1Ц3У-160, 1Ц3У-200, 1Ц3У-250
Редукторы цилиндрические трехступенчатые узкие горизонтальные общемашиностроительного применения типов 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная, переменная, реверсивная или в одну сторону;
- работа с остановками и длительная (круглосуточная);
- вращение в любую из сторон;
- частота вращения первичного вала до 1500 об/мин;
- атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа 1Ц3У
ПРИМЕЧАНИЯ:
При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;
Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

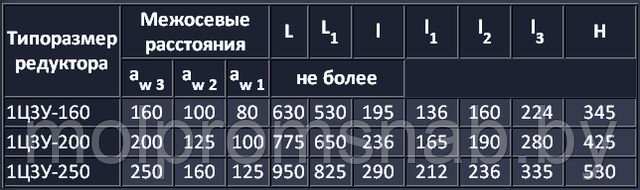

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА типа 1Ц3У
РАЗМЕРЫ КОНЦОВ ВАЛОВ РЕДУКТОРА типа 1Ц3У
Размеры выходного вала в виде зубчатой муфты
Размеры полого выходного вала
ВАРИАНТЫ СБОРКИ РЕДУКТОРА типа 1Ц3У
16, 26, 36 - С полым симметричным выходным валом редуктора 1Ц3У-200
11П - 32П - С полым несимметричным выходным валом редуктора 1Ц3У-250
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 1Ц3У-200-63-21-У2 , где:
1Ц3У - тип редуктора;
200 - межосевое расстояние 200 мм;
63 - номинальное передаточное число;
21 - вариант сборки редуктора
У2 - исполнение для умеренного климата, кат. размещения 2
| Основные | |
|---|---|
| Тип редуктора | Цилиндрический |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Производитель | ЗАО "Редуктор" |
