Редукторы цилиндрические двухступенчатые типа РМ: РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-100

- В наличии
- Оптом и в розницу
500 руб.
Показать оптовые ценыОписание
Редукторы цилиндрические двухступенчатые типа РМ: РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная, переменная, реверсивная или в одну сторону;
- работа с остановками и длительная (круглосуточная);
- вращение в любую из сторон;
- частота вращения первичного вала до 1500 об/мин;
- атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

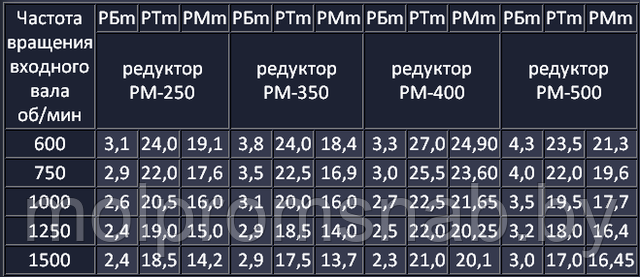

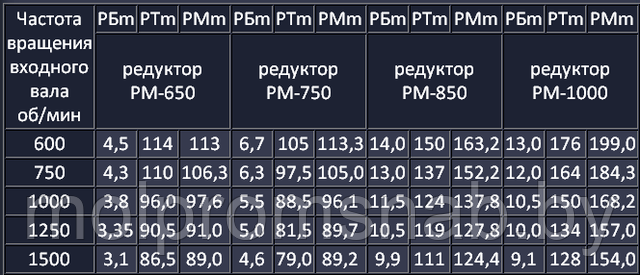

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа РМ
где:
PБm - максимально допустимая консольная нагрузка на входном валу, кН;
PТm - максимально допустимая консольная нагрузка на выходном валу, кН;
PMm - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.
Возможные передаточные отношения редуктора
- Объём заливаемого масла в редуктор РМ-250 равен 1.6 литра;
- Объём заливаемого масла в редуктор РМ-350 равен 3.3 литра;
- Объём заливаемого масла в редуктор РМ-400 равен 5.5 литра;
- Объём заливаемого масла в редуктор РМ-500 равен 11 литров;
- Объём заливаемого масла в редуктор РМ-650 равен 22 литра;
- Объём заливаемого масла в редуктор РМ-750 равен 42 литра;
- Объём заливаемого масла в редуктор РМ-850 равен 44 литра;
- Объём заливаемого масла в редуктор РМ-1000 равен 55 литров;
ПРИМЕЧАНИЯ:
При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;
Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

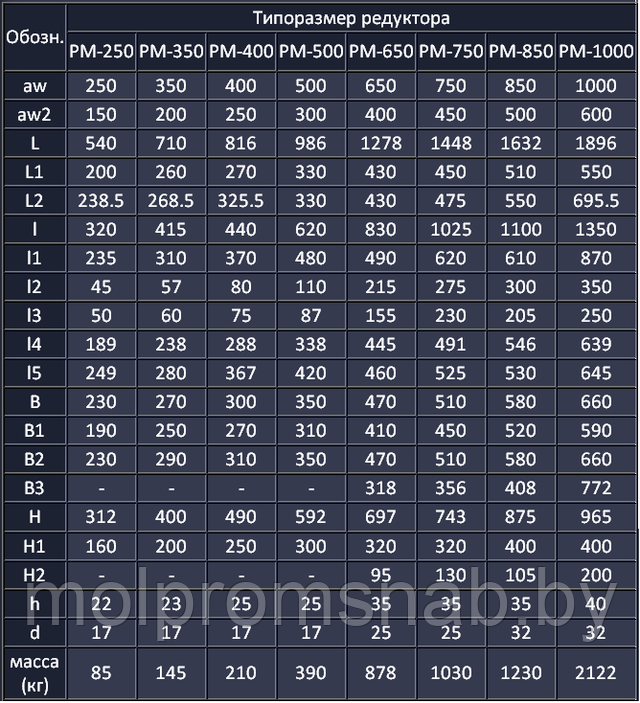

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА типа РМ:

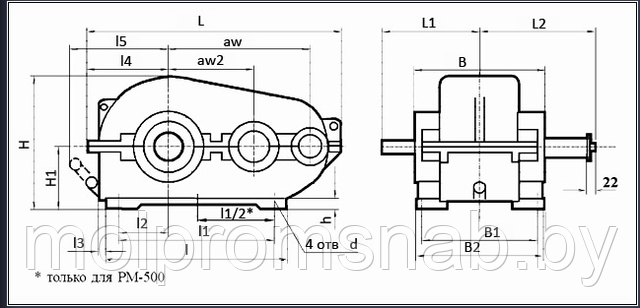

- габаритные размеры - РМ-250, РМ-350, РМ-400, РМ-500;

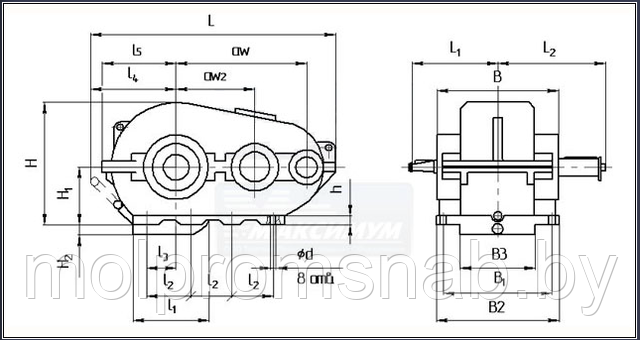

- габаритные размеры - РМ-650, РМ-750, РМ-850, РМ-1000.
РАЗМЕРЫ КОНЦОВ ВАЛОВ РЕДУКТОРА типа РМ:

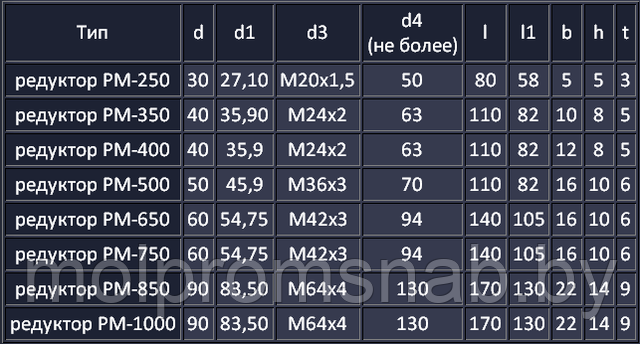

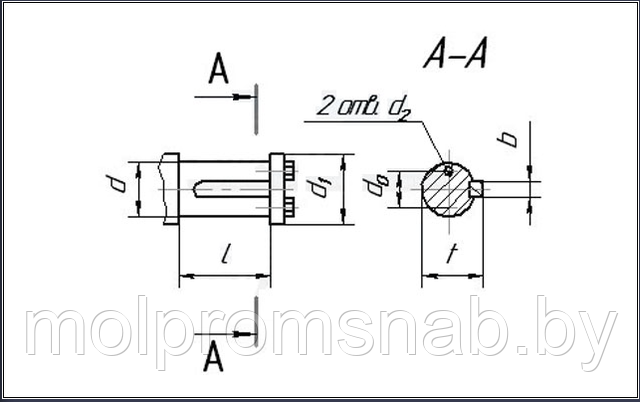

- размеры конца конического входного вала редуктора РМ;
- размеры конца цилндрического выходного вала редуктора РМ;

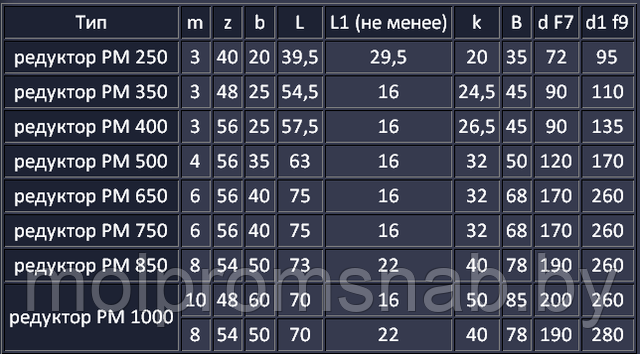

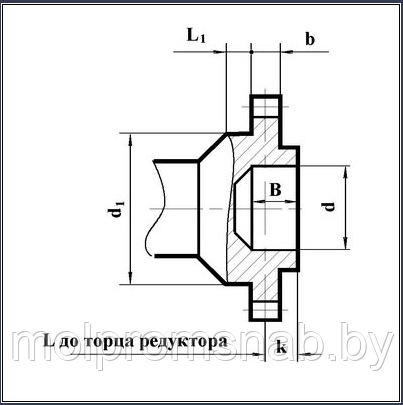

- Размеры выходного вала в виде зубчатой муфты.
ВАРИАНТЫ СБОРКИ РЕДУКТОРА типа РМ
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор РМ-500-40-22М-У2 , где:
РМ - тип редуктора;
500 - межосевое расстояние 500 мм;
40 - номинальное передаточное число;
22 - вариант сборки редуктора;
М - тихоходных вал редуктора - в виде зубчатой муфты;
У2 - исполнение для умеренного климата, кат. размещения 2.
Характеристики
Основные | |
---|---|
Тип редуктора | Цилиндрический |
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | ЗАО "Редуктор" |
Информация для заказа
- Цена: 500 руб.
