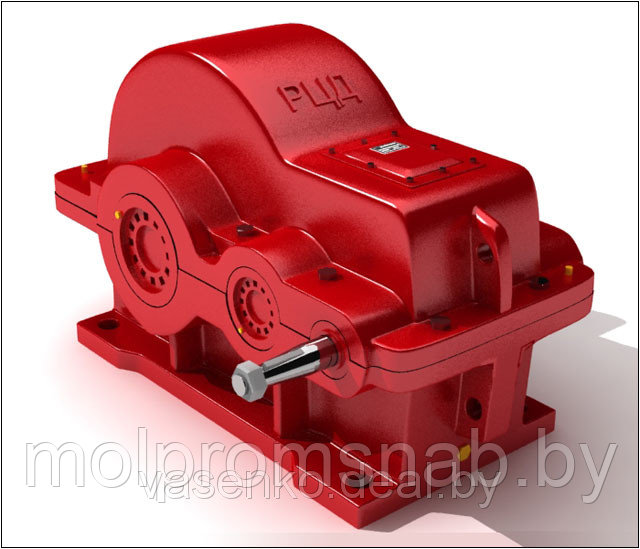

Редукторы цилиндрические двухступенчатые типа РЦД: РЦД-250, РЦД-350, РЦД-400
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная, переменная, реверсивная или в одну сторону;
- работа с остановками и длительная (круглосуточная);
- вращение в любую из сторон;
- частота вращения первичного вала до 1500 об/мин;
- атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа РЦД
- Объём заливаемого масла в редуктор РЦД-250 равен 2,3 литра;
- Объём заливаемого масла в редуктор РЦД-350 равен 5,5 литра;
- Объём заливаемого масла в редуктор РЦД-400 равен 8,4 литра;
- Масса редуктора РЦД-250 равна 87 кг.
- Масса редуктора РЦД-350 равна 175 кг.
- Масса редуктора РЦД-400 равна 287 кг.
ПРИМЕЧАНИЯ:
При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;
Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

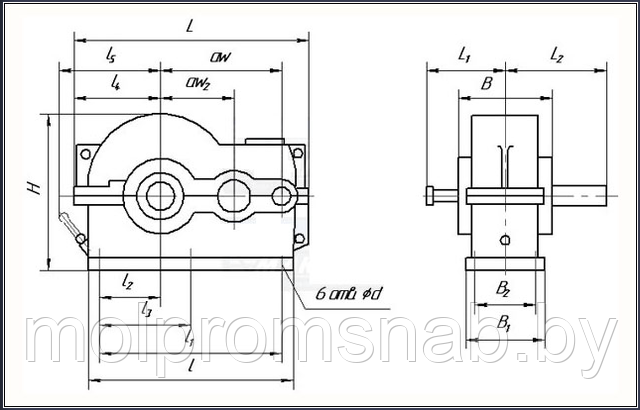

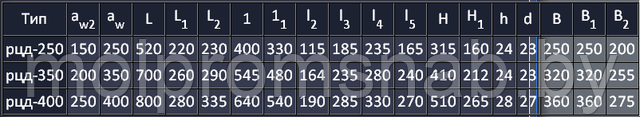

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА типа РЦД

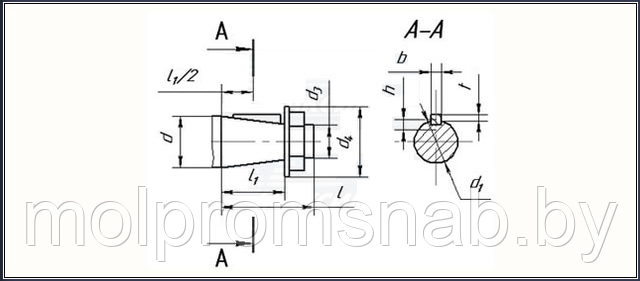

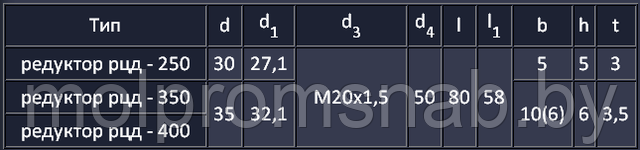

Размеры конического Входного вала редуктора

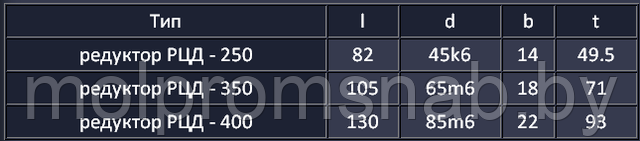

Размеры цилиндрического Выходного вала редуктора

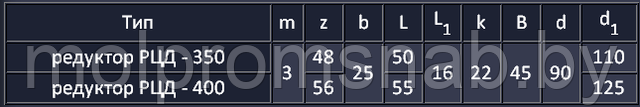

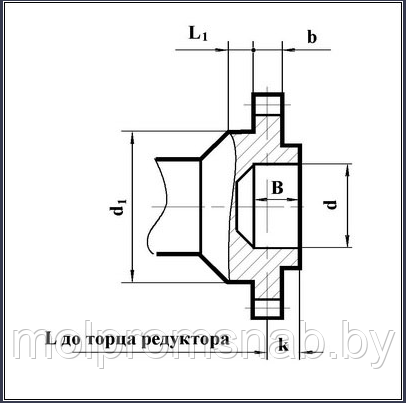

Размеры вала в виде зубчатой муфты

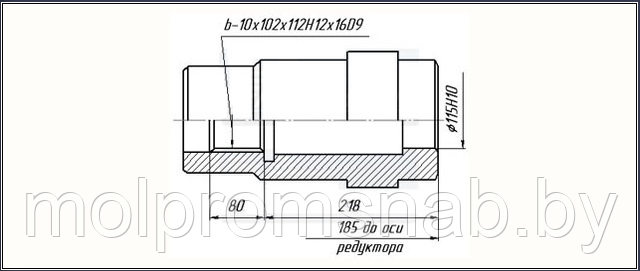

Размеры полого вала редуктора РЦД-400

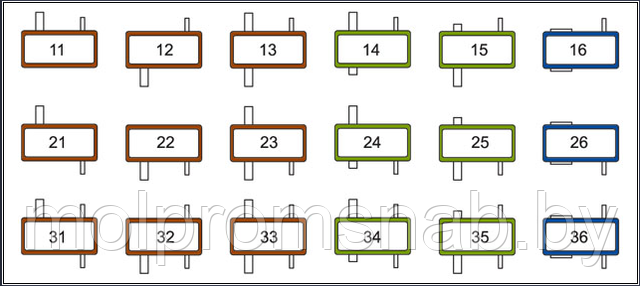

Варианты сборки редуктора
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор РЦД-400-40-21-У2 , где:
РЦД - тип редуктора;
400 - межосевое расстояние 400 мм;
40 - номинальное передаточное число;
21 - вариант сборки редуктора
У2 - исполнение для умеренного климата, кат. размещения 2
