Редукторы цилиндрические трехступенчатые типа ЦТНД: ЦТНД-315, ЦТНД-400, ЦТНД-500
- В наличии
- Оптом и в розницу
680 руб.
Показать оптовые ценыРедукторы цилиндрические трехступенчатые типа ЦТНД: ЦТНД-315, ЦТНД-400, ЦТНД-500
Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типов ЦТНД-315, ЦТНД-400, ЦТНД-500 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- нагрузка постоянная, переменная, реверсивная или в одну сторону;
- работа с остановками и длительная (круглосуточная);
- вращение в любую из сторон;
- частота вращения первичного вала до 1500 об/мин;
- атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа ЦТНД
- Объём заливаемого масла в редуктор ЦТНД-315 равен 25 литров;
- Объём заливаемого масла в редуктор ЦТНД-400 равен 40 литров;
- Объём заливаемого масла в редуктор ЦТНД-500 равен 75 литров;
ПРИМЕЧАНИЯ:
При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;
Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;
Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;
Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

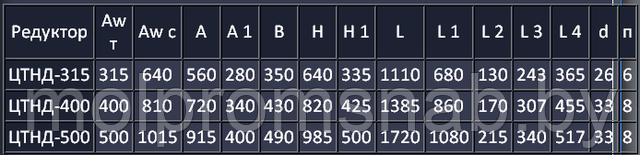

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКТОРА типа ЦТНД

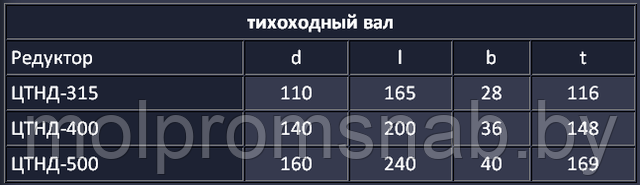

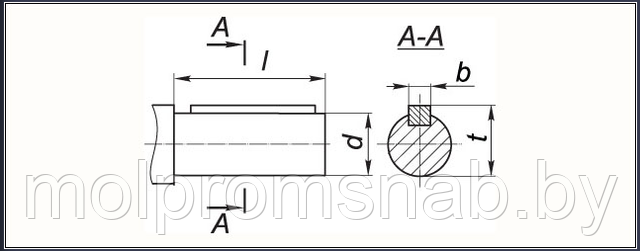

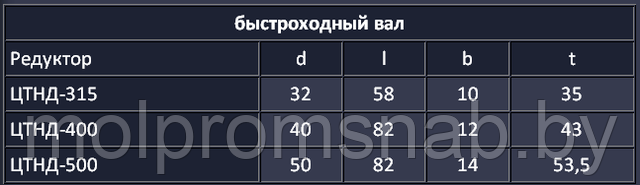

Размеры цилиндрических валов

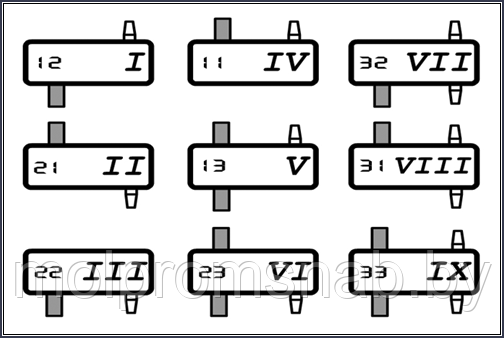

Варианты сборки редуктора
(обозначение либо арабскими, либо римскими цифрами)
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор ЦТНД-400-63-21-У2 , где:
ЦТНД - тип редуктора;
400 - межосевое расстояние 400 мм;
63 - номинальное передаточное число;
21 - вариант сборки редуктора
У2 - исполнение для умеренного климата, кат. размещения 2
| Основные | |
|---|---|
| Тип редуктора | Цилиндрический |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Производитель | ЗАО "Редуктор" |
