Редукторы цилиндрические двухступенчатые: Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000

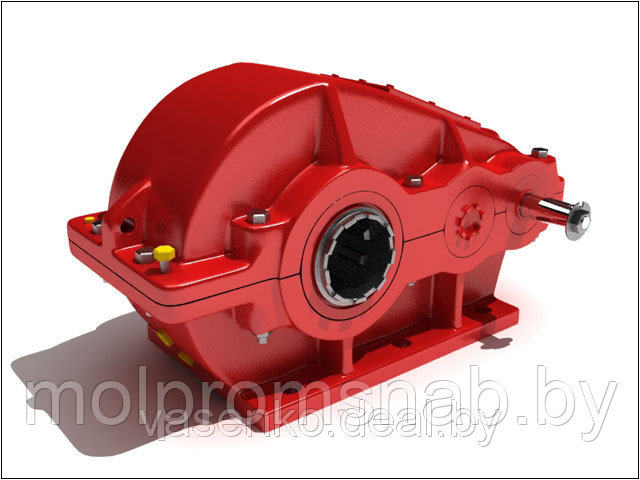

Редукторы цилиндрические двухступенчатые типа Ц2: Ц2-250, Ц2-300, Ц2-350, Ц2-400,
Ц2-500, Ц2-650, Ц2-750, Ц2-1000

Редукторы цилиндрические двухступенчатые специальные крановые (с межосевым расстоянием тихоходной ступени до 600 мм) типа Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000 Редукторы применяются в механизмах грузоподъемных машин, а также могут быть использованы для привода других машин в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

• нагрузка постоянная, переменная, реверсивная или в одну сторону;
• работа с остановками и длительная (круглосуточная);
• вращение в любую из сторон;
• частота вращения первичного вала до 1500 об/мин;
• атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

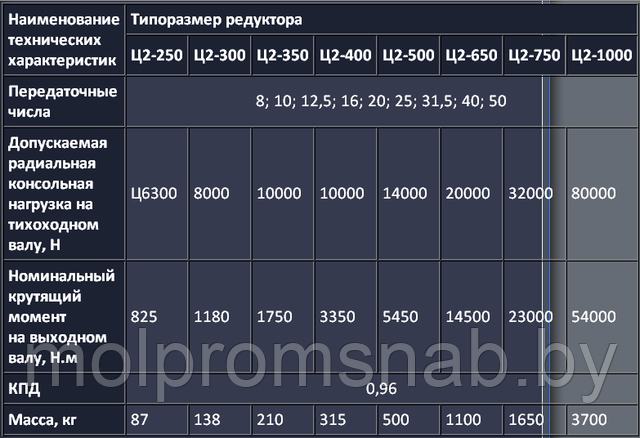

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРОВ типа Ц2

• Объём заливаемого масла в редуктор Ц2-250 равен 3 литра;
  Объём заливаемого масла в редуктор Ц2-300 равен 5 литра;
  Объём заливаемого масла в редуктор Ц2-350 равен 7 литров;
  Объём заливаемого масла в редуктор Ц2-400 равен 12 литров;
  Объём заливаемого масла в редуктор Ц2-500 равен 20 литров;



  ПРИМЕЧАНИЯ:

  При работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу , указанные в таблице, должны быть снижены на 30 %;

  Редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3·106 в течение всего срока службы редуктора;

  Номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу – для 31, 32, 33 должна быть уменьшена в два раза;

  Редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

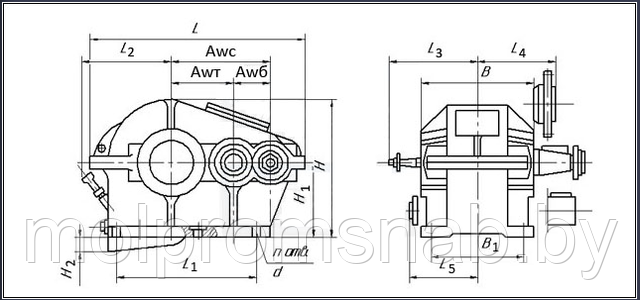

  ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ типа Ц2

Размеры конических входных и выходных валов

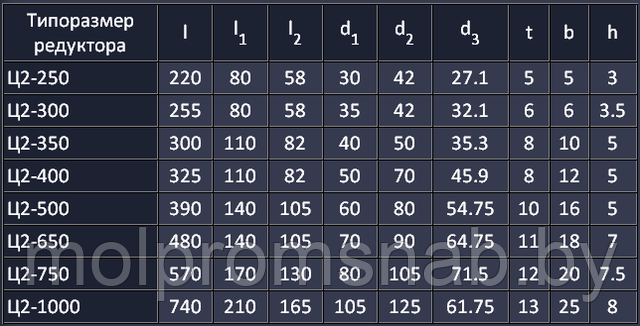

Размеры конических входных валов

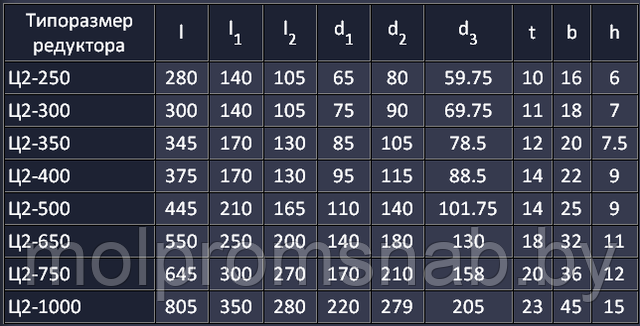

Размеры конических выходных валов

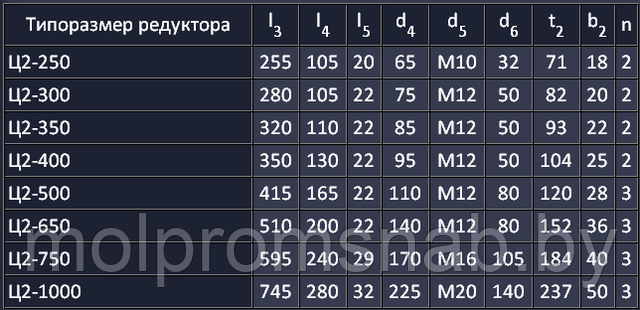

Размеры цилиндрических выходных валов

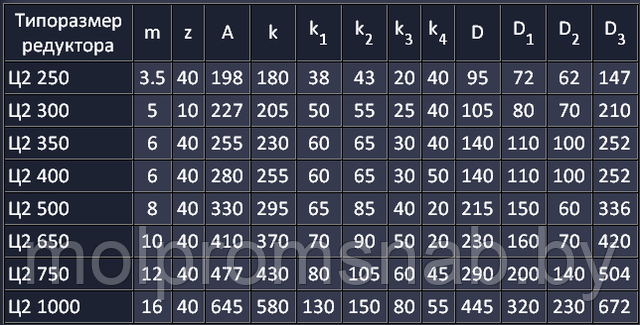

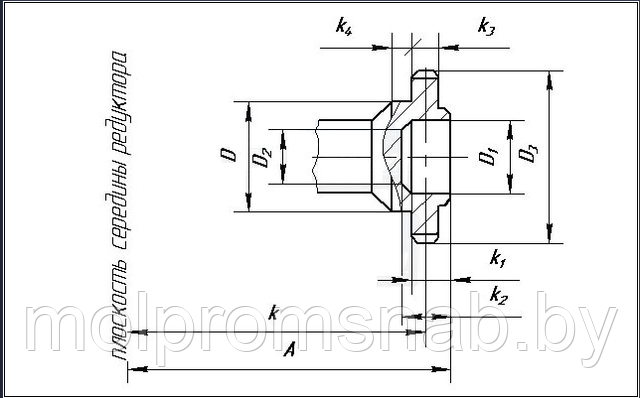

Выходной вал в виде части зубчатой муфты

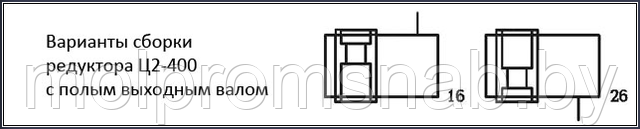

Размеры полого выходного вала редуктора Ц2-400П

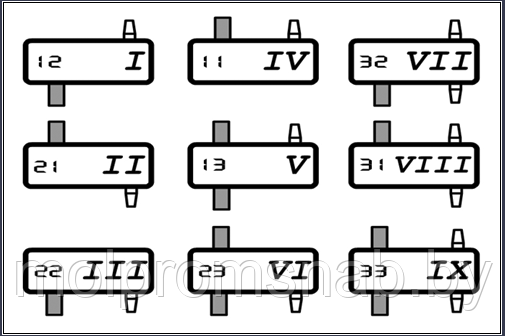

ВАРИАНТЫ СБОРКИ РЕДУКТОРА типа Ц2

Варианты сборки редуктора
(обозначение либо арабскими, либо римскими цифрами)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор Ц2-400-40-21-У2 , где:
Ц2 - тип редуктора;
400 - межосевое расстояние 400 мм;
40 - номинальное передаточное число;
21 - вариант сборки редуктора
У2 - исполнение для умеренного климата, кат. размещения 2
