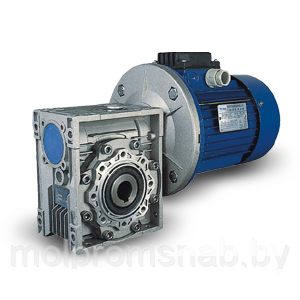

Червячные мотор-редукторы серии NMRV

Червячные мотор-редукторы серии NMRV

Червячные мотор-редукторы серии NMRV ― лучшее предложение по соотношению цена-качество на белорусском рынке. Устройства сочетают в себе высокую надёжность и доступную цену. Благодаря унифицированным присоединительным размерам представленные мотор-редукторы червячного типа могут служить заменой вышедших из строя мотор-редукторов других фирм.

Технические характеристики:

• Базовые характеристики оборудования:

Модель: NMRV
Размер: 30 ― 40 ― 50 ― 63 ― 75 ― 90 ― 110 ― 130 ― 150
Передаточное отношение: i = 5:1 ― 10000:1
Мощность: 0,06 ― 7,5 кВт
Крутящий момент: 1.8 ― 2700 Нм

Поставляются в различных исполнениях:
Червячный редуктор NRV
Одноступенчатый мотор-редуктор NMRV
Двухступенчатый мотор-редуктор DRV
Двухступенчатый мотор-редуктор с цилиндрической передачей на входе PCRV
С вариаторной приставкой (UD) на входе UD+NMRV, UD+DRW, UD+PCRV

Пример условного обозначения при оформлении заказа:

NMRV – 75 – 20 – 70 – B3 – 0.37
NMRV – тип мотор-редуктора;
75 – типоразмер;
20 – передаточное чиcло;
70 – частота вращения выходного вала, об/мин;
B3 – вариант крепления мотор-редуктора;
0,37 – мощность электродвигателя.

Схема типового обозначения оборудования:

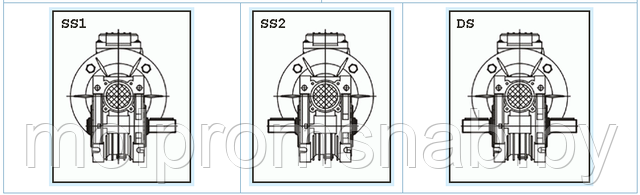

Варианты исполнения мотор-редукторов NMRV

Монтажные позиции NMRV

Присоединительные размеры входного фланца

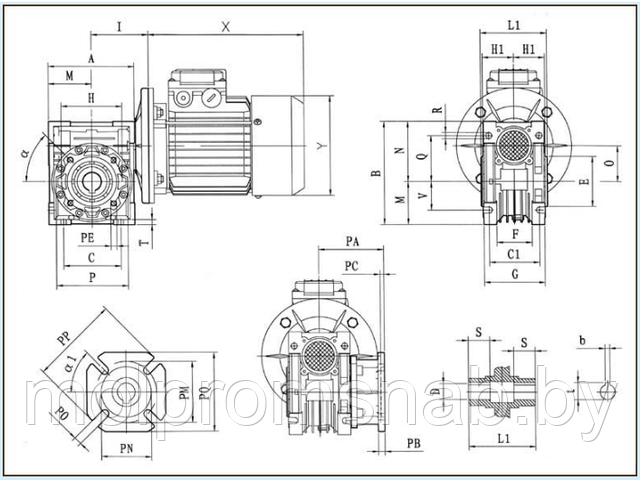

Габаритные и присоединительные размеры NMRV

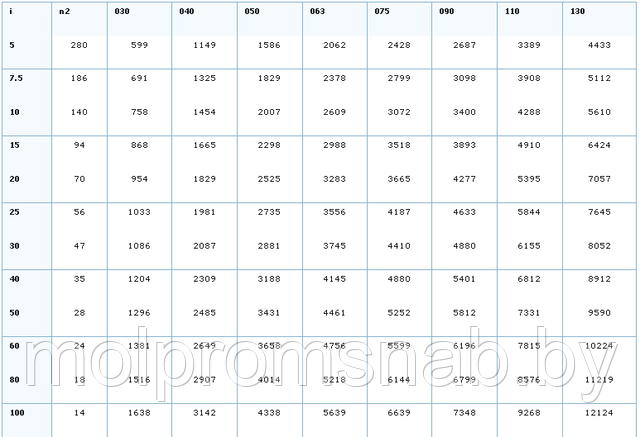

Допускаемая радиальная консольная нагрузка на выходном валу

Мощности подключаемых электродвигателей (кВт)
