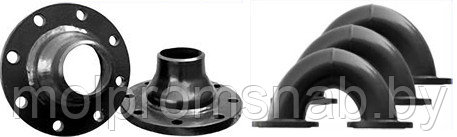

Калачи и переходы для подогревателя ВВП
- Калачи
Калачи для ПВ
Размеры, мм, не более
Для увеличения поверхности теплообмена секции трубчатых теплообменников соединяются последовательно. Конструктивно для экономии пространства секции располагаются горизонтально одна над другой и соединяются с помощью так называемых «калачей».
Калачи для подогревателей водоводяных в классическом исполнении представляют собой половину тора, открытые концы которого завершены фланцами диаметром, соответствующим диаметру торца секции теплообменника.
Изготавливаем калачи двух видов: из крутоизогнутых отводов (исполнение 1) и из двух переходов, двух отводов и патрубков между ними (исполнение 2). Диаметр отводов и патрубков калача во 2-м исполнении меньше чем диаметр отверстия присоединительного фланца и его проходное сечение соответствует живому сечению пачки трубок секции теплообменника, тем самым достигается выигрыш в массе изделия в меньшую сторону по сравнению с калачем в исполнении 1.
Ассортимент охватывает стандартный ряд диаметров труб, начиная от 57 мм и до 530 мм. Можно изготавливать нетиповые калачи для подогревателей водоводяных по эскизам заказчика. Использование кондукторов и жесткое закрепление элементов перед сваркой дает гарантированное качество изготовления, соблюдение единой плоскости по зеркалу фланцев, соосность деталей, точное радиальное расположение отверстий и минимально допустимые отклонения линейных размеров.
Герметичное соединение заготовок выполняется полуавтоматическим сварочным аппаратом в среде защитного газа. Каждый калач ввп проверяется на прочность и плотность сварных швов, а так же качество изготовления перед отгрузкой заказчику.
- Переходы

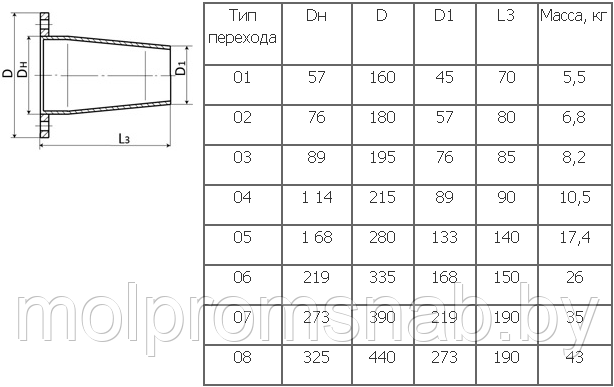

Переходы с одним фланцем для ПВ
Размеры, мм, не более
В процессе монтажа сложных трубопроводных систем, например водо-водяных подогревателей в тепловых пунктах, газораспределительных станциях, котельных возникают ситуации, когда требуется соединить трубы разного диаметра встык. Строительные нормы запрещают такое соединение без плавного перехода одного диаметра в другой, даже если соединяемые трубы соседних размеров. Несоблюдение этого правила ведет к проблемам после начала эксплуатации смонтированного оборудования.
Дело в том, что при движении жидкости в трубе возникают турбулентные завихрения на неровностях, которые тормозят поток, и чем выше скорость течения, тем сильнее тормозится поток. Резкие переходы, преграды внутри трубы вызывают особенно сильные завихрения, а при большой скорости течения возможно даже образование кавитационных пузырьков, которые быстро изнашивают внутреннюю поверхность трубы, впрочем, и без кавитации турбулентность не способствует правильному течению жидкости.
Возможно изготавливать переходы для водоводяных подогревателей из цилиндрической трубы на стройке, практически в полевых условиях. Но это очень затруднительно, да и внешний вид такого перехода будет оставлять желать лучшего. Именно по этому проектировщики закладывают в спецификацию отдельными пунктами переходы ввп нужного номинала, чтобы у монтажников не возникало сомнения какой поставить: изготовленный в заводских условиях с применением передовых технологий обработки металла, с ровными торцованными краями и гладкой поверхностью, или из криво, электросваркой обрезанной трубы, помятой с помощью кувалды и газовой горелки.
Выпускаем высококачественные переходы для водоводяных подогревателей. Имеется два типа исполнения: с фланцами на обоих краях (исполнение 1) и с фланцем только на стороне большего диаметра (исполнение 2). Размеры и ассортимент удовлетворят самого взыскательного покупателя, в том же случае, если не нашлось типового перехода, вполне возможно сделать индивидуальный заказ по эскизам заказчика.
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | Россия |
Тип комплектующего | калачи и переходы |
