Насосы центробежные погружные 1ЭЦПК

- В наличии
- Оптом и в розницу
Цену уточняйте
Описание

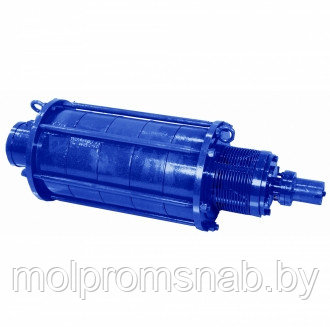

Насосы центробежные погружные 1ЭЦПК

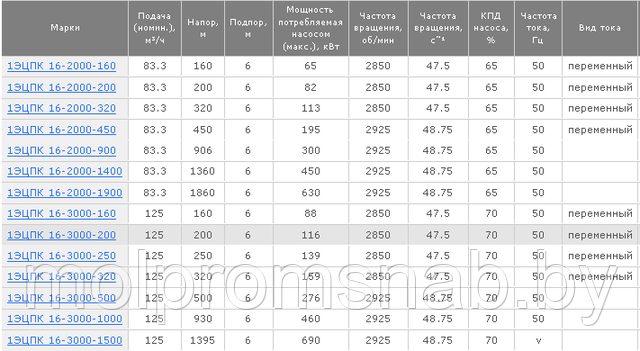

Технические характеристики
Условное обозначение
Например 1ЭЦПК 16-3000-200 У* ТУ 3631-116-05747979-97, где :
1-порядковый номер модификации;
ЭЦПК- наименование насоса;
16 – диаметр скважины в дюймах;
3000 – подача, м3/сут;
200 – напор, м;
У* - климатическое исполнение;
Назначение
Насосы центробежные погружные типа 1 ЭЦПК и агрегаты электронасосные на их основе предназначенные для комплектации насосных установок УЭЦПК16-3000 и УЭЦПК16-2000 используемых в нефтедобывающей отрасли для поддержания пластового давления.
Насосы и агрегаты могут применяться и для других целей при подъеме и перекачке воды.
Насосы и агрегаты 1ЭЦПК относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У* ГОСТ15150-69 (для работы в воде).
Конструкция
Установка состоит из погружного и наземного оборудования.
К погружному оборудованию относятся: насос, соединенный с двигателем и гидрозащитой, и силовой кабель.
В состав наземного оборудования входит: оборудование устья скважины или головка колонная, трансформатор , устройство комплектное, контрольно – измерительная аппаратура (задвижки, манометры и пр.).
Насос 1ЭЦПК – погружной центробежный многоступенчатый секционного типа. Насос состоит из пакета ступеней, стянутых стяжными шпильками. Каждая ступень состоит из обоймы с направляющим аппаратом, разгруженного рабочего колеса и двух уплотнительных колец плавающего типа. Прием жидкости происходит через всасывающую головку с проволочным фильтром, которая закрыта корпусом нижним.
Корпус нижний соединяется с электродвигателем . Верхняя часть насоса заканчивается переводником, имеющим внутреннюю резьбу для соединения с колонной напорных труб.
Материал трущейся пары – силицированный графит.Присоединение насоса к двигателю – фланцевое. Крутящий момент от вала электродвигателя к валу насоса передает шлицевая муфта.
Направление вращения ротора – правое (по часовой стрелке, если смотреть со стороны нагнетания) и указано стрелкой, расположенной на корпусе.
Приводом насосов являются погружные асинхронные маслонаполненные двигатели.Управление работой электронасоса осуществляется комплектным устройством типа «КУПНА». Питание электродвигателя осуществляется через понижающий трансформатор типа ТМЭ.
Применение
- нефтегазодобывающими компаниями для закачки в нагнетательные скважины промысловых сточных вод в системах ППД (поддержание пластового давления), в том числе агрессивных жидкостей, что обеспечивается высокой коррозионной стойкостью рабочих органов и проточной части насосов
- нефтегазодобывающими компаниями для добычи воды из водозаборных скважин с целью подачи ее на кустовые насосные станции
Особенности/преимущества
- изготовление деталей проточной части из стали 20Х13Л (направляющий аппарат, колесо рабочее) позволяет продлить ресурс насоса
Информация для заказа
- Цена: Цену уточняйте
