Червячный мотор-редуктор NMRV (MOTOVARIO)

Червячный мотор-редуктор NMRV (MOTOVARIO).
Мотор-редукторы NMRV

Мотор-редукторы NMRV являются лидером сегмента червячных приводов. Данный тип редукторов широко применяется во всех отраслях промышленности, и зарекомендовал себя как надежное и вто же время недорогое изделие. Редукторы изготовлены из легких и очень прочных сплавов алюминия или чугуна. Высокая точность обработки зубчатых колес исключает шум при работе и увеличивает срок службы на долгие годы. Основными элементами редуктора являются зубчатое колесо, и цилиндрический червяк которые образуют червячную пару. Параметры червячной пары определяют межосевое расстояние и передаточное число. У редукторов NMRV межосевое расстояние варьируется в пределах 25 – 150 мм, а передаточное отношение 5 – 100.



Не секрет, что многие производители редукторов придерживаются единым стандартам, и как правило имеют одинаковые присоединительные размеры и характеристики. Благодаря таким стандартам редуктор NMRV может послужить отличной заменой вышедшего из строя редуктора другой фирмы.



Редукторы NMRV имеют следующие типоразмеры:

NMRV 030, NMRV 040, NMRV 050, NMRV 063, NMRV 075, NMRV 090, NMRV 110, NMRV 130, NMRV 150.



Техническое описание

  • Типоразмер ― 030, 040, 050, 063, 075, 090 ― изготавливается из алюминиевого сплава, литого под давлением;
  • Типоразмер ― 110, 130,150 ― изготавливается из серого чугуна с механической обработкой;
  • Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
  • Передаточное отношение ― 5 ― 100;
  • Мощность электродвигателя ― 0,06 ― 11,0 квт;
  • Момент на выходном валу ― 4 ― 1600 Нм;
  • Окраска редуктора синяя ― RAL 5010.





Условия применения червячных мотор-редукторов NMRV

  • Не допускается использование редуктора в качестве мультипликатор (повышающего угловую скорость выходного вал);
  • Не допускается использование редуктора при высоких моментах инерции выходной нагрузки;
  • Не рекомендуется использовать редуктор в качестве привода подъемных механизмов;
  • Высокая динамическая нагрузка может снизить срок службы редуктора;
  • При использовании редуктора при температуре ниже -30°C или выше 40°C следует использовать масло соответствующее нужной температуре;
  • Запрещено использовать редуктор в агрессивных химических средах;
  • Максимальный крутящий момент не должен превышать номинальное значение указанное в технических характеристиках более чем в два раза;
  • Срок службы редуктора зависит от сервис фактора (SF), и составляет 8700 часов при условии (f.s.≥1).





Двухступенчатые мотор-редукторы на базе редуктора NMRV

  • Двухступенчатые мотор-редукторы с цилиндрической ступенью PCRV
  • Двухступенчатые мотор-редукторы DRV (конструкция из двух редукторов NMRV)
  • Вариатор + редуктор ― UD+NMRV, UD+DRW,UD+PCRV





Технические характеристики червячных мотор-редукторов NMRV:



  • Монтажные позиции NMRV

Монтажная позиция редуктора определяется уровнем масла в редукторе, а также установкой сапуна. Установка сапуна осуществляется силами заказчика после того как мотор-редуктор будет закреплен к станине.Монтажные позиции

  • Габаритные и присоединительные размеры NMRV

​Представляем Вашему вниманию габаритные и присоединительные размеры редукторов NMRV. Обратите внимание на размеры выходного вала, в скобках прописаны нестандартные размеры, которые оговариваются заранее.

Габаритные и присоединительные размеры NMRV


030
040
050
063
075
090
110
130
150
A
54
70
80
100
120
140
170
200
240
A1
54
70
80
100
120
140
164-170
200
240
B
20
23
30
40
50
50
60
80
80
D
14
18(19)
25(24)
25(28)
28 (30) (32) (35)
35(38) (40)
42
45
50
D1
9
11
14
19
24
24
28
30
35
G
55
70
80
109
126,5
145
185,5 (РАМ 132)
180
210
168 (РАМ 80-112)
G1
63
78
92
112
120
140
155
170
200
G3
45
53
64
75
90
108
135
155
175
Н
40
50
60
72
86
103
127,5
147,5
170
Н1
40
50
60
72
89
103
127,5
147,5
170
1
30
40
50
63
75
90
110
130
150
К
44
60
70
85
90-95
100
115
120
145
KE
M6*11 n°4
M6*11 n°4
M8*10 n°4
M8*14 n°8
M8*14 n°8
M10*18 n°8
M10*18 n°8
M12*21 n°8
M12*21 n°8
L
56
71
85
103
112
130
144
155
185
M
65
75
85
95
115
130
165
215
215
N
55
60
70
80
95
110
130
180
180
N1
29
36,5
43,5
53
57
67
74
81
96
O
6,5
6,5
8,5
8,5
11
13
14
16
18
P
75
87
100
110
131
160
200
250
250
Q
44
55
64
80
93
102
125
140
180
R
57
71,5
84
107
123
144
167,5
187,5
230
S
5,5
6,5
7
8
10
11
14,5
15,5
18
S1
5,5
6,5
7
8
13
11
14,5
15,5
18
T
21
26
30
36
40
45
50
60
72,5
V
27
35
40
50
60
70
82-85
100
120
W
0°
45°
45°
45°
45°
45°
45°
45°
45°
b
5
6(6)
8(8)
8(8)
8 (8) (10) (10)
10(10) (12)
12
14
14
t
16,3
20,8(21,8)
28,3(27,3)
28,3 (31,3)
31,3(33,3) (35,3) (38,3)
38,3 (41,3) (43,3)
45,3
48,8
53,8
b1
3
4
5
6
8
8
8
8
10
t1
10,2
12,5
16
21,5
27
27
31
33

f
-
-
M6
M6
M8
M8
M10
M10
M12
Kg
1,2
2,3
3,5
6,2
9
13
21
43,5
77



  • ​Размеры выходного фланца NMRV

Выходной фланец является дополнительной опцией. Установка выходного фланца оговаривается при заказе редуктора.



Размеры выходного фланца NMRV


030
040
050
063
075
090
110
130
150
FA
KA
54,5
67
90
82
111
111
131
140
155
KB
6
7
9
10
13
13
15
15
15
KC
4
4
5
6
6
6
6
6
6
KN
50
60
70
115
130
152
170
180
180
KM
68
80 min
90 min
150
165
175
230
255
255
KO
6.5 (n°4)
9 (n°4)
11 (n°4)
11 (n°4)
11 (n°4)
11 (n°4)
14 (n°8)
16 (n°8)
16 (n°8)
KP
80
110
125
180
200
210
280
320
320
KQ
70
95
110
142
170
200
260
290
290
KW
45°
45°
45°
45°
45°
45°
45°
22.5°
22.5°

  • PAM ― размеры моторного фланца NMRV

Моторный фланец на редукторе NMRV – съемный. По желанию возможна установка нестандартного фланца под ваш электродвигатель. Также следует помнить, что электродвигатели стандарта DIN зарубежных производителей имеют два варианта выходного фланца (B14 – малый фланец и B5 – большой фланец).

PAM ― Размеры моторного фланца

В5
IEC
056
063
071
080
090
100
112
132
160
Pm
120
140
160
200
200
250
250
300
350
Dm
9
11
14
19
24
28
28
38
42
bm
3
4
5
6
8
8
8
10
12
tm
10,4
12,8
16,3
21,8
27,3
31,3
31,3
41,3
45,3



B14
IEC
056
063
071
080
090
100
112
Pm
80
90
105
120
140
160
160
Dm
9
11
14
19
24
28
28
bm
3
4
5
6
8
8
8
tm
10,4
12,8
16,3
21,8
27,3
31,3
31,3

  • Размеры выходного вала NMRV

Выходной вал является дополнительной опцией и не входит в стандартную комплектацию. Вал редуктора может быть одно- и двухсторонним. По желанию заказчика возможна расточка вала под ваши размеры нашими силами.

Размеры выходного вала


030
040
050
063
075
090
110
130
150
d
14 h6
18 h6
25 h6
25 h6
28 h6
35 h6
42 h6
45 h6
50 h6
B
30
40
50
50
60
80
80
80
82
B1
32,5
43
53,5
53,5
63,5
84,5
84,5
85
87
G1
63
78
92
112
120
140
155
170
200
L
102
128
153
173
192
234
249
265
297
L1
128
164
199
219
247
309
324
340
374
f
M6
M6
M10
M10
M10
M12
M16
M16
M16
b1
5
6
8
8
8
10
12
14
14
t1
16
20,5
28
28
31
38
45
48,5
53,5

  • Рычаг крутящего момента NMRV

Представляем вашему вниманию размеры реактивной штанги. Реактивная штанга предназначена для отвода и компенсации ударных нагрузок на выходной вал редуктора. Реактивная тяга является дополнительной опцией и не входит в основной комплект мотор-редуктора.

Рычаг крутящего момента


030
040
050
063
075
090
110
130
150
K1
85
100
100
150
200
200
250
250
250
G
14
14
14
14
25
25
30
30
30
KG
24
31,5
38,5
49
47,5
57,5
62
69
84
KH
8
10
10
10
20
20
25
25
25
R
15
18
18
18
30
30
35
35
35

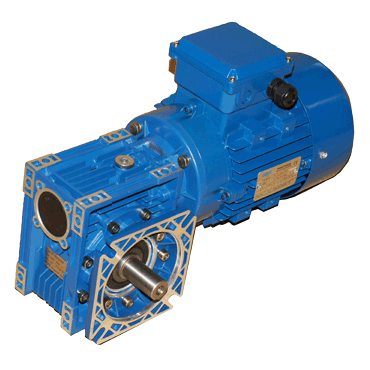

Внешний вид червячных мотор-редукторов NMRV

мотор-редукторы NMRV
NMRV
редуктор NMRV
мотор-редукторы NMRV
nmrv
nmrv редукторы



Для получения передаточного отношения более 100 используются двухступенчатые мотор-редукторы DRV или цилиндро-червячые редукторы PCRV.
